2.1 SRP 是什么

在 Built-in（内置）渲染管线时代，“一帧怎么画”写死在引擎的 C++ 代码里：先画阴影、再画不透明物体、再画天空、再画透明物体……你能做的只是在固定的位置插入 CommandBuffer，或者用 OnRenderImage 做后处理。前向渲染的多光源靠“每盏灯一个 Pass”（ForwardBase + ForwardAdd）实现，想改这个机制几乎不可能。

可编程渲染管线（SRP，Scriptable Render Pipeline）把这件事反了过来：引擎底层仍然负责最脏最累的活——剔除、把绘制命令高效地提交给图形 API、合批——而“画什么、按什么顺序画、画到哪里”交给 C# 代码决定。URP（Universal Render Pipeline）和 HDRP 都是 Unity 官方用 SRP 写成的管线，源码就在工程的 Library/PackageCache 里，可读、可调试、必要时可以修改。

SRP 的入口极其简单：一个 RenderPipelineAsset（资产）负责创建一个 RenderPipeline（实例），引擎每帧调用实例的 Render(ScriptableRenderContext context, List<Camera> cameras)。ScriptableRenderContext 是一个“命令录制器”：你在 C# 里调用 context.Cull、context.DrawRenderers、context.ExecuteCommandBuffer，它们只是被录下来，直到 context.Submit() 才真正交给渲染线程执行。理解这一点很重要：URP 里很多“看起来立刻执行”的代码，其实都是在排队。

对 Shader 作者而言，SRP 带来的最大变化有三个：

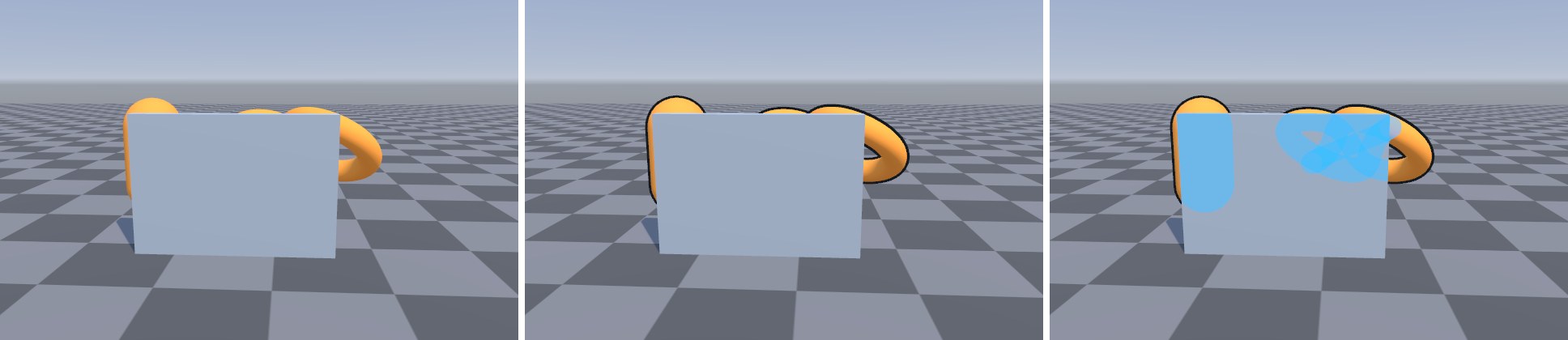

• Shader 的 Pass 由 LightMode 标签认领。URP 不认识 Built-in 的 ForwardBase、ForwardAdd，你必须写 UniversalForward 等 URP 认识的标签（2.9 节）。
• 多光源在一个 Pass 里循环计算，不再“每盏灯一个 Pass”（第 6 章）。
• Shader 库换了：UnityCG.cginc 换成 URP 的 Core.hlsl、Lighting.hlsl 等，函数名几乎全部变了（第 3 章、附录 D）。

2.2 URP 的资产家族

刚接触 URP 时最让人困惑的，是它的设置分散在好几个资产里。图 2-2 把它们的关系画了出来。

一个实用的心法：“开不开某个功能”多半在 URP Asset，“怎么画”多半在 Renderer，“画多强”多半在 Volume。比如 SSAO：Renderer 里加 Screen Space Ambient Occlusion Feature 才有这个 Pass；而 Bloom 不需要 Feature，后处理 Pass 是 Renderer 自带的，开关在相机的 Post Processing 复选框，强度在 Volume 里。

2.3 从 Render() 到 Pass：一帧的调用链

每帧引擎调用 UniversalRenderPipeline.Render。顺着 URP 14 的源码走一遍（Runtime/UniversalRenderPipeline.cs、Runtime/ScriptableRenderer.cs、Runtime/UniversalRenderer.cs）：

其中最值得注意的是 ③ 和 ④ 的先后：Renderer Feature 的 Pass 先入队，内置 Pass 后入队，然后 ⑤ 做一次稳定排序（相同 RenderPassEvent 的 Pass 保持入队顺序）。URP 源码在构造 Pass 时专门写了注释说明这一点：

// 摘自 URP 14 Runtime/UniversalRenderer.cs 构造函数
// Note: Since all custom render passes inject first and we have stable sort,
// we inject the builtin passes in the before events.
m_MainLightShadowCasterPass = new MainLightShadowCasterPass(RenderPassEvent.BeforeRenderingShadows);
m_AdditionalLightsShadowCasterPass = new AdditionalLightsShadowCasterPass(RenderPassEvent.BeforeRenderingShadows);

翻译成人话：内置 Pass 都挂在 “Before×××” 事件上；你的 Pass 如果也挂在同一个 “Before×××” 上，会排在内置 Pass 之前；挂在 “After×××” 上，就排在内置 Pass 之后。例如内置的不透明绘制在 BeforeRenderingOpaques（250），你的 Pass 设成 BeforeRenderingOpaques 会在它之前执行，设成 AfterRenderingOpaques（300）则在它之后。

2.4 RenderPassEvent：Pass 的时间轴

RenderPassEvent 是一个整数枚举，数值越小越早执行。下表是 URP 14.0.12 Runtime/Passes/ScriptableRenderPass.cs 中的完整定义：

因为是整数，你可以写 RenderPassEvent.AfterRenderingOpaques + 1 这样的值做更细的排序，URP 自己也这么用：FinalBlit 是 AfterRendering + 1，屏幕空间 Overlay UI 是 AfterRendering + 2。

排好序的 Pass 并不是一口气执行的。ScriptableRenderer.Execute 按事件值把它们切成四个执行块（RenderPassBlock），块与块之间做一些全局设置：

这四个块的划分解释了枚举注释里的一句话：“BeforeRenderingShadows… Camera matrices and stereo rendering are not setup this point.”——在 BeforeRenderingPrePasses（150）之前执行的 Pass 拿不到正确的相机矩阵，它们应该只做与相机无关的事（阴影图、颜色分级 LUT）。URP 自带的 RenderObjects Feature 就在 Create() 里强制把早于 BeforeRenderingPrePasses 的事件改成 BeforeRenderingPrePasses。

2.5 一帧的 Pass 顺序

下面以最常用的 Forward / Forward+ 路径为例，把 UniversalRenderer.Setup 里入队的内置 Pass 按执行顺序列出来。每个 Pass 只有满足条件才会入队——这是 URP 和 Built-in 的一大不同：没用到的功能就不花钱。

几个值得展开的细节：

• 阴影最先画，因为它们只依赖灯光，不依赖相机的颜色缓冲；画出来的阴影图在不透明和透明 Pass 里被采样（第 6、23 章）。
• 天空盒在不透明物体之后。被不透明物体挡住的像素在深度测试阶段就被丢弃，天空盒只画“空着”的地方，省下大量填充率。这也意味着：在天空盒模式下，URP 通常只清深度、不清颜色（ScriptableRenderer.GetCameraClearFlag 的注释：“CameraClearFlags.Skybox clears depth only”），颜色缓冲里背景区域残留的是上一帧的内容，反正马上会被天空盒覆盖。
• CopyColor 在天空盒之后、透明物体之前，所以 _CameraOpaqueTexture 里有不透明物体和天空，但没有透明物体——这正是做折射（水、玻璃、热扭曲）需要的“背后的画面”。
• CopyDepth 的时机可配置，下一节专门讲。
• 后处理在两个颜色缓冲之间交替（URP 的 swap buffer 机制）：读 A 写 B，然后交换，所以后处理之后“相机颜色缓冲”已经换了一张纹理。自定义 Pass 要在执行时现取 cameraColorTargetHandle，不能提前缓存——下面的案例就踩过这个坑。

案例 2.1帧快照：一格一格看一帧怎么画出来进阶单独打开 ↗

目标：写一个 Renderer Feature，在指定的 RenderPassEvent 时刻把相机颜色缓冲“拍”一张快照，等整帧画完再贴回屏幕。这样就能在 Game 视图里直接看到这一帧在不透明之后、天空盒之后、透明之后各是什么样，与 Frame Debugger 互相印证。

原理：两个 Pass。CapturePass 挂在 captureEvent 上，把当前相机颜色复制到一张 RT；RestorePass 挂在 AfterRenderingPostProcessing 上，把快照复制回相机颜色缓冲，随后 FinalBlit 把它送上屏幕。Renderer Feature 的完整写法是第 25 章的内容，这里先当工具用，只看关键部分：

public override void Create()
{
    m_Clear = new ClearColorPass { renderPassEvent = RenderPassEvent.BeforeRenderingOpaques };
    m_Capture = new CapturePass();
    m_Restore = new RestorePass();
}

public override void AddRenderPasses(ScriptableRenderer renderer, ref RenderingData renderingData)
{
    // 只处理游戏相机，Scene 视图、预览窗口保持原样
    if (renderingData.cameraData.cameraType != CameraType.Game)
        return;
    m_Capture.renderPassEvent = captureEvent;
    // 贴回去的时机：后处理之后、FinalBlit 之前
    m_Restore.renderPassEvent = RenderPassEvent.AfterRenderingPostProcessing;
    if (clearColorBeforeOpaques)
        renderer.EnqueuePass(m_Clear);
    renderer.EnqueuePass(m_Capture);
    renderer.EnqueuePass(m_Restore);
}

public override void SetupRenderPasses(ScriptableRenderer renderer, in RenderingData renderingData)
{
    if (renderingData.cameraData.cameraType != CameraType.Game)
        return;
    // 快照的格式与相机颜色缓冲一致（HDR 时是浮点格式），但不需要深度、不需要 MSAA
    var desc = renderingData.cameraData.cameraTargetDescriptor;
    desc.depthBufferBits = 0;
    desc.msaaSamples = 1;
    RenderingUtils.ReAllocateIfNeeded(ref m_Snapshot, desc, FilterMode.Bilinear, TextureWrapMode.Clamp, name: "_FrameSnapshot");
    m_Capture.Setup(m_Snapshot);
    m_Restore.Setup(m_Snapshot);
}

protected override void Dispose(bool disposing)
{
    m_Snapshot?.Release();
}

// 第 2 章 案例 2.1：帧快照 Renderer Feature（JS 版，对应 Ch02/FrameSnapshotFeature.cs）
// 在 captureEvent 这个时间点，把相机颜色缓冲“拍”一张快照；
// 在后处理之后，再把快照贴回相机颜色缓冲。于是屏幕上看到的，就是这一帧在 captureEvent 时刻的“半成品”。
import { RenderPassEvent } from '../engine/features.js';

export default class FrameSnapshotFeature {
  constructor(engine, data) {
    this.engine = engine;
    this.captureEvent = data.captureEvent ?? RenderPassEvent.AfterRenderingOpaques;   // 在哪个时间点拍快照
    this.clearColorBeforeOpaques = data.clearColorBeforeOpaques ?? true;               // 画不透明物体之前把颜色清成黑色
  }

  addPasses(frame, enqueue) {
    const E = this.engine, gl = E.gl;
    let snapshot = null;

    // ClearColorPass：此时相机颜色/深度缓冲已经绑定，只清颜色
    if (this.clearColorBeforeOpaques) {
      enqueue(RenderPassEvent.BeforeRenderingOpaques, (fr) => {
        fr.bindCamera();
        gl.colorMask(true, true, true, true);
        gl.clearColor(0, 0, 0, 1);
        gl.clear(gl.COLOR_BUFFER_BIT);
      }, 'Cookbook Snapshot Clear');
    }

    // CapturePass：快照格式与相机颜色缓冲一致（HDR 时是浮点），不要深度、不要 MSAA。
    // cameraColorTexture() 会先把多重采样缓冲解析（resolve）出来，读到的才是此刻的画面
    enqueue(this.captureEvent, (fr) => {
      const rt = fr.getTemporaryRT('_FrameSnapshot', fr.width, fr.height, { color: fr.colorFormat });
      fr.blit(fr.cameraColorTexture(), rt, E.blitMat, 'Copy');
      snapshot = rt.texture;
      fr.bindCamera();
    }, 'Cookbook Snapshot Capture');

    // RestorePass：后处理之后、FinalBlit 之前，把快照贴回“当前”的相机颜色（后处理开启时就是后处理的输出）
    enqueue(RenderPassEvent.AfterRenderingPostProcessing, (fr) => {
      if (!snapshot) return;
      if (fr.postDone) fr.postOutput = snapshot;
      else { fr.blit(snapshot, 'camera', E.blitMat, 'Copy'); fr.bindCamera(); }
    }, 'Cookbook Snapshot Restore');
  }
}

class ClearColorPass : ScriptableRenderPass
{
    public override void Execute(ScriptableRenderContext context, ref RenderingData renderingData)
    {
        // 没有调用 ConfigureTarget，执行到这里时 URP 已经绑定了相机颜色/深度缓冲
        var cmd = CommandBufferPool.Get();
        cmd.ClearRenderTarget(RTClearFlags.Color, Color.black, 1f, 0);
        context.ExecuteCommandBuffer(cmd);
        CommandBufferPool.Release(cmd);
    }
}

class CapturePass : ScriptableRenderPass
{
    RTHandle m_Destination;
    public CapturePass() { profilingSampler = new ProfilingSampler("Cookbook Snapshot Capture"); }

    public void Setup(RTHandle destination) { m_Destination = destination; }

    public override void OnCameraSetup(CommandBuffer cmd, ref RenderingData renderingData)
    {
        // 告诉 URP 这个 Pass 的输出目标，URP 才知道之后的 Pass 需要重新绑定相机目标
        ConfigureTarget(m_Destination);
    }

    public override void Execute(ScriptableRenderContext context, ref RenderingData renderingData)
    {
        // 相机颜色缓冲在 Execute 里现取：后处理开启时 URP 用两个缓冲交替（swap buffer），
        // 在 SetupRenderPasses 里缓存的句柄不一定是此刻正在画的那一个
        var source = renderingData.cameraData.renderer.cameraColorTargetHandle;
        var cmd = CommandBufferPool.Get();
        using (new ProfilingScope(cmd, profilingSampler))
        {
            // 开了 MSAA 时，相机颜色缓冲是多重采样纹理，“解析”（resolve）之前直接采样它，
            // 读到的可能是上一次解析留下的旧内容。这里显式解析到快照里，读到的才是此刻的画面。
            if (source.rt != null && source.rt.antiAliasing > 1)
                cmd.ResolveAntiAliasedSurface(source.rt, m_Destination.rt);
            else
                Blitter.BlitCameraTexture(cmd, source, m_Destination);
        }
        context.ExecuteCommandBuffer(cmd);
        CommandBufferPool.Release(cmd);
    }
}

class RestorePass : ScriptableRenderPass
{
    RTHandle m_Snapshot;
    public RestorePass() { profilingSampler = new ProfilingSampler("Cookbook Snapshot Restore"); }
    public void Setup(RTHandle snapshot) { m_Snapshot = snapshot; }

    public override void Execute(ScriptableRenderContext context, ref RenderingData renderingData)
    {
        // 后处理会在两个颜色缓冲之间来回切换（swap buffer），所以在 Execute 里现取“当前”的相机颜色缓冲
        var target = renderingData.cameraData.renderer.cameraColorTargetHandle;
        var cmd = CommandBufferPool.Get();
        using (new ProfilingScope(cmd, profilingSampler))
            Blitter.BlitCameraTexture(cmd, m_Snapshot, target);
        context.ExecuteCommandBuffer(cmd);
        CommandBufferPool.Release(cmd);
    }
}

// 第 2 章 案例 2.1：帧快照 Renderer Feature（JS 版，对应 Ch02/FrameSnapshotFeature.cs）
// 在 captureEvent 这个时间点，把相机颜色缓冲“拍”一张快照；
// 在后处理之后，再把快照贴回相机颜色缓冲。于是屏幕上看到的，就是这一帧在 captureEvent 时刻的“半成品”。
import { RenderPassEvent } from '../engine/features.js';

export default class FrameSnapshotFeature {
  constructor(engine, data) {
    this.engine = engine;
    this.captureEvent = data.captureEvent ?? RenderPassEvent.AfterRenderingOpaques;   // 在哪个时间点拍快照
    this.clearColorBeforeOpaques = data.clearColorBeforeOpaques ?? true;               // 画不透明物体之前把颜色清成黑色
  }

  addPasses(frame, enqueue) {
    const E = this.engine, gl = E.gl;
    let snapshot = null;

    // ClearColorPass：此时相机颜色/深度缓冲已经绑定，只清颜色
    if (this.clearColorBeforeOpaques) {
      enqueue(RenderPassEvent.BeforeRenderingOpaques, (fr) => {
        fr.bindCamera();
        gl.colorMask(true, true, true, true);
        gl.clearColor(0, 0, 0, 1);
        gl.clear(gl.COLOR_BUFFER_BIT);
      }, 'Cookbook Snapshot Clear');
    }

    // CapturePass：快照格式与相机颜色缓冲一致（HDR 时是浮点），不要深度、不要 MSAA。
    // cameraColorTexture() 会先把多重采样缓冲解析（resolve）出来，读到的才是此刻的画面
    enqueue(this.captureEvent, (fr) => {
      const rt = fr.getTemporaryRT('_FrameSnapshot', fr.width, fr.height, { color: fr.colorFormat });
      fr.blit(fr.cameraColorTexture(), rt, E.blitMat, 'Copy');
      snapshot = rt.texture;
      fr.bindCamera();
    }, 'Cookbook Snapshot Capture');

    // RestorePass：后处理之后、FinalBlit 之前，把快照贴回“当前”的相机颜色（后处理开启时就是后处理的输出）
    enqueue(RenderPassEvent.AfterRenderingPostProcessing, (fr) => {
      if (!snapshot) return;
      if (fr.postDone) fr.postOutput = snapshot;
      else { fr.blit(snapshot, 'camera', E.blitMat, 'Copy'); fr.bindCamera(); }
    }, 'Cookbook Snapshot Restore');
  }
}

这段代码里藏着三个在 URP 14 中写 Pass 的要点，都是实测踩出来的：

1. 相机颜色缓冲要在 Execute 里现取。后处理开启时 URP 用 A/B 两张缓冲交替，在 SetupRenderPasses 里缓存的句柄可能不是不透明 Pass 正在画的那一张。
2. MSAA 下要显式解析。开了 MSAA，相机颜色缓冲是多重采样纹理，“解析（Resolve）”到普通纹理之前直接采样，读到的可能是上一次解析的旧内容。这里用 CommandBuffer.ResolveAntiAliasedSurface 解析到快照里。
3. 想看“不透明之后”的真实背景，得先清屏。前面说过天空盒模式下 URP 只清深度，所以 Feature 在 BeforeRenderingOpaques 加了一个清成黑色的 Pass（clearColorBeforeOpaques），否则快照的背景里是上一帧的残影。

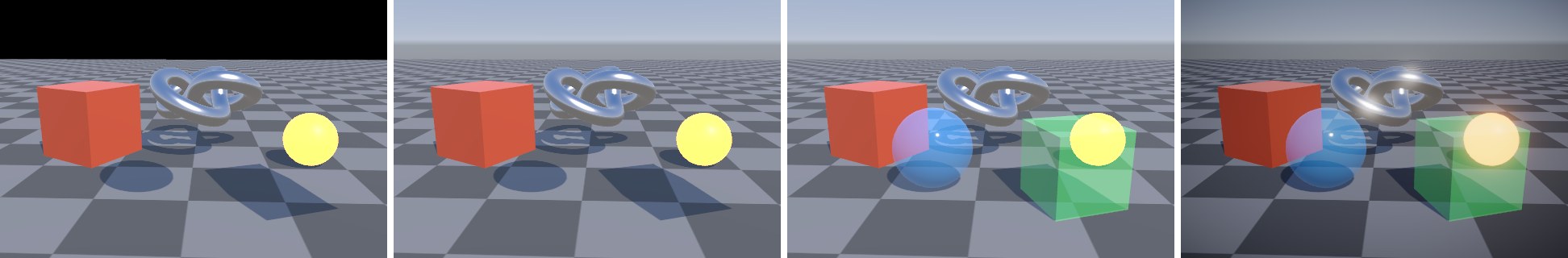

对照四张图：发光球在①②③里是一团刺眼的黄色，到了④才变成带辉光的橙色——前三张是 HDR 颜色缓冲里“原始的”线性值（超过 1 的部分在显示时被截断），色调映射之后才回到可显示的范围，Bloom 也是在后处理阶段才加上的。透明物体在③才出现，所以①②阶段拷贝出的 Opaque Texture 里不会有它们。

2.6 深度纹理从哪来：Prepass 还是 CopyDepth

_CameraDepthTexture 是 URP 里最常被 Shader 读取的纹理之一：软粒子、水的深浅、贴花、SSAO、深度描边、雾……它有两种生成方式：

• Depth Prepass：在画不透明物体之前，用每个物体 Shader 里的 DepthOnly Pass（需要法线时用 DepthNormals Pass）单独把场景深度画一遍到 _CameraDepthTexture。代价是不透明物体的顶点要多处理一遍、多一批 Draw Call。
• CopyDepth：不透明 Pass 画的时候顺便写了相机深度缓冲，画完之后把它复制一份到 _CameraDepthTexture。只多一次全屏拷贝，通常更便宜。

Universal Renderer 上的 Depth Texture Mode（CopyDepthMode）有三个选项：

还有两个与深度相关的选项。Depth Priming Mode（Disabled/Auto/Forced）：先用 Prepass 写满深度，不透明 Pass 再以 ZTest Equal 的方式着色，彻底消除不透明物体的过度绘制，适合片元很贵、Overdraw 很高的桌面场景；URP 源码里对移动平台标注“不推荐”（m_DepthPrimingRecommended = false），因为 TBDR/HSR 已经替你做了类似的事。另一个是 MSAA：开了 MSAA 的深度缓冲是多重采样的，拷贝前要解析，平台不支持深度解析时（例如 GLES）只能退回 Prepass——这就是为什么“开 MSAA 后 Frame Debugger 里突然多了一个 DepthPrepass”。

如果最终谁都不需要深度纹理，URP 会把 _CameraDepthTexture 设成一张代表“远平面”的 1×1 纹理（Reversed-Z 平台是黑色），Shader 读到的永远是“无限远”。

2.7 Opaque Texture 与中间颜色缓冲

_CameraOpaqueTexture 由 CopyColor Pass 在天空盒之后生成，内容是“不透明物体 + 天空”。URP Asset 的 Opaque Downsampling 决定它的分辨率：None（原尺寸）、2x Bilinear（默认，半分辨率）、4x Box、4x Bilinear。降采样既省带宽，又自带一点模糊，做磨砂玻璃时反而是优点；需要清晰折射时设为 None。

要“复制颜色缓冲”，前提是相机不是直接往屏幕上画，而是先画到一张中间颜色缓冲（URP 里叫 _CameraColorAttachmentA/B）。URP 会在很多情况下自动启用中间缓冲：开了 HDR、MSAA 需要显式解析、Render Scale 不为 1、开了后处理、需要 Opaque Texture、相机渲染到 RT 且需要后处理……（UniversalRenderer.RequiresIntermediateColorTexture）；Renderer 上的 Intermediate Texture 选项为 Always（默认）时，只要有 Renderer Feature 也会启用。中间缓冲意味着最后要多一次 FinalBlit，这在移动端是一笔可见的带宽开销。

案例 2.2Depth Texture 与 Opaque Texture 的开关入门单独打开 ↗

目标：写一个极简水面，同时用到深度纹理（深浅颜色、岸边白沫）和不透明纹理（折射），然后分别关掉 URP Asset 里的两个开关，看看会发生什么。

原理：水面自己的观察深度就是 positionNDC.w（第 1 章：clip.w 即观察深度）；从深度纹理里读出同一像素“水底”的观察深度，两者相减就是视线穿过的水的厚度。厚度越大越接近深水色，厚度接近 0 的地方就是水面与物体相交处，叠一圈白沫。折射则是用扰动过的屏幕 UV 采样 Opaque Texture。完整的水在第 19 章。

half4 frag(Varyings input) : SV_Target
{
    float2 screenUV = input.positionNDC.xy / input.positionNDC.w;

    // 1) 深度纹理：水底（不透明物体）离相机多远
    float sceneEye   = LinearEyeDepth(SampleSceneDepth(screenUV), _ZBufferParams);
    float surfaceEye = input.positionNDC.w;          // 透视投影下 clip.w 就是水面自己的观察深度
    float thickness  = max(sceneEye - surfaceEye, 0); // 视线穿过的水的厚度（米）

    // 2) 不透明纹理：水面背后的画面，加一点随世界坐标变化的扰动
    float2 p = input.positionWS.xz * _WaveScale;
    float2 wave = float2(sin(p.x + p.y * 0.7), cos(p.y * 1.3 - p.x * 0.4));
    float2 refrUV = screenUV + wave * _Distortion * saturate(thickness);
    half3 behind = SampleSceneColor(refrUV);

    // 越深越接近深水色；离岸（厚度接近 0）的地方叠一圈白沫
    half t = saturate(thickness / _DepthFade);
    half3 col = lerp(behind * _ShallowColor.rgb, _DeepColor.rgb, t);
    half foam = 1.0 - saturate(thickness / _FoamWidth);
    col = lerp(col, half3(0.95, 0.98, 1.0), foam);
    return half4(col, 1);
}

#ifdef FRAGMENT
void main()
{
    vec2 screenUV = vPositionNDC.xy / vPositionNDC.w;

    // 1) 深度纹理：水底（不透明物体）离相机多远
    float sceneEye   = LinearEyeDepth(SampleSceneDepth(screenUV), _ZBufferParams);
    float surfaceEye = vPositionNDC.w;                  // 透视投影下 clip.w 就是水面自己的观察深度
    float thickness  = max(sceneEye - surfaceEye, 0.0); // 视线穿过的水的厚度（米）

    // 2) 不透明纹理：水面背后的画面，加一点随世界坐标变化的扰动
    vec2 p = vPositionWS.xz * _WaveScale;
    vec2 wave = vec2(sin(p.x + p.y * 0.7), cos(p.y * 1.3 - p.x * 0.4));
    vec2 refrUV = screenUV + wave * _Distortion * saturate(thickness);
    vec3 behind = SampleSceneColor(refrUV);

    // 越深越接近深水色；离岸（厚度接近 0）的地方叠一圈白沫
    float t = saturate(thickness / _DepthFade);
    vec3 col = mix(behind * _ShallowColor.rgb, _DeepColor.rgb, t);
    float foam = 1.0 - saturate(thickness / _FoamWidth);
    col = mix(col, vec3(0.95, 0.98, 1.0), foam);
    fragColor = vec4(col, 1);
}
#endif

中图最能说明问题：深度纹理关闭后，URP 把它设成了“远平面”，Shader 算出的厚度永远很大，于是浅滩、白沫、水下方块的轮廓统统消失。右图里，深度效果都还在，但透过水面看到的不再是水底，而是一片灰色——关掉 Opaque Texture 后这一帧不会写入 _CameraOpaqueTexture，Shader 读到什么取决于之前谁设置过这个全局纹理，可能是上一帧、上一台相机留下的旧图，也可能是引擎的默认纹理。为了让配图结果确定，拍摄脚本显式放了一张灰色占位图。实际项目里这种“读到旧图”的 bug 更隐蔽：画面看起来似乎对，换个机位或分辨率就出错。

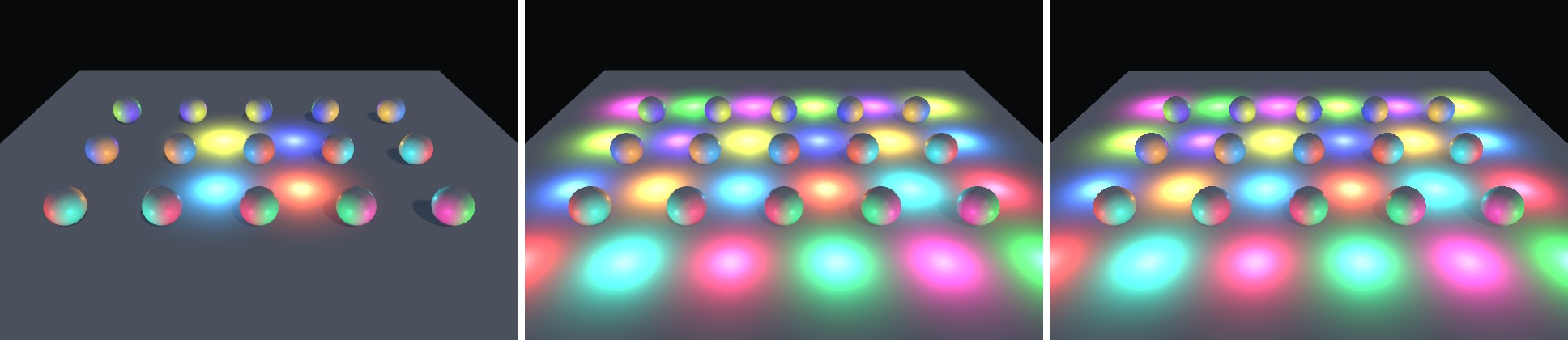

2.8 三种渲染路径：Forward、Forward+、Deferred

Universal Renderer 的 Rendering Path 决定了“光照在哪里算、怎么找到影响某个像素的灯”。URP 14 提供三种（RenderingMode 枚举：Forward = 0、Deferred = 1、ForwardPlus = 2）：

Forward：每物体挑灯

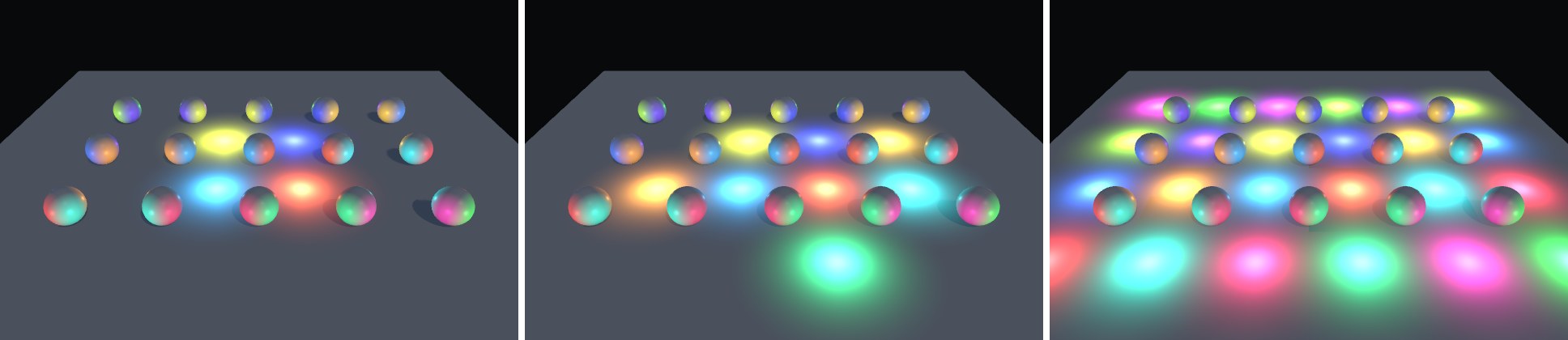

前向渲染下，CPU 在剔除阶段为每个物体挑出影响它的附加光，按重要性排序，最多取 URP Asset 中 Per Object Limit 盏（默认 4，上限由 UniversalRenderPipeline.maxPerObjectLights 决定：GLES2 为 4，其他平台为 8），把索引通过 unity_LightIndices 传给 Shader，Shader 里循环这几盏灯。问题在于这个上限是“每物体”的：一块很大的地面只算一个物体，被二十盏灯照着，也只能挑 4 盏，其余的灯直接被忽略。

Forward+：按屏幕格子挑灯

Forward+ 是 URP 14 的新路径，把“挑灯”从“每物体”改成了“每像素所在的格子”。从 ForwardLights.cs 的实现看：CPU 用 Job 把屏幕切成 Tile（从 8 像素宽起步，若格子总数超出缓冲上限就翻倍），沿深度方向切成 Z-Bin（透视相机按 log2 深度划分），把每盏灯和每个反射探针登记到它覆盖的格子与深度区间里，结果以位掩码的形式上传。Shader 里定义 _FORWARD_PLUS 时，光照循环（LIGHT_LOOP_BEGIN/END，第 6 章）先查出本像素所在的 Tile 与 Z-Bin，再只遍历相关的灯。好处是没有每物体上限，可见附加光的总数上限也提高了：桌面平台 256、移动平台 32、低端 GLES 16（universal-config 包 ShaderConfig.cs 中的 k_MaxVisibleLightCount*）。附加的方向光不进格子，单独循环。

Deferred：先存材质、后算光照

延迟渲染把“着色”拆成两步。GBuffer Pass 只把每个像素的材质信息写进几张纹理，不算光照；然后光照 Pass 对每盏灯只处理它覆盖到的像素（URP 用模板缓冲标记点光、聚光的体积）。光照成本因此与场景几何复杂度解耦——几何再复杂，每盏灯每个像素只算一次。URP 14 的 GBuffer 布局（ShaderLibrary/UnityGBuffer.hlsl）如下：

代价也很明显：多张全分辨率 RT 带来巨大带宽，不支持 MSAA（源码中 supportedRenderingFeatures.msaa = false），不支持 OpenGL 系 API（运行时会退回 Forward），透明物体和无法写 GBuffer 的材质（Unlit、自定义光照模型）仍然要走前向：它们用 UniversalForwardOnly 或 SRPDefaultUnlit 标签，在延迟光照之后由 “Render Opaques Forward Only” Pass 绘制。

案例 2.3同一场景：Forward vs Forward+ vs Deferred入门单独打开 ↗

目标：用 24 盏彩色点光源照亮一块 16 米 × 16 米的地面和 15 个小球，依次切换三种渲染路径，直观对比。URP Asset 的每物体附加光上限保持默认值 4。

[BookShot("ch02-paths", W = 640, H = 420, Panels = 3)]
static void Paths(Shot s)
{
    RenderingMode[] modes = { RenderingMode.Forward, RenderingMode.ForwardPlus, RenderingMode.Deferred };
    s.Renderer.renderingMode = modes[s.Panel];     // 相当于在 Universal Renderer Data 上切换 Rendering Path
    s.Asset.maxAdditionalLightsCount = 4;          // URP Asset 默认的“每物体附加光上限”
    ManyLightsScene(s, false);                     // 24 盏彩色点光 + 15 个球 + 一整块地面
}

左图的地面上只有 4 团光斑，其余 20 盏灯“消失”了；而每个小球都比较亮——每个球是独立的物体，各自挑了离自己最近的 4 盏灯。这就是 Forward 每物体上限的典型症状：大物体丢灯。中、右两图几乎一模一样：Forward+ 与 Deferred 在“能照亮多少灯”上没有区别，它们的差异在性能特征和功能限制上，而不是画面上。

案例 2.4Forward 的每物体光源上限入门单独打开 ↗

目标：仍用 Forward 路径，分别尝试“把上限提到 8”和“把地面拆成 12×12 块”，理解每物体上限的含义。

上限提到 8，地面多了 4 团光斑，但离“全部 24 盏”还差得远，而且 8 已经是硬上限。把地面拆成小块后，每一块只被附近少数几盏灯照到，4 盏的额度绰绰有余，画面就和 Forward+ 一样了。这正是 Forward 时代的经典做法：大面积的地形、地面要切块。代价是 Draw Call 和剔除开销增加——Forward+ 从根本上消除了这个两难。

渲染路径怎么选

一个现实的提醒：自己写的 Shader 要同时支持 Forward 和 Forward+，就必须像 URP 的 Lit 那样声明 #pragma multi_compile _ _FORWARD_PLUS 并使用 LIGHT_LOOP_BEGIN/END 宏，否则在 Forward+ 下附加光会算错或者完全不显示。第 6 章会写一个完整的多光源 Shader。

2.9 LightMode 标签与 Pass 的对应

一个 Shader 可以有多个 Pass，URP 怎么知道在哪一步用哪个 Pass？靠 Pass 的 Tags { "LightMode" = "..." }。每个 URP 内置 Pass 在调用 DrawRenderers 时，会声明自己认领哪些 LightMode（源码里的 ShaderTagId）。下表整理自 URP 14 源码：

注意 DrawObjectsPass 认领的是一个列表：SRPDefaultUnlit、UniversalForward、UniversalForwardOnly（见 DrawObjectsPass.cs 构造函数）。如果一个 Shader 里同时有 UniversalForward Pass 和没写 LightMode 的 Pass，两个都会被画——这可以用来做“多 Pass”效果（例如外描边），但也是“物体被画了两遍”这类 bug 的常见来源。URP 源码注释也特别警告：“TO declare a material with unamed pass and UniversalForward/UniversalForwardOnly pass is an ERROR, as the material will be rendered twice.”（这条注释写在 Deferred 的上下文里，但在 Forward 下同样会画两遍。）

另外，Built-in 的 Always、ForwardBase、PrepassBase、Vertex 等旧标签，在 URP 里会被当作“不支持的旧 Shader”：在编辑器和 Development Build 中用洋红色的错误材质画出来，正式包里则干脆不画（RenderingUtils.m_LegacyShaderPassNames 与带 [Conditional] 的 RenderObjectsWithError）。

案例 2.5同一个 Shader 的三个 Pass，谁会被画？进阶单独打开 ↗

目标：写一个有三个 Pass 的 Shader：UniversalForward 做正常着色、一个不写 LightMode 的 Pass 做外描边、一个 LightMode 为自定义名字 CookbookXRay 的 Pass 做“透过墙看到”的 X 光效果，然后验证 URP 会画哪些。

Pass
{
    Name "Forward"
    Tags { "LightMode"="UniversalForward" }

    HLSLPROGRAM
    #pragma vertex VertDefault
    #pragma fragment Frag
    half4 Frag(Varyings input) : SV_Target
    {
        float3 n = normalize(input.normalWS);
        Light light = GetMainLight();
        half3 diffuse = light.color * saturate(dot(n, light.direction));
        half3 ambient = SampleSH(n);
        return half4(_BaseColor.rgb * (diffuse + ambient), 1);
    }
    ENDHLSL
}

Pass
{
    Name "Outline"
    // 没有 LightMode 标签 → URP 视为 "SRPDefaultUnlit"
    Cull Front

    HLSLPROGRAM
    #pragma vertex Vert
    #pragma fragment Frag
    Varyings Vert(Attributes input)
    {
        Varyings output;
        // 沿法线把顶点往外推，只画背面，就得到一圈“外壳”描边（第 14 章细讲）
        float3 positionWS = TransformObjectToWorld(input.positionOS.xyz);
        float3 normalWS = TransformObjectToWorldNormal(input.normalOS);
        output.positionCS = TransformWorldToHClip(positionWS + normalWS * _OutlineWidth);
        output.normalWS = normalWS;
        return output;
    }
    half4 Frag(Varyings input) : SV_Target { return _OutlineColor; }
    ENDHLSL
}

Pass
{
    Name "XRay"
    Tags { "LightMode"="CookbookXRay" }
    // 只在“被挡住”的地方画：深度比已有深度更远才通过
    ZTest Greater
    ZWrite Off
    Blend SrcAlpha OneMinusSrcAlpha

    HLSLPROGRAM
    #pragma vertex VertDefault
    #pragma fragment Frag
    half4 Frag(Varyings input) : SV_Target { return _XRayColor; }
    ENDHLSL
}

Pass
{
    Name "Forward"
    Tags { "LightMode"="UniversalForward" }

    GLSLPROGRAM
    #ifdef VERTEX
    void main() { VertDefault(); }
    #endif
    #ifdef FRAGMENT
    void main()
    {
        vec3 n = normalize(normalWS);
        Light light = GetMainLight();
        vec3 diffuse = light.color * saturate(dot(n, light.direction));
        vec3 ambient = SampleSH(n);
        fragColor = vec4(_BaseColor.rgb * (diffuse + ambient), 1);
    }
    #endif
    ENDGLSL
}

Pass
{
    Name "Outline"
    // 没有 LightMode 标签 → URP 视为 "SRPDefaultUnlit"
    Cull Front

    GLSLPROGRAM
    #ifdef VERTEX
    void main()
    {
        // 沿法线把顶点往外推，只画背面，就得到一圈“外壳”描边（第 14 章细讲）
        vec3 positionWS = TransformObjectToWorld(positionOS.xyz);
        vec3 nWS = TransformObjectToWorldNormal(normalOS);
        gl_Position = TransformWorldToHClip(positionWS + nWS * _OutlineWidth);
        normalWS = nWS;
    }
    #endif
    #ifdef FRAGMENT
    void main() { fragColor = _OutlineColor; }
    #endif
    ENDGLSL
}

Pass
{
    Name "XRay"
    Tags { "LightMode"="CookbookXRay" }
    // 只在“被挡住”的地方画：深度比已有深度更远才通过
    ZTest Greater
    ZWrite Off
    Blend SrcAlpha OneMinusSrcAlpha

    GLSLPROGRAM
    #ifdef VERTEX
    void main() { VertDefault(); }
    #endif
    #ifdef FRAGMENT
    void main() { fragColor = _XRayColor; }
    #endif
    ENDGLSL
}

拍摄脚本分三格：第一格用 Material.SetShaderPassEnabled("SRPDefaultUnlit", false) 关掉描边 Pass（按 LightMode 关闭）；第二格打开它；第三格再给 Renderer 加一个 URP 自带的 RenderObjects Feature，让它在 AfterRenderingOpaques 时点名绘制 LightMode 为 CookbookXRay 的 Pass。对应的编辑器操作是：在 Universal Renderer Data 上 Add Renderer Feature › Render Objects，Event 选 AfterRenderingOpaques，Filters 里 Queue 选 Opaque、Layer Mask 选 Everything，LightMode Tags 填 CookbookXRay。

右图的 X 光 Pass 用了 ZTest Greater：只有当它比深度缓冲里已有的深度“更远”（被挡住）时才通过，于是只有墙后的部分被染成蓝色。这个效果第 16 章还会用模板测试做得更精细。这里的重点是理解：LightMode 是 Shader 与管线之间的“接头暗号”。URP 认识的暗号，它会自动在对应的时机画；不认识的，就需要你用 Feature 去点名。

2.10 SRP Batcher：为什么材质属性必须放进 CBUFFER

1.2 节说过，Draw Call 的开销主要在 CPU 准备和上传数据。传统流程里，每画一个物体，CPU 都要把这个材质的属性（颜色、贴图缩放……）和这个物体的数据（矩阵等）组装进常量缓冲区，上传给 GPU。场景里有一千个物体，就组装上传一千次，哪怕其中九百个物体用的是同一个材质、材质属性一帧都没变过。

SRP Batcher 的思路是“能不传就不传”。它把每次绘制需要的常量数据拆成两类，分别对待：

• 材质数据（UnityPerMaterial）：颜色、贴图缩放、粗糙度这类属性，同一个材质的所有物体共享，而且大多数帧里根本不变。SRP Batcher 为每个材质在 GPU 上开辟一块常驻的缓冲区，只有当你修改了材质属性时才重新上传。
• 逐物体数据（UnityPerDraw）：模型矩阵、光照探针系数、每物体灯光索引等，每个物体不同，而且物体一动就要变。SRP Batcher 把所有物体的这部分数据放进一个大缓冲区，一次性批量更新，绘制时只告诉 GPU“这次用第几段”。

在此基础上，只要连续的几次绘制使用同一个 Shader 变体（哪怕是不同的材质），就不需要重新绑定 Shader，它们被合成一个“SRP Batch”。注意它与传统合批的区别：Draw Call 的数量并没有减少，减少的是每次 Draw Call 前 CPU 要做的准备工作，所以它对“材质多、物体多”的场景尤其有效。

要做到这一点，Shader 必须让引擎能“看懂”数据的布局：所有材质属性放在同一个名为 UnityPerMaterial 的常量缓冲里，并且每个 Pass 中这个缓冲的内容和顺序完全一致；引擎内置的逐物体属性（unity_ObjectToWorld、光照探针系数等）放在 UnityPerDraw 里——这一部分 URP 的 UnityInput.hlsl 已经替你声明好了，只要 include URP 的 Core.hlsl 就行。

案例 2.6兼容与不兼容 SRP Batcher 的 Shader入门单独打开 ↗

目标：对比两个功能完全相同的 Shader，一个兼容 SRP Batcher，一个不兼容，并学会检查兼容性。

// 纹理对象本身不进 CBUFFER，但它的 _ST（缩放平移）是数值，要进
TEXTURE2D(_BaseMap); SAMPLER(sampler_BaseMap);
CBUFFER_START(UnityPerMaterial)
    float4 _BaseMap_ST;
    half4  _BaseColor;
CBUFFER_END

// 纹理对象本身不进 CBUFFER，但它的 _ST（缩放平移）是数值，要进
uniform sampler2D _BaseMap;
// CBUFFER_START(UnityPerMaterial)
uniform vec4 _BaseMap_ST;
uniform vec4 _BaseColor;
// CBUFFER_END

TEXTURE2D(_BaseMap); SAMPLER(sampler_BaseMap);
float4 _BaseMap_ST;     // ✗ 不在 UnityPerMaterial 里
half4  _BaseColor;      // ✗ 不在 UnityPerMaterial 里

uniform sampler2D _BaseMap;
uniform vec4 _BaseMap_ST;     // ✗ 不在 UnityPerMaterial 里
uniform vec4 _BaseColor;      // ✗ 不在 UnityPerMaterial 里

两个 Shader 都能正常编译、正常显示，区别只在声明位置。选中 Shader 资产，Inspector 里会显示 “SRP Batcher: compatible” 或 “not compatible” 以及原因。本书在批处理模式下读取了同一个检查结果（Shader Inspector 背后的接口），得到的原因原文是：

SrpBatcherCompatible : OK
SrpBatcherBroken     : Material property is found in another cbuffer than "UnityPerMaterial" (_BaseColor)
LightModeDemo        : OK   （三个 Pass 共用同一个 UnityPerMaterial）

常见的不兼容原因：

• 材质属性写在 CBUFFER 外（本例）；或者不同 Pass 的 UnityPerMaterial 内容不一致（例如某个 Pass 用 UsePass 引用了别的 Shader 的 Pass，而两者的 CBUFFER 布局不同）。
• 纹理的 _ST、_TexelSize 等数值属性忘了放进 CBUFFER。注意纹理对象本身（TEXTURE2D）不放进 CBUFFER。
• 不是 Shader 的问题，而是用法的问题：对 Renderer 使用了 MaterialPropertyBlock，该物体就退出 SRP Batcher；粒子系统等非 MeshRenderer/SkinnedMeshRenderer 的渲染器也不参与。

验证是否真正生效：打开 Frame Debugger，选中某个绘制事件，右侧会显示它是否属于一个 SRP Batch，以及“为什么没有和上一个合批”的原因（例如 “Node use different shader keywords”——不同的关键字组合是不同的 Shader 变体，无法合进同一个 SRP Batch）。第 29 章会系统地讨论 SRP Batcher、GPU Instancing 与静态合批的取舍。

2.11 相机栈：Base 与 Overlay

URP 的相机分两种 Render Type：Base 相机独立渲染，会清屏；Overlay 相机不能单独渲染，必须被加进某个 Base 相机的 Stack 列表，它在 Base 相机的结果上继续画，不清颜色，可选是否清深度（Clear Depth）。典型用途：第一人称武器（避免穿墙）、3D UI、小地图叠加。

源码里的几条规则（UniversalRenderPipeline.RenderCameraStack、UniversalRenderer.SupportedCameraStackingTypes）：

• Stack 里的相机必须使用同类型的 Renderer，而且该 Renderer 必须支持 Overlay：Deferred 的 Universal Renderer 只支持 Base。Base 相机可以用 Deferred，但 Overlay 相机要指定一个 Forward/Forward+ 的 Renderer，否则会被跳过并打印警告。
• Overlay 相机的清除只有“清不清深度”：GetCameraClearFlag 对 Overlay 返回 clearDepth ? DepthStencil : None，颜色永远不清。
• 只有栈中最后一台活动的相机会解析到最终目标；中间的相机即使开了后处理，结果也留在中间缓冲里供后面的相机继续画。
• 每多一台相机，就多一轮剔除、阴影（若需要）和绘制。Overlay 相机的 Culling Mask 要尽量窄。

案例 2.7第一人称手持物：清不清深度入门单独打开 ↗

目标：用 Overlay 相机渲染一个“拿在手里”的物体，对比 Clear Depth 关闭和开启的效果。

s.Cam.cullingMask = ~(1 << overlayLayer);          // Base 相机不画“手持物”层
if (s.Panel == 0) return;

// 叠加相机：只画手持物这一层，挂到 Base 相机的 Stack 里
var go = new GameObject("Overlay Camera");
go.transform.SetPositionAndRotation(s.Cam.transform.position, s.Cam.transform.rotation);
var cam = go.AddComponent<Camera>();
cam.fieldOfView = s.Cam.fieldOfView;
cam.nearClipPlane = 0.05f;
cam.aspect = 640f / 420f;
cam.cullingMask = 1 << overlayLayer;
var data = go.AddComponent<UniversalAdditionalCameraData>();
data.renderType = CameraRenderType.Overlay;
// clearDepth 在 URP 14 里只有 getter，Inspector 上的 Clear Depth 勾选框对应序列化字段 m_ClearDepth
var so = new SerializedObject(data);
so.FindProperty("m_ClearDepth").boolValue = s.Panel == 2;   // 面板 1 不清深度，面板 2 清深度
so.ApplyModifiedPropertiesWithoutUndo();
s.CamData.cameraStack.Add(cam);

var item = s.Knot(s.Lit(new Color(1f, 0.6f, 0.15f), 1f, 0.8f), Vector3.zero, 0.3f);
item.layer = overlayLayer;
item.transform.SetParent(s.Cam.transform, false);
item.transform.localPosition = new Vector3(0.36f, -0.2f, 1.25f);
item.transform.localRotation = Quaternion.Euler(20, 40, 0);

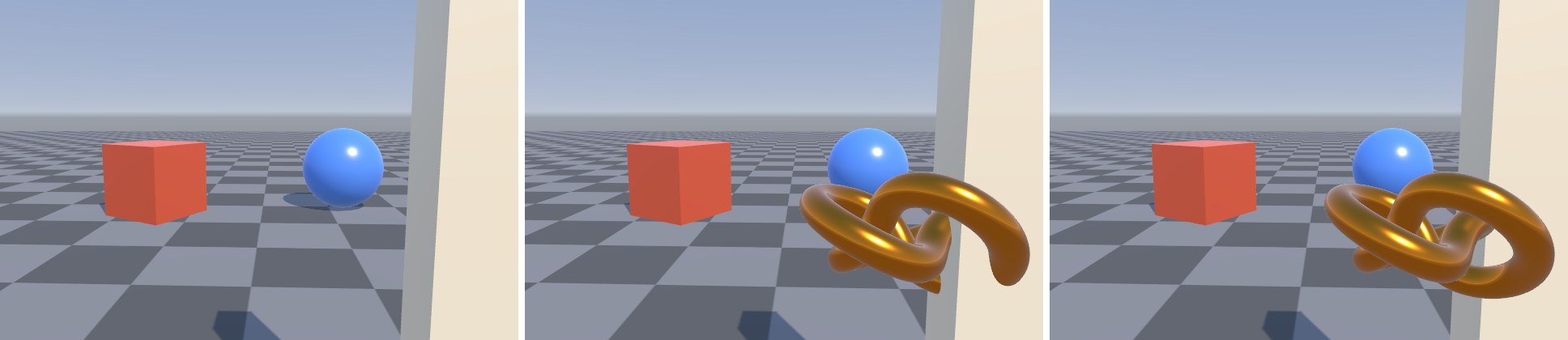

中图里，Overlay 相机沿用了 Base 相机的深度缓冲，于是手持物和场景做了正常的深度测试，右下部分被离相机很近的柱子挡住——第一人称游戏里“枪管插进墙里”就是这个样子。勾上 Clear Depth 后，Overlay 相机开始渲染前把深度清空，手持物永远画在场景之上。代码里通过 SerializedObject 修改 m_ClearDepth，是因为 URP 14 的 UniversalAdditionalCameraData.clearDepth 只有 getter；在编辑器里直接勾选 Overlay 相机 Rendering 面板中的 Clear Depth 即可。

2.12 Frame Debugger：亲眼看一帧

本章讲的所有顺序，都可以用 Frame Debugger 验证。它是 URP 开发中最常用的调试工具：

1. 打开 Window › Analysis › Frame Debugger，点 Enable。Game 视图会冻结在当前帧（编辑器在 Play 和非 Play 状态下都能用）。
2. 左侧是本帧的事件树。URP 的事件按 ProfilingScope 分组，名字来自源码里的 URPProfileId 与各 Pass 的 profilingSampler，例如 MainLightShadow、DrawOpaqueObjects、CopyDepth、CopyColor、DrawTransparentObjects、UberPostProcess、FinalBlit 等（不同版本可能略有差异）。
3. 拖动滑块或点选事件，Game 视图会显示“画到这一步为止”的渲染目标内容——正是案例 2.1 用代码做的事。右上角可以切换查看的 RT（颜色的各通道、深度）。
4. 选中一个绘制事件，右侧面板显示所用 Shader、Pass 名、LightMode、关键字、渲染状态（Blend/ZTest/Cull 等）、所有绑定的纹理与数值属性。“我的 Shader 到底用了哪个变体”“这张纹理绑上没有”这类问题，在这里一眼可见。
5. 查看 SRP Batch 的合批信息与打断原因（2.10 节）。

养成习惯：写完一个 Shader 或 Feature，先去 Frame Debugger 里找到它的事件，确认它在你预期的时间点、画到了预期的目标上。很多“效果不对”的问题，其实是“根本没画”或者“画早了/画晚了”。更底层的 GPU 调试（RenderDoc、Xcode GPU Frame Capture）放在第 30 章。

2.13 URP Asset 设置解读

最后，把 URP Asset 上与渲染效果和性能关系最大的设置过一遍（字段名为 UniversalRenderPipelineAsset 中的序列化字段，括号内为默认值）：

Universal Renderer Data 上的关键设置：Rendering Path（Forward / Forward+ / Deferred）、Depth Priming Mode、Depth Texture Mode（2.6 节）、Opaque / Transparent Layer Mask（这个 Renderer 画哪些层）、Default Stencil State（覆盖模板状态）、Intermediate Texture（Auto / Always）、Native RenderPass（在支持的平台上用原生 RenderPass 合并 Pass，减少移动端带宽）以及 Renderer Features 列表。

案例 2.8MSAA、Render Scale 与 HDR 的直观对比入门单独打开 ↗

目标：在同一场景里只改 URP Asset 的一项设置，看清楚每个开关到底改变了什么。

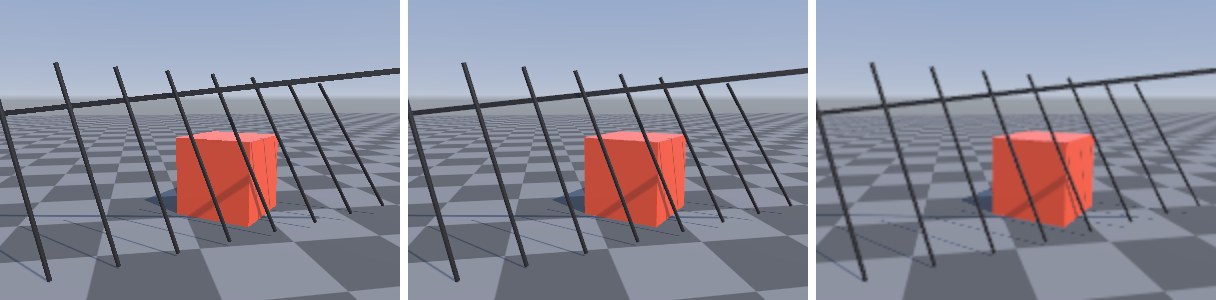

左图的细栏杆呈现明显的锯齿和断续；中图 MSAA 4× 下边缘平滑。右图 Render Scale 降到 0.5，渲染像素只有四分之一，再放大到屏幕：边缘整体变糊、细栏杆变粗变虚，MSAA 也救不回来——它只能平滑“边缘”，无法补回丢失的分辨率。Render Scale 是“用清晰度换性能”最直接的旋钮，片元开销大致与像素数成正比。

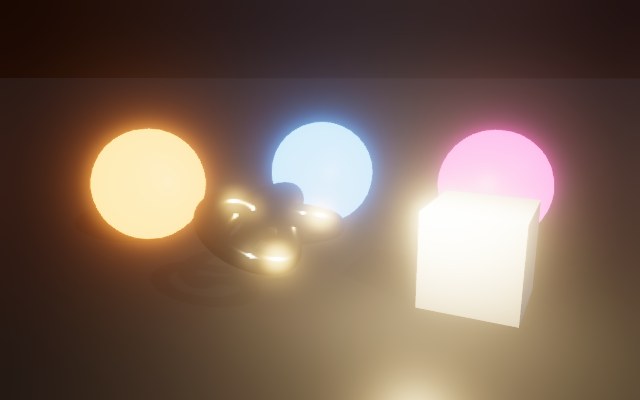

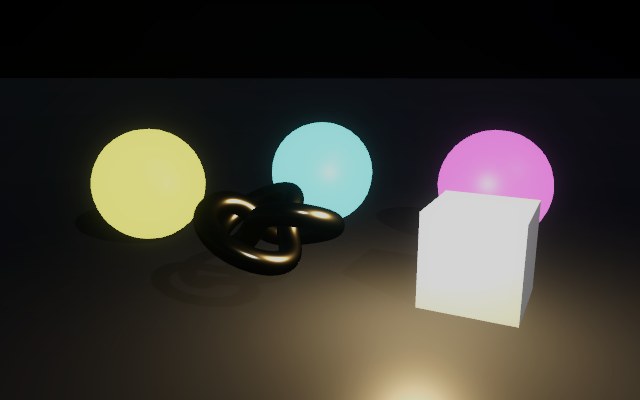

三个球的自发光强度都远大于 1。HDR 关闭时，颜色缓冲是 8 位的，写入时超过 1 的部分被直接截断：橙色 (4, 1.2, 0.16) 被截成 (1, 1, 0.16)，于是变成了黄色——截断不仅丢亮度，还改变色相，之后再做色调映射也找不回来。HDR 开启时，颜色缓冲保留了真实的数值，色调映射把它们“温柔地”压回显示范围，橙色依然是橙色，金属纽结上的高光也足够亮，能触发 Bloom。这就是“色调映射必须配合 HDR”的原因，第 9、27 章会从原理上展开。

2.14 与 Built-in 管线的差异速览

从 Built-in 迁移过来的读者，可以用下表把旧概念对应到 URP 的新位置（第 25–27 章会逐项展开）：

最常见的迁移陷阱是：旧项目的脚本里依赖 OnRenderImage、OnPreRender、OnPostRender 这类相机回调，在 URP 下它们不会被调用（URP 提供的是 RenderPipelineManager.beginCameraRendering / endCameraRendering 等事件），效果“静悄悄地消失”，没有任何报错。迁移时先全局搜索这几个函数名，是个省时间的好习惯。
