1.1 一帧画面是怎么来的

屏幕上的每一帧画面，归根结底是一张二维的颜色表：1920×1080 的屏幕就是两百多万个像素，每个像素存一个颜色。而游戏世界是三维的：模型由顶点和三角形组成，有位置、法线、UV；场景里有相机、灯光、材质。渲染管线（Rendering Pipeline）要做的事，就是把“三维世界的描述”翻译成“二维像素的颜色”。

这个翻译过程被拆成一串前后衔接的阶段，像工厂的流水线：前一个阶段的输出是后一个阶段的输入，GPU 让成千上万个顶点、像素同时在流水线上流动。图 1-1 是这条流水线的全景。橙色的阶段是可编程的，也就是我们写的 Shader 代码运行的地方；灰蓝色的阶段是固定功能，由硬件按固定规则执行，我们只能通过渲染状态（如 ZTest、Blend、Cull）去配置它。

把这张图记在脑子里，后面遇到任何渲染问题都可以先问一句：“这件事发生在哪一站？”比如“物体被切掉一半”往往是裁剪或近平面的问题；“贴图在斜面上扭曲”是插值的问题；“透明物体互相遮挡错乱”是逐片元操作（深度写入、混合顺序）的问题。定位到阶段，问题就解决了一半。

URP（Universal Render Pipeline）在这张图里处于最左边：它是运行在 CPU 上的 C# 代码，决定画哪些物体、按什么顺序画、画到哪张纹理上、每一步用哪个 Shader Pass。真正逐顶点、逐像素的计算发生在 GPU 上，由我们写的 Shader 完成。第 2 章会专门剖析 URP 这一侧，本章先把 GPU 这一侧讲透。

1.2 CPU 这一侧：剔除、排序与 Draw Call

GPU 不会自己去“看”场景。每一帧，CPU 都要先替它做好功课：

1. 剔除（Culling）：用相机视锥体和物体包围盒（Bounds）做相交测试，把完全在视野外的物体剔掉；如果开了遮挡剔除（Occlusion Culling），还会剔掉被大物体完全挡住的物体。剔除是“最便宜的优化”——不画的东西永远最快。
2. 排序（Sorting）：不透明物体通常从前往后画，让近处物体先写入深度，远处被挡住的像素就能在深度测试阶段被提前丢弃；透明物体必须从后往前画，因为混合依赖于“底下已经有什么颜色”。
3. 设置状态并提交绘制命令：对每个要画的物体，CPU 设置好它用的 Shader、纹理、常量（矩阵、材质参数）、渲染状态，然后发出一条“画这个网格”的命令，这就是常说的 Draw Call。切换 Shader/渲染状态的那一步在 Unity 的统计里叫 SetPass Call。

为什么大家总说“Draw Call 多了会卡”？因为每条命令在驱动层都要做验证、翻译、可能还要上传常量数据，这些都是 CPU 时间；而状态切换会让 GPU 刷新内部的管线配置。真正决定开销的往往不是“画了多少次”，而是“切了多少次状态、每次上传了多少数据”。Unity 的各种合批技术——静态合批、动态合批、GPU Instancing，以及 URP 默认开启的 SRP Batcher——都在解决这个问题。SRP Batcher 的原理放在第 2 章讲，因为它直接决定了我们写 Shader 时必须把材质属性放进 CBUFFER_START(UnityPerMaterial)。

1.3 顶点着色器：把顶点送进裁剪空间

Draw Call 到达 GPU 后，第一个可编程阶段是顶点着色器（Vertex Shader）。网格里的每个顶点都会独立地执行一次顶点着色器，彼此之间无法通信。它的输入是顶点属性（位置、法线、切线、UV、顶点色……），在 URP 的习惯里写成结构体 Attributes；输出写成结构体 Varyings。

顶点着色器唯一的硬性任务是：输出这个顶点在裁剪空间（Clip Space）中的齐次坐标，并标上语义 SV_POSITION。光栅化器只认这个值，靠它决定三角形落在屏幕哪里。除此之外，你可以往 Varyings 里塞任何想传给片元着色器的数据：世界坐标、法线、UV、雾效因子……它们在光栅化阶段会被插值到三角形内部的每个像素上。

顶点着色器的开销与顶点数成正比。一个 10 万顶点的模型，每帧要跑 10 万次（如果它投射阴影，阴影 Pass 还要再跑一遍）。所以“能在顶点里算的就别在片元里算”是一条老经验——前提是这个量在三角形内线性变化，插值不会带来明显误差。法线、世界坐标适合在顶点里变换；而依赖于像素位置的非线性计算（比如逐像素光照的高光项）就必须放在片元里。

1.4 图元装配与裁剪

顶点着色器算完，GPU 按索引缓冲把顶点三个一组装配成三角形，这叫图元装配（Primitive Assembly）。紧接着是裁剪（Clipping）：把视锥体之外的部分切掉。

裁剪是在裁剪空间里、透视除法之前做的，判断条件非常简单——对齐次坐标 $(x,y,z,w)$：

为什么不先除以 w 再裁剪？因为相机背后的点 w 是负的（1.13 节会看到，透视投影下 w 等于该点到相机的深度）。如果先除，背后的点会被“翻”到前面来，产生完全错误的几何。在齐次空间里用上面这组不等式判断，就不会有这个问题。一个三角形如果部分在视锥外，硬件会沿视锥平面把它切开，生成新的顶点（新顶点的属性也是插值出来的）；完全在外的直接丢弃。

现代 GPU 通常还有一个“保护带（Guard Band）”：对于只在 x、y 方向略微超出屏幕的三角形，硬件并不真的切开它，而是让光栅化器直接忽略屏幕外的像素，这样更快。真正必须切的主要是近平面（以及远平面）。这也解释了一个常见现象：物体离相机太近会被“削掉一块”——那是近平面裁剪，把相机的 Near 调小可以缓解，但会牺牲深度精度（见 1.14 节）。

与裁剪紧挨着的还有背面剔除（Back-face Culling）：根据三角形在屏幕上的顶点环绕方向（顺时针或逆时针）判断它是正面还是背面，ShaderLab 里的 Cull Back | Front | Off 就是在配置这一步。Unity 约定顺时针为正面。

1.5 透视除法与 NDC

裁剪之后，硬件把每个顶点的 $x,y,z$ 都除以 $w$，这一步叫透视除法（Perspective Divide），得到的坐标叫标准化设备坐标（NDC，Normalized Device Coordinates）。在 NDC 里，视锥体被“压”成了一个规整的盒子：x、y 都在 [−1, 1]，z 在 [0, 1]（D3D 风格）或 [−1, 1]（OpenGL 风格）。

“近大远小”正是在这一步产生的：远处的点 w 大，除完以后 x、y 变小，往画面中心收拢。从这个角度看，透视投影矩阵本身并不“投影”，它只是把每个点该除的数（深度）悄悄放进了 w 分量，真正的透视效果由硬件的这一次除法完成。

注意 Unity 和 URP 的函数命名里，“NDC”这个词有歧义：URP 的 VertexPositionInputs.positionNDC 并不是上面说的 [−1, 1] 的 NDC，而是“还没除 w 的屏幕坐标”，xy 的范围是 [0, w]，除以 w 后得到 [0, 1] 的屏幕 UV。这是为了让它能在片元里正确插值后再除——为什么要这样，案例 1.5 会用一张对比图讲清楚。

1.6 视口变换与屏幕坐标

NDC 还只是一个抽象的盒子，要变成具体的像素位置，还需要视口变换（Viewport Transform）：把 [−1, 1] 线性映射到 [0, 宽度]、[0, 高度]，把 NDC 的 z 映射到深度缓冲的取值范围。

这里藏着本书反复出现的一个平台差异：OpenGL 的纹理和屏幕坐标原点在左下角，D3D、Metal、Vulkan 在左上角。Unity 为了让同一份 Shader 在所有平台表现一致，做了大量幕后工作——其中之一是：在“左上角原点”的平台上渲染到 RenderTexture 时，会把投影矩阵上下翻转，使得渲染结果作为纹理采样时方向正确。翻转与否记录在 _ProjectionParams.x 里（1 或 −1），Shader 中如果绕开投影矩阵自己构造裁剪坐标，或者自己从像素坐标推算 UV，就必须考虑它。案例 1.3 会实际踩一次这个坑。

片元着色器里拿到的 SV_POSITION 已经不是裁剪坐标，而是视口变换之后的像素坐标：xy 是像素中心（如 100.5, 37.5），z 是将写入深度缓冲的值，w 是插值后的裁剪空间 w。这是初学者最容易混淆的一点：同一个语义，在顶点着色器的输出和片元着色器的输入里含义不同。

1.7 光栅化与插值

光栅化（Rasterization）回答两个问题：这个三角形覆盖了哪些像素？每个被覆盖的像素上，Varyings 里的数据应该是多少？

第一个问题靠“覆盖测试”：判断像素中心是否在三角形内部（落在边上时按“左上规则”决定归属，保证相邻三角形既不重复也不漏画）。开启 MSAA 时，每个像素有多个采样点，覆盖测试按采样点进行，但片元着色器通常仍然每像素只跑一次。

第二个问题靠重心坐标（Barycentric Coordinates）：三角形内任意一点 P 都可以写成三个顶点的加权和 $P=\alpha A+\beta B+\gamma C$，其中 $\alpha +\beta +\gamma =1$。顶点上的任何属性（UV、法线、颜色）都可以用同样的权重混合出 P 处的值。

透视校正插值

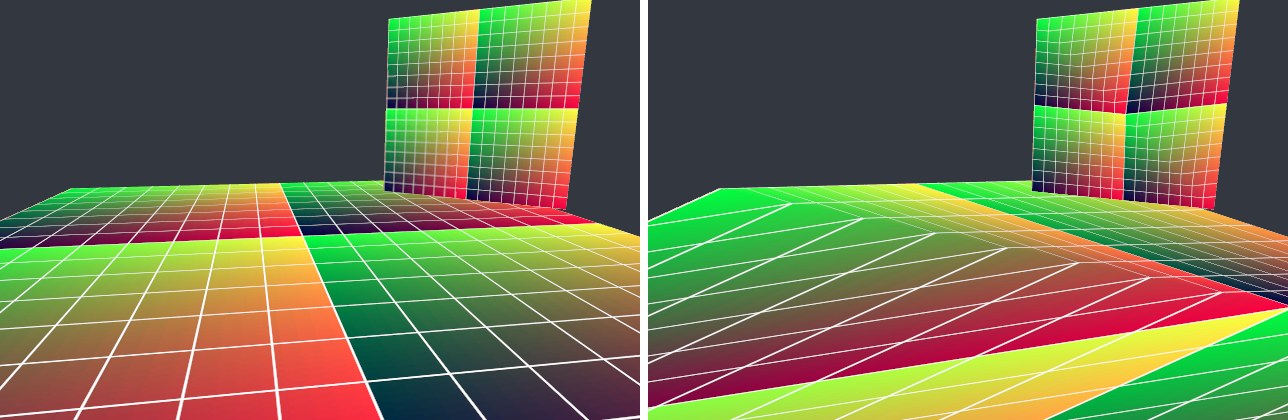

但这里有一个微妙的问题：重心坐标是在屏幕上算出来的，而属性是定义在三维空间里的。透视投影会把远处压缩，于是屏幕上三角形的“中点”并不对应三维空间里的中点。看图 1-8：一条斜着远去的线段 AB，在屏幕上取中点 M′，它对应的三维点并不是线段的中点 M，而是明显偏向近端 A（近处的一小段在屏幕上占了一大块）。如果直接用屏幕上的比例去插值 UV，近处的纹理会被压缩、远处的纹理会被拉伸。

解决方法是一个漂亮的数学事实：属性 a 本身在屏幕空间不是线性的，但 $a/w$ 和 $1/w$ 在屏幕空间是线性的。于是硬件分别对它们做线性插值，再相除：

这就是透视校正插值（Perspective-Correct Interpolation），现代 GPU 对 Varyings 默认都这样插值，你什么也不用写。早年的 PlayStation 没有这个硬件，于是游戏里的地砖纹理会在斜看时扭来扭去——这种“仿射插值”的效果在 HLSL 里可以用 noperspective 修饰符故意复现，案例 1.4 就这么做，顺便也会看到它真正的用途：插值“本来就是屏幕空间线性”的量。

1.8 片元着色器与逐片元操作

光栅化产生的每个“候选像素”叫片元（Fragment）。片元着色器（Fragment Shader，D3D 里叫 Pixel Shader）对每个片元执行一次，输入是插值后的 Varyings，输出颜色（标 SV_Target），也可以输出深度（SV_Depth）。光照、纹理采样、绝大多数“效果”都在这里实现，它通常也是整帧里最昂贵的部分：1080p 下满屏一层就是两百万次执行，再乘上过度绘制（Overdraw）——同一个像素被多个物体重复绘制的次数。

片元着色器算出颜色后，还要经过一串逐片元操作（Per-Fragment Operations）才能真正写进帧缓冲：

• 模板测试（Stencil Test）：拿片元的参考值和模板缓冲里的值比较，决定保留还是丢弃，常用来做遮罩、传送门、描边（第 16 章）。
• 深度测试（Depth Test）：拿片元深度和深度缓冲里的值比较（ZTest LEqual 等），没通过就丢弃；通过了且 ZWrite On 就更新深度缓冲。这是“近处挡住远处”的全部秘密。
• 混合（Blending）：把片元颜色和颜色缓冲里已有的颜色按 Blend SrcFactor DstFactor 公式组合，透明效果靠它（第 16 章）。

Early-Z：为什么 clip() 会变慢

按逻辑顺序，深度测试在片元着色器之后。但如果一个片元注定会被深度测试丢弃，前面跑的着色计算就白费了。所以 GPU 会尽量把深度测试提前到片元着色器之前，这叫 Early-Z（或 Early Depth Test）。被挡住的片元直接跳过着色，省下大量开销——这也是不透明物体要“由近到远”排序的根本原因。

但 Early-Z 有前提：硬件必须在着色之前就确定这个片元的深度、并且确定它一定会写入。以下情况通常会让 Early-Z 失效或打折扣：

• 片元着色器里用了 clip() / discard（Alpha Test）：片元可能被丢弃，硬件不能提前写深度；
• 片元着色器输出了 SV_Depth：深度要等着色完才知道；
• 开启了 Alpha To Coverage 等会在着色后修改覆盖率的功能。

具体行为因 GPU 而异，但原则是一样的：不透明物体尽量别用 clip，必须用（如树叶、栅栏）时，可以考虑先画一遍深度（Depth Prepass）再用 ZTest Equal 着色，URP 的 Depth Priming 选项就是这个思路（第 2 章、第 29 章）。

1.9 移动 GPU：TBDR 简介

上面描述的是“立即模式渲染”（IMR，Immediate Mode Rendering）的思路：三角形一来就光栅化、着色、读写显存里的帧缓冲。桌面 GPU 大体如此，它们有宽阔的显存带宽可以挥霍。

手机就不一样了：显存带宽既慢又耗电，每次读写帧缓冲都在烧电池、发热、降频。于是几乎所有移动 GPU（Apple、Mali、Adreno、PowerVR 等）都采用某种形式的分块渲染（Tile-Based Rendering）：先把整帧所有三角形按屏幕上的小块（Tile，如 16×16 或 32×32 像素）分好箱（Binning），然后一块一块地渲染。每个 Tile 的颜色、深度都放在 GPU 芯片上的高速小内存（Tile Memory）里，所有深度测试、混合都在片上完成，整块画完才一次性写回显存。

理解 TBDR 对写 URP 程序有直接意义：

• Load/Store Action：一个 RenderTexture 在开始渲染时要不要从显存“读回来”（Load），结束时要不要“写回去”（Store），在 TBDR 上代价巨大。URP 14 的源码里随处可见 RenderBufferStoreAction.DontCare、Resolve 的精心选择（例如在 UniversalRenderer.Setup 里根据是否需要拷贝深度来决定不透明 Pass 的深度要不要 Store）。
• 切换渲染目标很贵：每次 SetRenderTarget 都可能触发一次整屏的 Store + Load。中途“抓一张屏幕纹理”（如 Opaque Texture、自定义后处理）在移动端要格外节制。
• MSAA 在 TBDR 上相对便宜：多重采样数据留在片上、写回时直接解析（Resolve），所以移动端开 2×/4× MSAA 往往比桌面更划算。
• Alpha Test 仍然有害：许多 TBDR GPU 还带有隐藏面消除（HSR / FPK 等），能在着色前剔除被挡住的片元，但 discard 会干扰这个机制，道理与 Early-Z 相同。

1.10 坐标空间链：一个顶点的六次“换算”

流水线讲完，我们换一个角度，跟着一个顶点的坐标走一遍。同一个点，在不同的坐标空间（Space）里有不同的数值，每一步换算都是一次矩阵乘法或一次固定的运算。

为什么要分这么多空间？因为每个计算都有一个最自然的坐标系。描述“旗子的顶点沿 x 方向摆动”，在物体空间里最简单，不管旗子被摆在世界的哪里、朝哪个方向；计算光照要用到灯光方向、相机位置，这些都定义在世界空间，于是光照在世界空间里算；判断“离相机多远”在观察空间里最直接，深度就是 −z；而硬件只认裁剪空间。学会“在合适的空间里做合适的事”，是写 Shader 的基本功。

1.11 模型矩阵与法线变换

模型矩阵 $M$（Unity 里是 unity_ObjectToWorld，URP 宏 UNITY_MATRIX_M）由物体 Transform 的缩放 S、旋转 R、平移 T 组成，作用顺序是先缩放、再旋转、最后平移：

位置的第四个分量是 1，所以平移会生效；方向向量（如法线、切线、光线方向）的第四个分量是 0，平移对它没有意义，只需要乘左上角的 3×3 部分。URP 的 TransformObjectToWorld 和 TransformObjectToWorldDir 正是这样区分的。

法线不能直接乘 M

如果物体有非均匀缩放（比如 x 方向拉长 2 倍），直接用 M 变换法线会出错。看图 1-12：一个圆被沿水平方向拉成椭圆，表面上的切线 t 被正确地拉伸了，但如果法线 n 也“跟着拉伸”，它就不再垂直于表面。

推导很短。法线的定义是它与表面上任何切向量都垂直：$n^{T}t=0$。切向量是表面上两点之差，它跟着 M 正常变换：$t^{\prime }=Mt$。我们要找一个矩阵 G 使变换后仍然垂直：

URP 的 TransformObjectToWorldNormal（core 包 SpaceTransforms.hlsl）写的是 mul(normalOS, (float3x3)GetWorldToObjectMatrix())：用行向量左乘逆矩阵，在数学上等于列向量乘逆矩阵的转置，正是上面的结论，而且省掉了一次转置。如果定义了 UNITY_ASSUME_UNIFORM_SCALING，它会退化成直接乘 M 的 3×3 部分——均匀缩放下两者方向相同，归一化后结果一样。

对于纯旋转矩阵，逆等于转置，逆转置就等于它自己，所以“相机矩阵变换法线”可以直接用 V 的 3×3 部分（相机没有缩放）。案例 1.2 会把“错误做法”和“正确做法”的光照并排渲染，并把差异放大给你看。

1.12 观察空间：Unity 的左手与右手

观察矩阵 V 把世界坐标变换到以相机为原点的坐标系里。它本质上是相机 Transform 的逆：相机向前走 1 米，等价于整个世界向后退 1 米。

这里有一个经典的“坑”：Unity 的世界空间是左手系（+X 右、+Y 上、+Z 前），但 Shader 里的观察空间是右手系：+X 右、+Y 上，相机看向 −Z。这是沿袭 OpenGL 的约定——Camera.worldToCameraMatrix 在相机 Transform 的逆的基础上，又把 z 轴取反了。

后果是：观察空间里物体的 z 坐标是负的，深度要写成 -positionVS.z。URP 源码里的注释也反复提醒这一点，例如 ComputeViewSpacePosition 里 “The view space uses a right-handed coordinate system.” 然后执行 positionVS.z = -positionVS.z。你在 C# 里用 camera.worldToCameraMatrix 自己算观察坐标时也一样。

1.13 投影矩阵：从视锥到裁剪空间

投影矩阵 P 负责把观察空间里的视锥体变换到裁剪空间。先看最核心的几何关系——相似三角形。设观察空间一点 $(x,y,z)$，它到相机的深度是 $d=-z$，投影到距离为 n 的近平面上：

“除以 d”无法用一个矩阵乘法表达（矩阵只能做线性组合），于是投影矩阵用了一个巧妙的办法：把 d 存进 w 分量，让硬件在透视除法时替我们除。Unity 的 Camera.projectionMatrix（OpenGL 约定，θ 为竖直视场角，a 为宽高比）是：

逐行看它做了什么：

• 第一、二行把 x、y 按视场角缩放：$\cot (\theta /2)$ 越大（视场越窄），画面越“放大”；第一行再除以宽高比，保证横竖比例正确。
• 第四行是精髓：$w_{\text{clip}}=-z=d$。透视投影下，裁剪空间的 w 就是观察空间深度（以米为单位）。这个事实非常有用：片元里拿到插值后的 w，就直接得到了这个像素的线性深度，案例 1.1 的第二组图会把它画出来，第 19 章的水面也会用它。
• 第三行把 z 映射成某种“深度值”，它不是线性的——下一节专门讲。

正交投影（Orthographic）则没有“除以深度”这一步，第四行是 $(0,0,0,1)$，w 恒为 1，深度是线性的。URP 用 unity_OrthoParams.w（正交为 1）区分两种相机，IsPerspectiveProjection()、GetWorldSpaceViewDir 等函数内部都会判断它。写依赖深度的效果时别忘了正交相机这个分支。

Unity 在把矩阵交给 GPU 前，会通过 GL.GetGPUProjectionMatrix 按平台改写第三行（z 映射）和第二行的符号（渲染到纹理时的 y 翻转）。Shader 里拿到的 UNITY_MATRIX_P、UNITY_MATRIX_VP 都已经是改写后的版本；URP 的 _ProjectionParams 则记录了相关信息：x 为翻转标志（1 或 −1）、y 为近平面 n、z 为远平面 f、w 为 1/f（见 URP 14 ShaderLibrary/UnityInput.hlsl 的注释）。

1.14 深度的非线性与 Reversed-Z

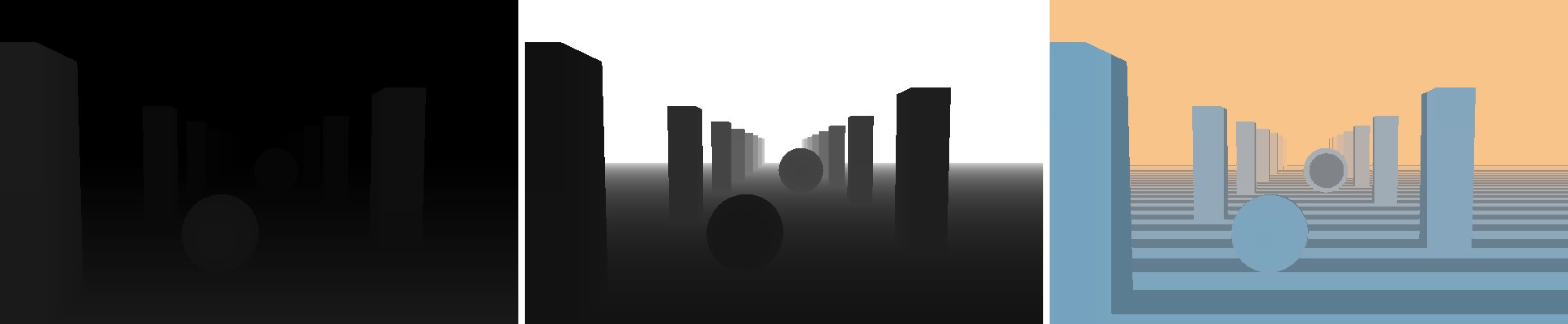

经过投影和透视除法，深度缓冲里存的值（下文称“原始深度”或“设备深度”）与真实距离 d 的关系是一条双曲线。以 D3D 风格的 [0,1] 范围为例：

为什么要设计成非线性？因为只有这种形式（z 与 1/d 成线性关系）才能在屏幕空间里被正确地线性插值——和 1.7 节 “1/w 在屏幕空间线性”是同一个道理。代价是精度分布极不均匀：以 n = 0.5、f = 20 为例，标准深度在 d = 1 米时就已经是 0.51，d = 5 米时是 0.92，后面 15 米的场景挤在 0.92 到 1 之间。

Reversed-Z 把映射反过来：近平面存 1，远平面存 0。看起来只是翻了个面，效果却很大：32 位浮点数在 0 附近的可表示值非常密集，越靠近 1 越稀疏。标准深度把远处挤在 1 附近（浮点最稀疏的地方），两个“不均匀”叠加，远处的深度冲突（Z-Fighting）很严重；Reversed-Z 把远处挤在 0 附近（浮点最密集的地方），两个“不均匀”恰好相互抵消，远处精度大幅改善。所以 D3D11+、Metal、Vulkan 等平台上 Unity 都使用 Reversed-Z，OpenGL 系平台不使用。

对 Shader 作者来说，这意味着三件事：

1. 深度测试的比较方向反了。好在 Unity 会自动把 ShaderLab 里的 ZTest LEqual 翻译成平台对应的比较，你照常写即可。
2. 自己读深度纹理、自己比较深度时，要用 #if UNITY_REVERSED_Z 区分。例如“这个像素是不是天空（远平面）”：Reversed-Z 下原始深度为 0，否则为 1。core 包还定义了 UNITY_RAW_FAR_CLIP_VALUE 方便判断。
3. 要把原始深度变回距离，用 URP/core 提供的函数，不要手推：

// 摘自 core 14 ShaderLibrary/Common.hlsl
// 原始深度 → [0,1] 的线性深度（相机处 0，远平面 1；对斜视锥不精确）
float Linear01Depth(float depth, float4 zBufferParam)
{
    return 1.0 / (zBufferParam.x * depth + zBufferParam.y);
}
// 原始深度 → 观察空间深度（米）
float LinearEyeDepth(float depth, float4 zBufferParam)
{
    return 1.0 / (zBufferParam.z * depth + zBufferParam.w);
}

调用时第二个参数传 _ZBufferParams。它的四个分量由引擎按平台填好：标准深度时 x = 1 − f/n、y = f/n；Reversed-Z 时 x = −1 + f/n、y = 1；z = x/f、w = y/f（URP 14 UnityInput.hlsl 注释原文）。代入 Reversed-Z 的情况验证一下：近平面原始深度为 1，$\text{Linear01}=1/(-1+f/n+1)=n/f$；远平面原始深度为 0，结果为 1。正是同一套公式靠参数适配了两种平台，Shader 里无需 #if。

1.15 平台差异速查

本章出现的几处平台差异，在 core 包的 ShaderLibrary/API/*.hlsl 里由宏定义。下表摘自 14.0.12 源码：

需要强调：UNITY_UV_STARTS_AT_TOP 是编译期的“平台属性”，而 _ProjectionParams.x 是运行时的“这一次渲染有没有翻转”。同一个平台上，渲染到屏幕和渲染到 RenderTexture 可能不同。所以在 URP 里：凡是从裁剪坐标推屏幕坐标，乘 _ProjectionParams.x（GetVertexPositionInputs 里就是这么做的）；凡是从像素坐标推 UV，用 GetNormalizedScreenSpaceUV，它内部借助 _ScaleBiasRt 处理了翻转。

1.16 URP 中的对应函数

理论讲完，看看 URP 把这些换算封装成了哪些函数。最常用的是 GetVertexPositionInputs，一次算出各个空间的位置：

// 摘自 URP 14 ShaderLibrary/ShaderVariablesFunctions.hlsl
VertexPositionInputs GetVertexPositionInputs(float3 positionOS)
{
    VertexPositionInputs input;
    input.positionWS = TransformObjectToWorld(positionOS);
    input.positionVS = TransformWorldToView(input.positionWS);
    input.positionCS = TransformWorldToHClip(input.positionWS);

    float4 ndc = input.positionCS * 0.5f;
    input.positionNDC.xy = float2(ndc.x, ndc.y * _ProjectionParams.x) + ndc.w;
    input.positionNDC.zw = input.positionCS.zw;

    return input;
}

注意 positionNDC 的算法：$(x+w)/2$，再乘上翻转标志。它把 [−w, w] 映射到 [0, w]，没有除以 w。除以 w 之后才是 [0, 1] 的屏幕 UV。旧版 Built-in 管线的 ComputeScreenPos 在 URP 14 里仍然存在，但已放进 ShaderVariablesFunctions.deprecated.hlsl，注释写明“用 GetVertexPositionInputs().positionNDC 代替”，两者算法完全相同。

如果不需要全部空间，GPU 编译器会把没用到的计算优化掉，所以放心调用；只需要裁剪坐标时，也可以直接用 TransformObjectToHClip。常用函数汇总如下：

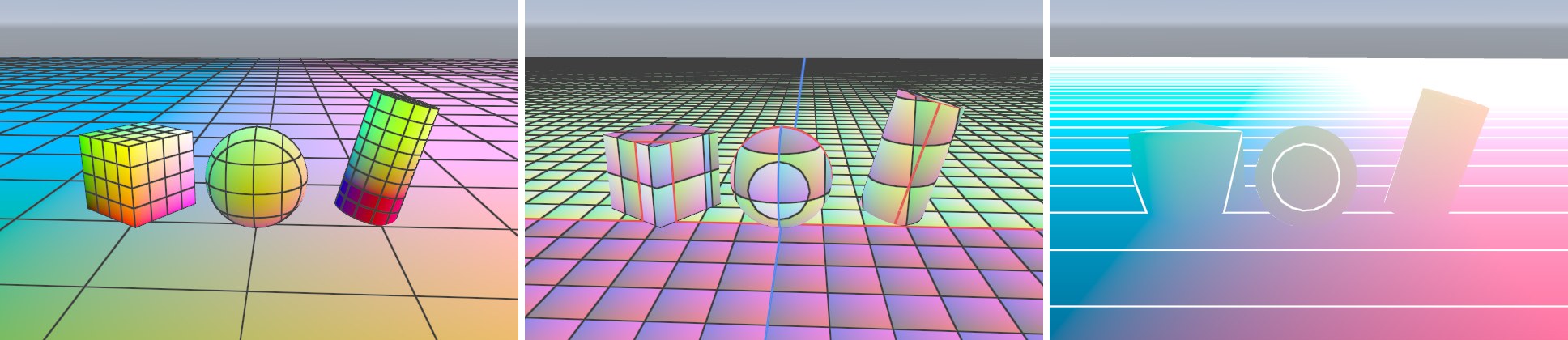

案例 1.1坐标空间“调色板”：把各个空间画出来入门单独打开 ↗

目标：写一个调试 Shader，把一个点在物体空间、世界空间、观察空间、NDC、裁剪空间 w、像素坐标下的值“涂”在物体表面上，用眼睛直观地感受每个空间的特点。

原理：顶点着色器里用 GetVertexPositionInputs 一次算出所有空间的位置，统统放进 Varyings，交给光栅化器插值；片元着色器按 _Mode 选择把哪一个映射成颜色。网格线用 frac 找整数位置、用 fwidth 控制线宽（第 4 章详细讲）。有一点要特别注意：片元里的 SV_POSITION 已经变成像素坐标，想在片元里拿到裁剪坐标，得另外用一个 TEXCOORD 传一份拷贝。

struct Varyings
{
    float4 positionCS  : SV_POSITION; // 交给光栅化器：裁剪空间坐标（到了片元里会变成像素坐标）
    float3 positionOS  : TEXCOORD0;   // 物体空间
    float3 positionWS  : TEXCOORD1;   // 世界空间
    float3 positionVS  : TEXCOORD2;   // 观察空间（右手系，相机看向 -Z）
    float4 positionHCS : TEXCOORD3;   // 裁剪空间的一份拷贝：SV_POSITION 在片元阶段已被改写，想要原值得自己传
};

Varyings vert(Attributes input)
{
    Varyings output;
    // URP 一次性算好各个空间的位置（ShaderVariablesFunctions.hlsl）
    VertexPositionInputs pos = GetVertexPositionInputs(input.positionOS.xyz);
    output.positionCS  = pos.positionCS;
    output.positionOS  = input.positionOS.xyz;
    output.positionWS  = pos.positionWS;
    output.positionVS  = pos.positionVS;
    output.positionHCS = pos.positionCS;
    return output;
}

// 交给光栅化器的裁剪空间坐标写进 gl_Position（到了片元里会变成像素坐标 gl_FragCoord）
VARYING vec3 vPositionOS;   // 物体空间
VARYING vec3 vPositionWS;   // 世界空间
VARYING vec3 vPositionVS;   // 观察空间（右手系，相机看向 -Z）
VARYING vec4 vPositionHCS;  // 裁剪空间的一份拷贝：gl_FragCoord 在片元阶段已被改写，想要原值得自己传

#ifdef VERTEX
void main()
{
    // URP 一次性算好各个空间的位置（ShaderVariablesFunctions.hlsl）
    VertexPositionInputs pos = GetVertexPositionInputs(positionOS.xyz);
    gl_Position  = pos.positionCS;
    vPositionOS  = positionOS.xyz;
    vPositionWS  = pos.positionWS;
    vPositionVS  = pos.positionVS;
    vPositionHCS = pos.positionCS;
}
#endif

half4 frag(Varyings input) : SV_Target
{
    float3 col = 0;
    int mode = (int)_Mode;

    if (mode == 0)          // 物体空间：坐标跟着物体走，旋转缩放物体，图案跟着转
    {
        col = saturate(input.positionOS + 0.5);
        col = lerp(col, 0.05, GridLine(input.positionOS, 0.25 * _GridSize));
    }
    else if (mode == 1)     // 世界空间：所有物体共用一套坐标，网格线在物体之间连续
    {
        float3 cell = frac(input.positionWS / _GridSize);
        col = 0.25 + 0.6 * cell;
        col = lerp(col, 0.05, GridLine(input.positionWS, _GridSize));
        // 世界原点处的 X 轴（红）、Z 轴（蓝）
        float ax = 1.0 - saturate(abs(input.positionWS.z) / (2.0 * fwidth(input.positionWS.z)));
        float az = 1.0 - saturate(abs(input.positionWS.x) / (2.0 * fwidth(input.positionWS.x)));
        col = lerp(col, float3(1, 0.1, 0.1), ax);
        col = lerp(col, float3(0.1, 0.3, 1), az);
    }
    else if (mode == 2)     // 观察空间：x 向右、y 向上，深度 = -z
    {
        float depth = -input.positionVS.z;
        col.rg = saturate(input.positionVS.xy * 0.25 + 0.5);
        col.b  = saturate(depth / _DepthScale);
        // 等深线：每 1 米一条，它们都与相机的成像平面平行
        float iso = abs(frac(depth - 0.5) - 0.5) / max(fwidth(depth), 1e-5);
        col = lerp(col, 1.0, 1.0 - saturate(iso - 0.5));
    }

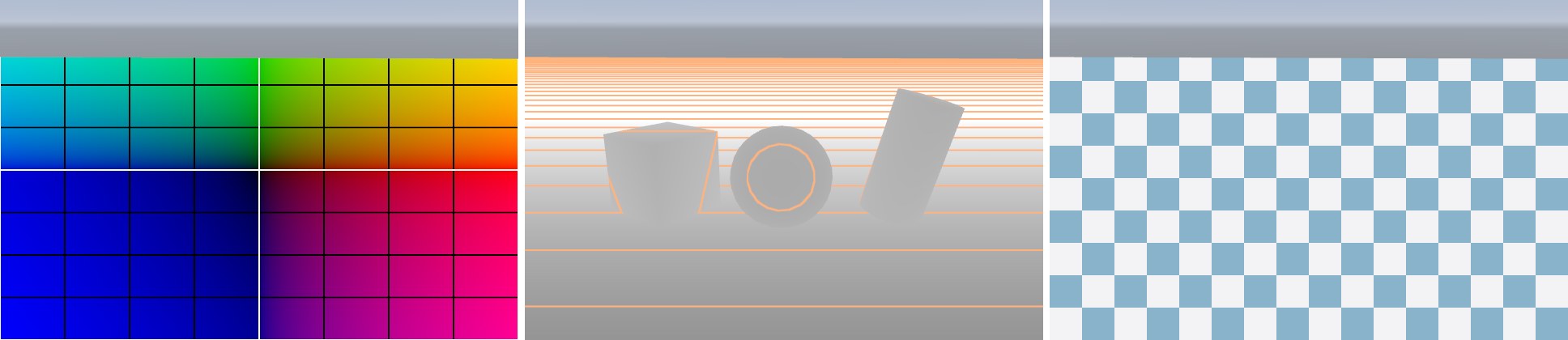

    else if (mode == 3)     // NDC：透视除法之后，可见范围 x、y 都在 [-1, 1]
    {
        float2 ndc = input.positionHCS.xy / input.positionHCS.w;
        ndc.y *= _ProjectionParams.x;      // 渲染到 RT 时投影矩阵被上下翻转过，这里翻回来，让 +y 永远朝上
        col = float3(saturate(ndc.x), saturate(ndc.y), saturate(-ndc.x) * 0.7 + saturate(-ndc.y) * 0.3);
        col = lerp(col, 0.0, GridLine2(ndc, 0.25));
        col = lerp(col, 1.0, GridLine2(ndc, 1.0));   // 中心十字（x=0、y=0）
    }
    else if (mode == 4)     // 裁剪空间的 w：透视投影下它就是观察空间深度
    {
        float w = input.positionHCS.w;
        col = saturate(w / _DepthScale).xxx;
        float iso = abs(frac(w - 0.5) - 0.5) / max(fwidth(w), 1e-5);
        col = lerp(col, float3(1, 0.45, 0.2), 1.0 - saturate(iso - 0.5));
    }
    else                    // 片元阶段的 SV_POSITION.xy：像素中心坐标（如 100.5, 37.5）
    {
        float2 cell = floor(input.positionCS.xy / _PixelCell);
        float k = fmod(cell.x + cell.y, 2.0);
        col = lerp(float3(0.9, 0.9, 0.92), float3(0.25, 0.45, 0.6), k);
    }
    return half4(col, 1);
}

void main()
{
    vec3 col = vec3(0.0);
    int mode = int(_Mode);

    if (mode == 0)          // 物体空间：坐标跟着物体走，旋转缩放物体，图案跟着转
    {
        col = saturate(vPositionOS + 0.5);
        col = mix(col, vec3(0.05), GridLine(vPositionOS, 0.25 * _GridSize));
    }
    else if (mode == 1)     // 世界空间：所有物体共用一套坐标，网格线在物体之间连续
    {
        vec3 cell = fract(vPositionWS / _GridSize);
        col = 0.25 + 0.6 * cell;
        col = mix(col, vec3(0.05), GridLine(vPositionWS, _GridSize));
        // 世界原点处的 X 轴（红）、Z 轴（蓝）
        float ax = 1.0 - saturate(abs(vPositionWS.z) / (2.0 * fwidth(vPositionWS.z)));
        float az = 1.0 - saturate(abs(vPositionWS.x) / (2.0 * fwidth(vPositionWS.x)));
        col = mix(col, vec3(1, 0.1, 0.1), ax);
        col = mix(col, vec3(0.1, 0.3, 1), az);
    }
    else if (mode == 2)     // 观察空间：x 向右、y 向上，深度 = -z
    {
        float depth = -vPositionVS.z;
        col.rg = saturate(vPositionVS.xy * 0.25 + 0.5);
        col.b  = saturate(depth / _DepthScale);
        // 等深线：每 1 米一条，它们都与相机的成像平面平行
        float iso = abs(fract(depth - 0.5) - 0.5) / max(fwidth(depth), 1e-5);
        col = mix(col, vec3(1.0), 1.0 - saturate(iso - 0.5));
    }
    else if (mode == 3)     // NDC：透视除法之后，可见范围 x、y 都在 [-1, 1]
    {
        vec2 ndc = vPositionHCS.xy / vPositionHCS.w;
        ndc.y *= _ProjectionParams.x;      // 渲染到 RT 时投影矩阵被上下翻转过，这里翻回来，让 +y 永远朝上（WebGL 里恒为 1）
        col = vec3(saturate(ndc.x), saturate(ndc.y), saturate(-ndc.x) * 0.7 + saturate(-ndc.y) * 0.3);
        col = mix(col, vec3(0.0), GridLine2(ndc, 0.25));
        col = mix(col, vec3(1.0), GridLine2(ndc, 1.0));   // 中心十字（x=0、y=0）
    }
    else if (mode == 4)     // 裁剪空间的 w：透视投影下它就是观察空间深度
    {
        float w = vPositionHCS.w;
        col = vec3(saturate(w / _DepthScale));
        float iso = abs(fract(w - 0.5) - 0.5) / max(fwidth(w), 1e-5);
        col = mix(col, vec3(1, 0.45, 0.2), 1.0 - saturate(iso - 0.5));
    }
    else                    // 片元阶段的 gl_FragCoord.xy：像素中心坐标（如 100.5, 37.5）
    {
        // 注意：Unity（D3D）的像素坐标原点在左上角，WebGL 在左下角，棋盘格的起点会差半格
        vec2 cell = floor(gl_FragCoord.xy / _PixelCell);
        float s = cell.x + cell.y;
        float k = s - 2.0 * trunc(s / 2.0);    // fmod(s, 2)
        col = mix(vec3(0.9, 0.9, 0.92), vec3(0.25, 0.45, 0.6), k);
    }
    fragColor = vec4(col, 1);
}

三张图对照着看：

• 物体空间里，立方体和圆柱体的网格贴着各自的表面走，圆柱被旋转了 15°，网格也跟着歪；地面的网格间距和立方体不同，因为地面（Unity 自带的 Plane）在物体空间里是 10×10 的，被缩放了 6 倍。物体空间的坐标不关心物体在世界里的位置和姿态，所以顶点动画、物体内的程序化图案通常在这里做。
• 世界空间里，所有物体共用一套网格，网格线从地面“爬”上物体表面也不断开。被旋转的圆柱体上，网格依然是横平竖直的。世界坐标贴图、三平面映射（第 20 章）利用的正是这一点。
• 观察空间的等深线全部是“横线”——它们是一组与相机成像平面平行的切片。这直观地说明了“观察空间深度 = 到相机所在平面的距离”，而不是到相机那个点的欧氏距离。

第二组图更有意思。左图里三个物体“消失”了——NDC 的 xy 只取决于这个点落在屏幕的什么位置，和它属于哪个物体、离多远都无关，所以整个画面就是一张平滑的渐变，四个象限被白色十字分开。代码里 ndc.y *= _ProjectionParams.x 这一行如果删掉，在渲染到 RenderTexture 的情况下（例如 URP 默认开启的中间缓冲），上下两半的颜色会对调。中图证明了 1.13 节的结论：w 的等值线与右上图观察空间的等深线完全一致，透视投影下 clip.w 就是观察空间深度。右图则是片元阶段的 SV_POSITION：规整的像素格子，与三维几何毫无关系。

案例 1.2法线可视化与非均匀缩放的坑入门单独打开 ↗

目标：把物体空间、世界空间、观察空间的法线分别画出来；再用“正确”和“错误”两种方式变换法线并计算漫反射，对比非均匀缩放下的差异。

原理：法线分量在 [−1, 1]，乘 0.5 加 0.5 映射到 [0, 1] 就能当颜色显示——这也是法线贴图的编码方式，所以“法线图”看起来偏蓝紫（朝向 +Z 的分量大）。错误做法用 TransformObjectToWorldDir（只乘 M 的 3×3），正确做法用 TransformObjectToWorldNormal（乘逆转置）。

Varyings vert(Attributes input)
{
    Varyings output;
    output.positionCS = TransformObjectToHClip(input.positionOS.xyz);
    output.normalOS   = input.normalOS;

    // 正确：乘“模型矩阵的逆转置”。URP 的实现是 mul(normalOS, (float3x3)WorldToObject)，
    // 行向量左乘逆矩阵，等价于列向量左乘逆矩阵的转置（SpaceTransforms.hlsl）
    output.normalWS = TransformObjectToWorldNormal(input.normalOS);

    // 错误：把法线当成普通方向，直接乘模型矩阵。均匀缩放时没问题，非均匀缩放时法线不再垂直于表面
    output.normalWSWrong = TransformObjectToWorldDir(input.normalOS);

    // 观察空间法线：方向只受旋转影响，用 3x3 的观察矩阵即可（相机矩阵不含缩放）
    output.normalVS = TransformWorldToViewDir(output.normalWS);
    return output;
}

#ifdef VERTEX
void main()
{
    gl_Position = TransformObjectToHClip(positionOS.xyz);
    vNormalOS   = normalOS;

    // 正确：乘“模型矩阵的逆转置”。URP 的实现是 mul(normalOS, (float3x3)WorldToObject)，
    // 行向量左乘逆矩阵，等价于列向量左乘逆矩阵的转置（SpaceTransforms.hlsl）
    vNormalWS = TransformObjectToWorldNormal(normalOS);

    // 错误：把法线当成普通方向，直接乘模型矩阵。均匀缩放时没问题，非均匀缩放时法线不再垂直于表面
    vNormalWSWrong = TransformObjectToWorldDir(normalOS);

    // 观察空间法线：方向只受旋转影响，用 3x3 的观察矩阵即可（相机矩阵不含缩放）
    vNormalVS = TransformWorldToViewDir(vNormalWS);
}
#endif

half4 frag(Varyings input) : SV_Target
{
    // 插值后的法线长度会小于 1，必须重新归一化
    float3 nOS = normalize(input.normalOS);
    float3 nWS = normalize(input.normalWS);
    float3 nWrong = normalize(input.normalWSWrong);
    float3 nVS = normalize(input.normalVS);

    int mode = (int)_Mode;
    half3 col;
    if (mode == 0)      col = nOS * 0.5 + 0.5;   // [-1,1] 映射到 [0,1] 才能当颜色看
    else if (mode == 1) col = nWS * 0.5 + 0.5;
    else if (mode == 2) col = nVS * 0.5 + 0.5;
    else if (mode == 3) col = Lambert(nWS);
    else if (mode == 4) col = Lambert(nWrong);
    else                col = abs(Lambert(nWS) - Lambert(nWrong)) * 4.0;
    return half4(col, 1);
}

void main()
{
    // 插值后的法线长度会小于 1，必须重新归一化
    vec3 nOS = normalize(vNormalOS);
    vec3 nWS = normalize(vNormalWS);
    vec3 nWrong = normalize(vNormalWSWrong);
    vec3 nVS = normalize(vNormalVS);

    int mode = int(_Mode);
    vec3 col;
    if (mode == 0)      col = nOS * 0.5 + 0.5;   // [-1,1] 映射到 [0,1] 才能当颜色看
    else if (mode == 1) col = nWS * 0.5 + 0.5;
    else if (mode == 2) col = nVS * 0.5 + 0.5;
    else if (mode == 3) col = Lambert(nWS);
    else if (mode == 4) col = Lambert(nWrong);
    else                col = abs(Lambert(nWS) - Lambert(nWrong)) * 4.0;
    fragColor = vec4(col, 1);
}

看立方体：它被旋转过，物体空间里它的正面法线是 (0,0,−1)，世界空间里却朝向别处，所以左、中两图同一个面颜色不同。地面没有旋转，物体空间和世界空间法线都是 (0,1,0)，所以都是同一种绿色；到了观察空间，“向上”在相机看来是略微朝向观察者的，颜色就带上了蓝色——观察空间里 +Z 指向观察者（1.12 节）。

左、中两图乍看都“像那么回事”，但明暗交界线的位置不同：错误的法线被拉向了缩放倍数大的方向，压扁的球顶部本应接近正对上方，却被算成了偏向侧面。右图把差异放大 4 倍，白色区域就是光照算错的地方，面积相当可观。实际项目里，这类错误通常表现为“某个被拉伸过的模型光照怪怪的”，很难第一时间想到是法线变换的问题——用 URP 的 TransformObjectToWorldNormal 或 GetVertexNormalInputs，就不会踩这个坑。

案例 1.3在裁剪空间里直接画：原始深度 vs 线性深度进阶单独打开 ↗

目标：读取 URP 的相机深度纹理 _CameraDepthTexture，分别显示原始深度、Linear01Depth、LinearEyeDepth，亲眼看看深度的非线性。顺便练习一个重要技巧：顶点着色器不乘任何矩阵，直接给出裁剪空间坐标，画一个盖满屏幕的四边形。

原理：Unity 的 Quad 网格顶点在 [−0.5, 0.5]，乘 2 就是 [−1, 1]；令 w = 1，透视除法后 NDC 正好覆盖整个屏幕。z 放在近平面 UNITY_NEAR_CLIP_VALUE 上保证不被裁掉（并关闭深度测试）。因为绕开了投影矩阵，就要自己处理渲染到纹理时的 y 翻转：乘 _ProjectionParams.x。片元里用 GetNormalizedScreenSpaceUV 把像素坐标变成屏幕 UV，再 SampleSceneDepth。

Varyings vert(Attributes input)
{
    Varyings output;
    // 直接给出裁剪空间坐标：w = 1，所以透视除法后 NDC = (x, y)。
    // z 放在近裁剪面 UNITY_NEAR_CLIP_VALUE（D3D/Metal/Vulkan 是 1，OpenGL 是 -1），保证不被裁掉
    output.positionCS = float4(input.positionOS.xy * 2.0, UNITY_NEAR_CLIP_VALUE, 1.0);
    // 渲染到中间 RT 时，Unity 的投影矩阵会上下翻转（_ProjectionParams.x = -1）。
    // 我们绕过了投影矩阵，就要手动跟它保持一致，否则画面会倒过来
    output.positionCS.y *= _ProjectionParams.x;
    return output;
}

#ifdef VERTEX
void main()
{
    // 直接给出裁剪空间坐标：w = 1，所以透视除法后 NDC = (x, y)。
    // z 放在近裁剪面 UNITY_NEAR_CLIP_VALUE（D3D/Metal/Vulkan 是 1，OpenGL/WebGL 是 -1），保证不被裁掉
    gl_Position = vec4(positionOS.xy * 2.0, UNITY_NEAR_CLIP_VALUE, 1.0);
    // 渲染到中间 RT 时，Unity 的投影矩阵会上下翻转（_ProjectionParams.x = -1）。
    // 我们绕过了投影矩阵，就要手动跟它保持一致，否则画面会倒过来（WebGL 里恒为 1）
    gl_Position.y *= _ProjectionParams.x;
}
#endif

half4 frag(Varyings input) : SV_Target
{
    // 片元里的 SV_POSITION.xy 是像素坐标，除以屏幕尺寸得到 [0,1] 的屏幕 UV（内部处理了平台翻转）
    float2 uv = GetNormalizedScreenSpaceUV(input.positionCS);
    float raw = SampleSceneDepth(uv);

    int mode = (int)_Mode;
    // 线性色彩空间的工程里，颜色写进 sRGB 目标时会被“提亮”（0.07 显示成约 0.3）。
    // 调试数值时先做一次 SRGBToLinear 抵消它，屏幕上的灰度才等于数值本身。
    if (mode == 0)
        return half4(SRGBToLinear(raw.xxx), 1);         // 原样输出，不做任何“美化”

    if (mode == 1)
    {
        float d01 = Linear01Depth(raw, _ZBufferParams);  // 相机处 0（实际从 near/far 开始），远裁剪面处 1
        return half4(SRGBToLinear(d01.xxx), 1);
    }

    float eye = LinearEyeDepth(raw, _ZBufferParams);    // 单位：米，沿相机前方的距离
    float band = frac(eye / _BandWidth);
    float3 col = lerp(float3(0.10, 0.35, 0.55), float3(0.95, 0.55, 0.25), saturate(eye / _EyeMax));
    col *= 0.55 + 0.45 * step(0.5, band);              // 交替明暗：每条色带一样宽 → 说明 eye 是线性的
    return half4(col, 1);
}

#ifdef FRAGMENT
void main()
{
    // 片元里的 gl_FragCoord.xy 是像素坐标，除以屏幕尺寸得到 [0,1] 的屏幕 UV
    vec2 uv = GetNormalizedScreenSpaceUV(gl_FragCoord);
    float raw = SampleSceneDepth(uv);

    int mode = int(_Mode);
    // 线性色彩空间的工程里，颜色写进 sRGB 目标时会被“提亮”（0.07 显示成约 0.3）。
    // 调试数值时先做一次 SRGBToLinear 抵消它，屏幕上的灰度才等于数值本身。
    if (mode == 0)
    {
        fragColor = vec4(SRGBToLinear(vec3(raw)), 1);   // 原样输出，不做任何“美化”
        return;
    }

    if (mode == 1)
    {
        float d01 = Linear01Depth(raw, _ZBufferParams);  // 相机处 0（实际从 near/far 开始），远裁剪面处 1
        fragColor = vec4(SRGBToLinear(vec3(d01)), 1);
        return;
    }

    float eye = LinearEyeDepth(raw, _ZBufferParams);    // 单位：米，沿相机前方的距离
    float band = fract(eye / _BandWidth);
    vec3 col = mix(vec3(0.10, 0.35, 0.55), vec3(0.95, 0.55, 0.25), saturate(eye / _EyeMax));
    col *= 0.55 + 0.45 * step(0.5, band);              // 交替明暗：每条色带一样宽 → 说明 eye 是线性的
    fragColor = vec4(col, 1);
}
#endif

这个 Shader 放在透明队列（Transparent+100），保证在所有不透明物体之后绘制。这里有一个 URP 14 的细节：Universal Renderer 的 Depth Texture Mode 新建工程默认是 After Transparents（UniversalRendererData.m_CopyDepthMode 的默认值），也就是深度在透明物体之后才拷贝到 _CameraDepthTexture——透明物体读到的不是当前帧的深度。配图脚本里把它改成了 CopyDepthMode.AfterOpaques，你在编辑器里要在 Renderer 资产的 Inspector 中把 Depth Texture Mode 设为 After Opaques。第 2 章会细讲这个开关。

左图几乎全黑——这不是 bug，而是 Reversed-Z 原始深度的真实面貌：只有离相机一两米内的地面还有一点灰度，其余场景都挤在接近 0 的数值里（对照图 1-15 的曲线）。中图的 Linear01Depth 才是直觉中的“深度图”：由近到远均匀变亮，天空处为 1（远平面）。右图的色带宽度在画面上近宽远窄，但在三维空间里每条都正好 1 米——这证明 LinearEyeDepth 的单位就是米，可以直接拿去和物体的观察深度相减，算“水有多深”“粒子离墙多近”（第 19、21 章）。

常见坑：

• 深度纹理一片纯黑或纯白：URP Asset 里没勾 Depth Texture，URP 会把 _CameraDepthTexture 设成一张代表“远平面”的纹理（Reversed-Z 平台为黑色）。
• 画面上下颠倒：顶点里忘了乘 _ProjectionParams.x，或者自己用 positionCS.xy / _ScreenParams.xy 算 UV 而没处理翻转。
• 全屏四边形不显示：它的 MeshRenderer 仍然要经过 CPU 视锥剔除，包围盒必须在相机视野内（配图脚本把它放在相机正前方 2 米处）。第 25 章用 Renderer Feature 画全屏，就不再有这个问题。

案例 1.4透视校正插值 vs 仿射插值入门单独打开 ↗

目标：复现 1.7 节说的“仿射插值”，看看没有透视校正的纹理是什么样子。

原理：HLSL 允许给 Varyings 的成员加插值修饰符（Interpolation Modifier）。noperspective 让这个值在屏幕空间里线性插值，跳过透视校正。同一份 UV 传两遍，一份默认，一份加 noperspective，片元里用开关选择。

struct Varyings
{
    float4 positionCS : SV_POSITION;
    float2 uv         : TEXCOORD0;   // 默认：透视校正插值
    noperspective float2 uvAffine : TEXCOORD1; // 在屏幕空间里线性插值（PS1 时代的效果）
};

VARYING vec2 uv;            // 默认：透视校正插值
VARYING vec2 uvAffineW;     // noperspective 的模拟：uv × w
VARYING float clipW;        //                      w

右图的地面上，纹理在两个三角形的公共对角线处明显“折断”，每个三角形内部的格子都朝同一方向歪斜。这正是 PS1 时代游戏的标志性瑕疵。注意右边那面斜墙：它几乎正对相机，深度变化很小，仿射插值的误差也就很小——误差大小取决于三角形内部 w（深度）的变化幅度。当年的游戏靠把大三角形细分成小三角形来缓解，就是这个原因。

noperspective 不只是用来怀旧。凡是本来就在屏幕空间里线性变化的量，用它插值才是“正确”的，下一个案例就是例子。其他修饰符还有 nointerpolation（不插值，整个三角形取第一个顶点的值，常用于传递整数 ID）、centroid（MSAA 下在覆盖区域的质心采样，防止采样点落在三角形外）等。

案例 1.5屏幕 UV：除法放在顶点还是片元进阶单独打开 ↗

目标：搞清楚为什么 URP 的 positionNDC（以及旧的 ComputeScreenPos）返回的是“没除 w”的值，必须在片元里再除。

原理：屏幕 UV 是 $(x/w,y/w)$，它在屏幕空间里是线性的。默认的透视校正插值会对插值量“除以 w 插值再乘回来”，对已经除过 w 的量再做一次透视校正，结果就错了。三种写法对比：

struct Varyings
{
    float4 positionCS  : SV_POSITION;
    float4 positionNDC : TEXCOORD0;                  // 齐次屏幕坐标 (x, y, z, w)，xy 在 [0, w]
    float2 uvDivided   : TEXCOORD1;                  // 顶点里已经除过 w
    noperspective float2 uvDividedNP : TEXCOORD2;    // 同上，但按屏幕空间线性插值
};

Varyings vert(Attributes input)
{
    Varyings output;
    VertexPositionInputs pos = GetVertexPositionInputs(input.positionOS.xyz);
    output.positionCS  = pos.positionCS;
    output.positionNDC = pos.positionNDC;
    output.uvDivided   = pos.positionNDC.xy / pos.positionNDC.w;
    output.uvDividedNP = pos.positionNDC.xy / pos.positionNDC.w;
    return output;
}

float Checker(float2 uv)
{
    float aspect = _ScreenParams.x / _ScreenParams.y;
    float2 cell = floor(uv * float2(_Cells * aspect, _Cells));
    return fmod(abs(cell.x + cell.y), 2.0);
}

half4 frag(Varyings input) : SV_Target
{
    float2 uv;
    int mode = (int)_Mode;
    if (mode == 0)      uv = input.positionNDC.xy / input.positionNDC.w;   // 插值之后再除
    else if (mode == 1) uv = input.uvDivided;
    else if (mode == 2) uv = input.uvDividedNP;
    else                uv = GetNormalizedScreenSpaceUV(input.positionCS);

    float k = Checker(uv);
    half3 col = lerp(half3(0.92, 0.92, 0.94), half3(0.12, 0.42, 0.56), k);
    return half4(col, 1);
}

VARYING vec4 vPositionNDC;     // 齐次屏幕坐标 (x, y, z, w)，xy 在 [0, w]
VARYING vec2 vUvDivided;       // 顶点里已经除过 w
VARYING vec2 vUvDividedNPw;    // 同上，但按屏幕空间线性插值（noperspective 的模拟：先乘 w）
VARYING float vClipW;

#ifdef VERTEX
void main()
{
    VertexPositionInputs pos = GetVertexPositionInputs(positionOS.xyz);
    gl_Position   = pos.positionCS;
    vPositionNDC  = pos.positionNDC;
    vUvDivided    = pos.positionNDC.xy / pos.positionNDC.w;
    vUvDividedNPw = pos.positionNDC.xy / pos.positionNDC.w * pos.positionCS.w;
    vClipW        = pos.positionCS.w;
}
#endif

#ifdef FRAGMENT
float Checker(vec2 uv)
{
    float aspect = _ScreenParams.x / _ScreenParams.y;
    vec2 cell = floor(uv * vec2(_Cells * aspect, _Cells));
    float s = abs(cell.x + cell.y);
    return s - 2.0 * trunc(s / 2.0);   // fmod(s, 2)
}

void main()
{
    vec2 uv;
    int mode = int(_Mode);
    if (mode == 0)      uv = vPositionNDC.xy / vPositionNDC.w;   // 插值之后再除
    else if (mode == 1) uv = vUvDivided;
    else if (mode == 2) uv = vUvDividedNPw / vClipW;
    else                uv = GetNormalizedScreenSpaceUV(gl_FragCoord);

    float k = Checker(uv);
    vec3 col = mix(vec3(0.92, 0.92, 0.94), vec3(0.12, 0.42, 0.56), k);
    fragColor = vec4(col, 1);
}
#endif

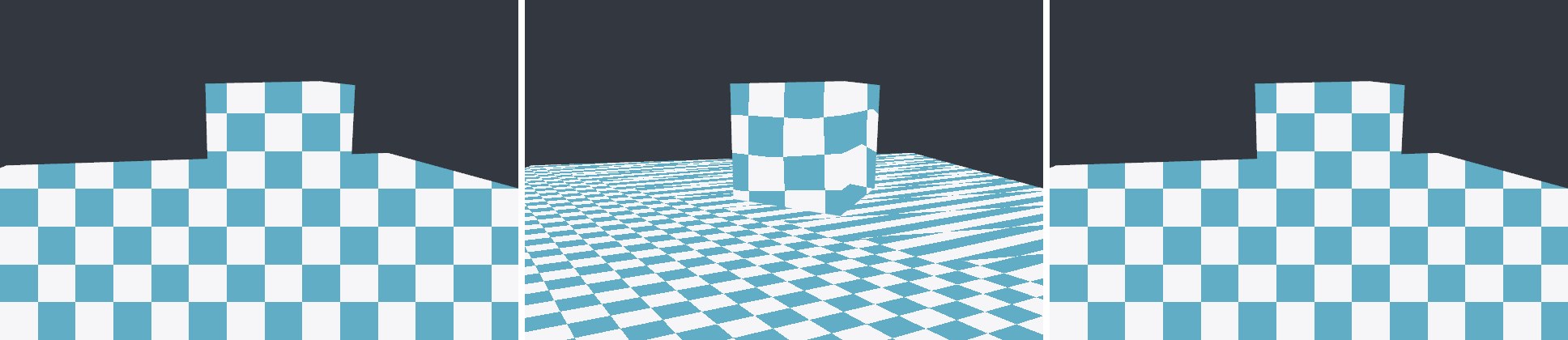

正确的屏幕空间棋盘格应该像一张贴在屏幕上的格子纸，和三维几何毫无关系（左、右）。中图的格子被几何“带歪了”：每个三角形内部的格子沿三角形发生了透视变形，地面两个三角形的交界处还能看到断裂。

为什么左图正确？透视校正插值对 positionNDC 的 xy 和 w 分别做正确的插值，片元里再相除，得到的就是这个像素真实的 x/w。为什么右图也正确？x/w 在屏幕空间本来就是线性的，noperspective 的屏幕空间线性插值恰好吻合。实践中最简单的写法是第四种：直接在片元里用 GetNormalizedScreenSpaceUV(input.positionCS)，由像素坐标除以屏幕尺寸得到 UV，连 Varyings 都省了（Shader 里的 _Mode = 3，结果与左图相同）。

1.17 与 Built-in 管线的差异

如果你有 Built-in 管线的 Shader 经验，下面这张对照表能帮你快速迁移本章涉及的内容（完整的迁移表见附录 D）：
