27.1 Volume 框架

URP 的后处理参数不写在相机上，而写在场景里的 Volume 上。一个 Volume 组件引用一个 Volume Profile 资源，Profile 里是若干个 Volume Component（也叫 Override），比如 Bloom、Tonemapping。每个 Component 里有一组 VolumeParameter，每个参数前面有一个复选框——这就是 overrideState，只有勾上的参数才会参与混合。没勾的参数保持“默认值”，而默认值就是源码里构造参数时写的那个值，例如 Bloom 的 intensity 默认 0，所以只把 Bloom 加进 Profile 却不勾 Intensity，是不会有 Bloom 的。

相机端的开关

• 相机 Inspector 的 Rendering › Post Processing 必须勾选（UniversalAdditionalCameraData.renderPostProcessing）。
• Environment › Volume Mask 决定这台相机受哪些 Layer 上的 Volume 影响；Volume Trigger 决定用哪个 Transform 的位置去判断局部 Volume（默认是相机自己）。
• Renderer（Universal Renderer Data）上的 Post-processing 要启用并指定 Post Process Data（里面是后处理用到的 Shader 和贴图）。
• URP Asset 的 Post-processing 栏有 Grading Mode（Low/High Dynamic Range）、LUT size（默认 32，范围 16～65）、Fast sRGB/Linear conversions、Volume Update Mode 等全局设置。

混合规则

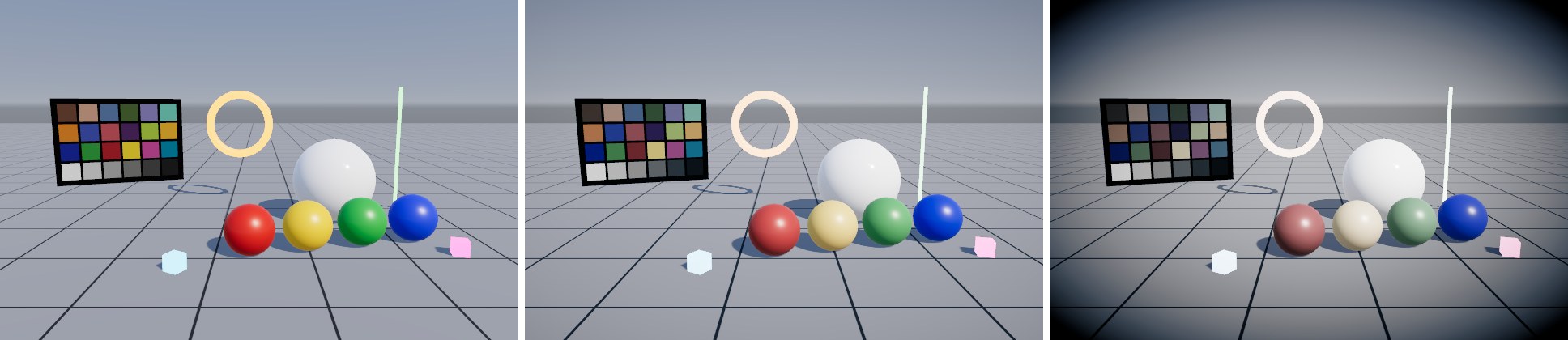

每帧渲染相机前，VolumeManager.Update 先把一个“栈”（VolumeStack，每种 Component 一份）重置为默认值，然后按优先级从低到高遍历所有生效的 Volume，逐个把它们的参数“叠”上去。对每个 Volume，混合系数是：

然后对每个勾选了 override 的参数执行 stateParam.Interp(stateParam, toParam, t)。浮点、颜色、向量参数的 Interp 是线性插值；布尔、枚举、纹理这类参数的默认 Interp 是“t > 0 就直接替换”（VolumeParameter<T>.Interp：m_Value = t > 0f ? to : from）。这解释了两个常见现象：局部 Volume 的 Tonemapping 模式在进入混合区的一瞬间就切换了，不会渐变；多个 Volume 都覆盖同一个参数时，优先级高的最后叠上去，以它的权重为准插值“盖”住前面的结果。注意 blendDistance 的衰减按距离平方计算，不是线性的；碰撞体只用来求“相机到 Volume 的最近距离”（Collider.ClosestPoint，相机在内部时距离为 0），所以局部 Volume 需要一个 Collider（可以设为 Trigger），类型限于 Box、Sphere、Capsule 和凸的 Mesh Collider。

27.2 后处理在一帧里的位置与顺序

URP 14 的后处理由 PostProcessPass 执行，事件是 BeforeRenderingPostProcessing 之后。在它之前还有一个 ColorGradingLutPass，把所有调色效果（白平衡、对比度、曲线……加上色调映射）预先“烘”进一张 LUT。真正处理屏幕像素时的顺序如下：

这个顺序有几个实际含义：Bloom 作用在色调映射之前的 HDR 颜色上，所以它的阈值是 HDR 亮度；Post Exposure 在 Bloom 之后乘上去，调曝光不会改变 Bloom 的阈值判断；Vignette 在色调映射之前，所以 ACES 也会作用在暗角颜色上；颗粒在色调映射之后的显示空间加。另外，几乎所有“屏幕空间”的效果都被合并进 Uber 一个 Pass，只有景深、运动模糊、Panini 和 Bloom 金字塔需要额外的全屏 Pass——这也是 URP 在移动端后处理开销可控的原因。

27.3 本章的样板场景

为了让每个效果都“有东西可调”，所有对比图使用同一个场景：左边是一块 24 色标准色卡（用 Unlit 显示，颜色值取公开的常见近似值），可以精确看出调色对各种色相、灰阶的影响；中间是红黄绿蓝四个彩色球和一个高光很强的白球；后方和地面上有几个亮度远大于 1 的自发光物体（橙色圆环、青色和品红方块、绿色灯管），用来测试 Bloom 和色调映射。除特别说明，图中都开启了 ACES 色调映射作为基础，这样对比的只是被讨论的那个效果。图中的“关”指的是该效果关闭但其他设置不变。

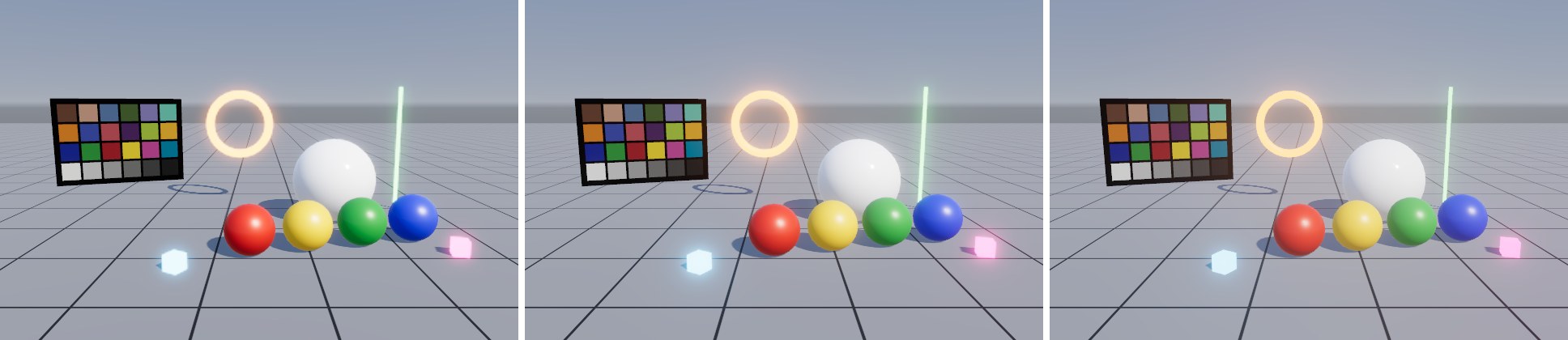

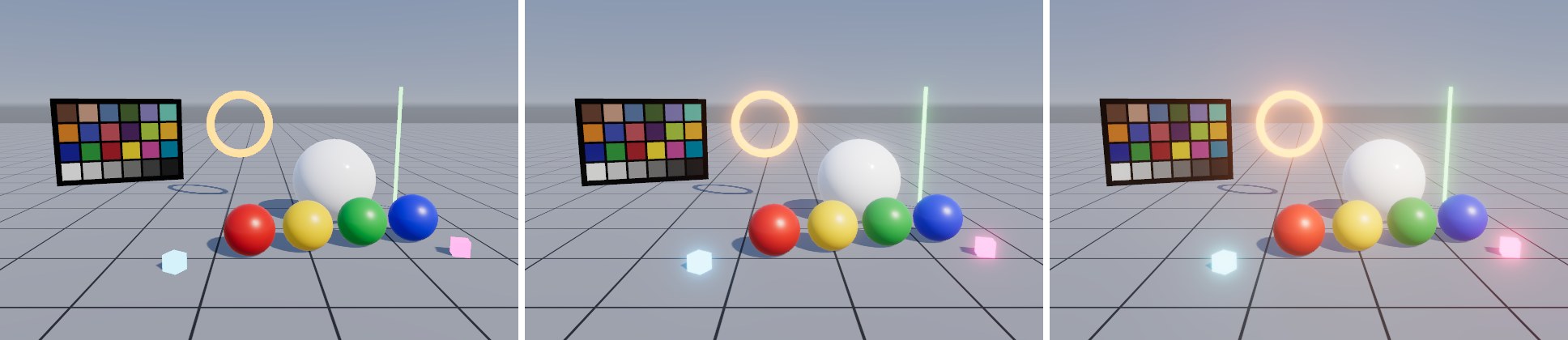

27.4 Bloom

Bloom 模拟镜头和人眼中强光向周围的散射。URP 的实现是经典的“亮度提取 + 高斯金字塔 + 逐级上采样合成”，代码在 PostProcessPass.SetupBloom 和 Shaders/PostProcessing/Bloom.shader。

预过滤：先按 min(Clamp, color) 截断，然后以 RGB 三通道的最大值作为亮度做软阈值。设亮度为 b、阈值为 T、拐点 K = T/2：

亮度在 T − K 以下完全不贡献，T + K 以上按 b − T 线性贡献，中间用二次曲线平滑过渡，避免阈值处出现硬边。也就是说，Bloom 只取“超出阈值的那部分能量”。

金字塔：预过滤结果写入半分辨率的 mip0，然后每一级先 2 倍降采样并做 9 次采样的高斯模糊，再做一次可分离的第二遍模糊。上采样从最小一级往回走，每一级 up[i] = lerp(down[i], up[i+1], scatter)。把它展开，最终结果是各级的加权和，权重为 (1−s)、s(1−s)、s²(1−s)……：Scatter 越大，越多能量来自分辨率低、模糊半径大的层级，光晕就越大越柔。

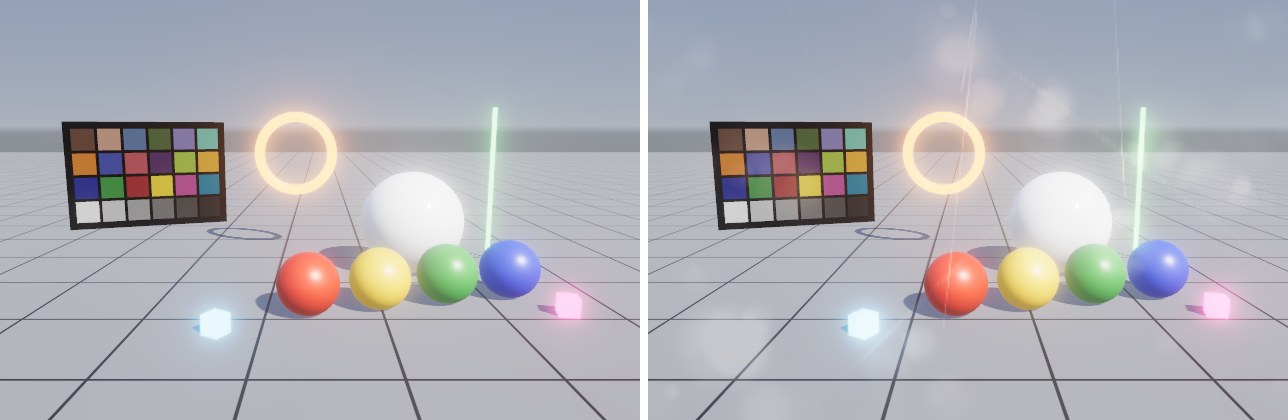

Dirt：Uber 里的合成是 color += bloom × intensity × tint，开了 Dirt 再加 dirt × dirtIntensity × bloom。脏污贴图按“覆盖”方式缩放到屏幕，保持自身长宽比（多出的部分裁掉）。由于它乘的是 Bloom 的亮度，只有画面上有强光的区域附近才显出脏污，这正是真实镜头的表现。

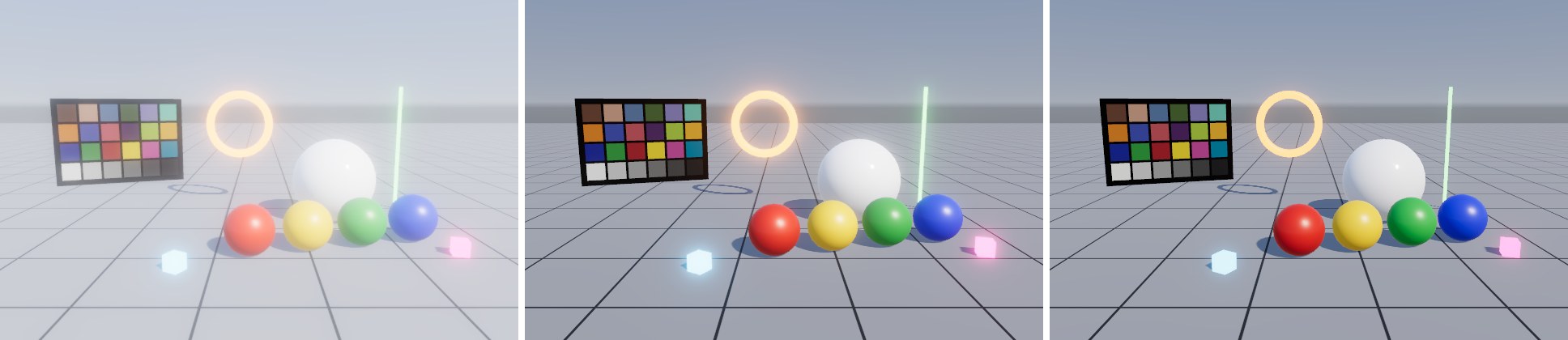

使用建议：Bloom 的物理前提是 HDR——只有亮度超过 1 的像素才“应该”泛光，所以通常把 Threshold 保持在 1 左右，让美术用自发光强度控制谁发光，而不是降低阈值让整个画面都泛光。移动端可以把 Downscale 设为 Quarter、关闭 High Quality Filtering、Max Iterations 降到 4～5；Bloom 金字塔的每一级都是一次全屏（缩小后的）读写，带宽是主要开销。

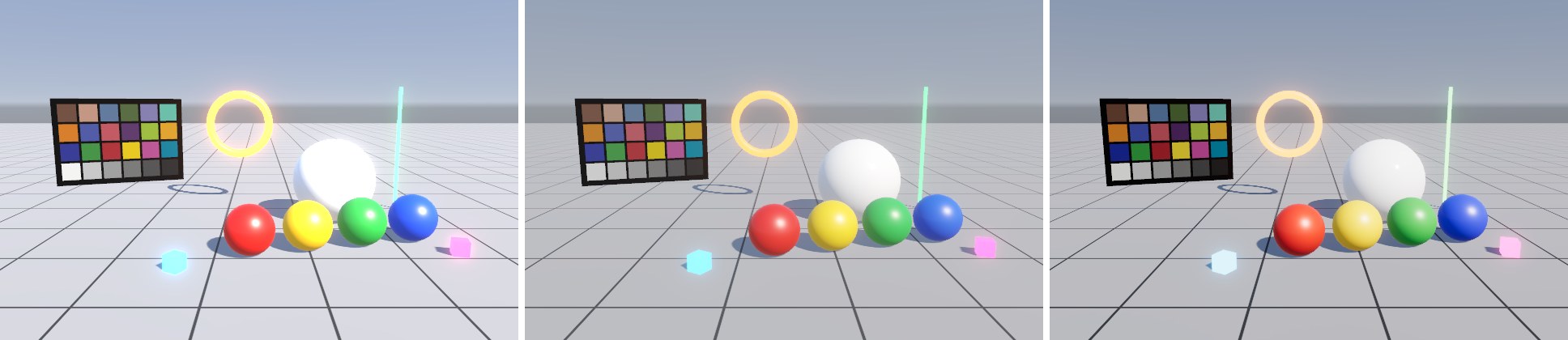

27.5 Tonemapping

场景渲染在线性 HDR 空间进行，亮度没有上限；显示器只能显示 0～1（SDR）。最简单的处理是截断，结果是高光处的颜色先在某个通道饱和、再整体变白，丢失层次。色调映射（Tonemapping）用一条 S 形曲线把 [0, ∞) 压到 [0, 1)，同时保留暗部对比、柔和地滚降高光。

Neutral 是 John Hable 风格的“艺术友好”曲线（Color.hlsl 的注释写的是 Hable/Hejl/Frostbite），对色相影响很小，参数固定：白点 5.3，也就是线性亮度 5.3 会被映射到 1。它适合需要自己做完整调色、不希望色调映射带来额外“风格”的项目。

// 摘自 core 14 ShaderLibrary/Color.hlsl
float3 NeutralCurve(float3 x, real a, real b, real c, real d, real e, real f)
{
    return ((x * (a * x + c * b) + d * e) / (x * (a * x + b) + d * f)) - e / f;
}
// NeutralTonemap: a=0.2 b=0.29 c=0.24 d=0.272 e=0.02 f=0.3, whiteLevel=5.3
// whiteScale = 1 / NeutralCurve(whiteLevel); x = NeutralCurve(x * whiteScale) * whiteScale

ACES 采用电影工业 ACES 标准中的参考渲染变换（RRT）和输出变换（ODT）的近似实现：先把颜色从 sRGB 原色转换到 ACES 的 AP0/AP1 色域，在那里做色调映射，再转回来。它的曲线更陡、对比更强，暗部压得更深，高光的饱和颜色会逐渐偏向白色（亮橙色变黄、亮蓝色变青白），给画面一种“电影感”。代价是它会改变色相与饱和度，美术在 ACES 下调好的颜色切到 Neutral 会显得不一样，所以项目早期就应该定下用哪一个。

Grading Mode 与色调映射在哪做。URP Asset 的 Grading Mode 为 High Dynamic Range 时，调色和色调映射一起烘进一张以 LogC 编码的 3D LUT（LutBuilderHdr.shader），Uber 里只查一次表；为 Low Dynamic Range 时，Uber 先做色调映射（ApplyTonemap），再在 0～1 的范围里查 LDR LUT。HDR 模式下调色作用在色调映射之前的线性 HDR 数据上，结果更自然（比如对比度不会把高光直接推爆），也是 HDR 渲染时的推荐设置；LDR 模式更便宜一点，适合不开 HDR 的低端配置。本章所有图都使用 HDR Grading。

27.6 调色效果的总顺序

接下来的九个效果（Color Adjustments、White Balance、Split Toning、Channel Mixer、Shadows Midtones Highlights、Lift Gamma Gain、Color Curves、Tonemapping，以及 Color Lookup）都不在屏幕上逐像素做，而是在 ColorGradingLutPass 里写进同一张 LUT。读 LutBuilderHdr.shader 的 ColorGrade 函数可以得到精确的处理顺序：

1. LogC 解码回线性；
2. White Balance：转到 LMS 空间乘系数，再转回；
3. Contrast：在对数空间（ACES 模式下是 ACEScc，否则是 LogC）围绕中灰点缩放；
4. Color Filter：直接乘颜色；然后把负值钳到 0；
5. Split Toning：在近似 Gamma 2.2 空间做两次柔光混合；
6. Channel Mixer：3×3 矩阵；
7. Shadows Midtones Highlights：按亮度分三段加权乘色；
8. Lift Gamma Gain：color × gain + lift，再做幂；
9. HSV 运算：Hue vs Sat、Sat vs Sat、Lum vs Sat 三条曲线得到饱和度倍数，Hue Shift 与 Hue vs Hue 改色相；
10. Saturation：围绕亮度缩放；
11. YRGB 曲线：先用 FastTonemap 把值压进 0～1，依次过 Master、R、G、B 曲线，再逆变换回去；
12. 最后 Tonemapping（在 LUT 的后续步骤中）。

Post Exposure 不在这里，它在 Uber 里查表之前直接乘到颜色上；Color Lookup（用户 LUT）也不在这里，它在 Uber 里于内部 LUT 之后、在 sRGB 空间中查第二张表。理解这个顺序能解释很多“调了没效果”的问题：比如先用 Channel Mixer 把画面变黑白，后面 Shadows Midtones Highlights 上的颜色仍然会生效；而 Saturation 设为 −100 在 Split Toning 之后执行，会把 Split Toning 的颜色一起去掉。

因为所有调色最终都烘进 LUT，它们在屏幕上的开销与开启几个无关——只要开了后处理，Uber 里永远有一次 LUT 查询。LUT 本身每帧重新生成（32³ = 32768 个像素的小图），开销很小。LUT 尺寸 32 对大多数项目足够；画面中有大面积平滑渐变（天空）且调色很激进时，才需要考虑 64 来减少色带。

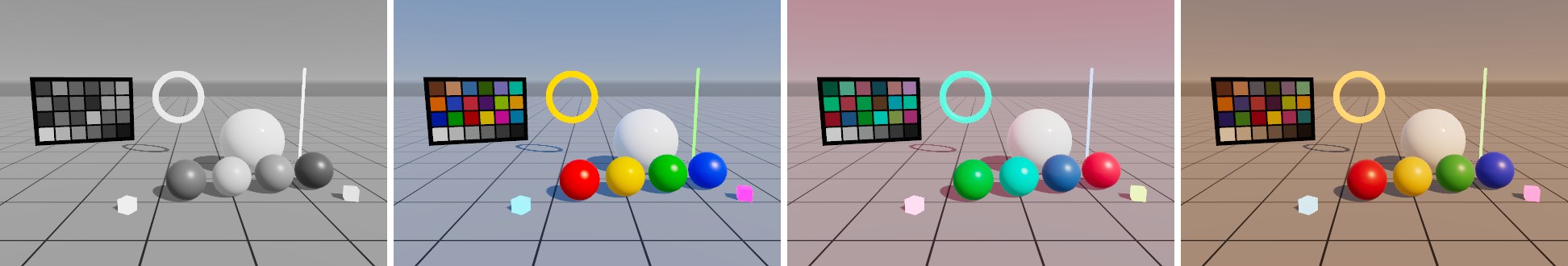

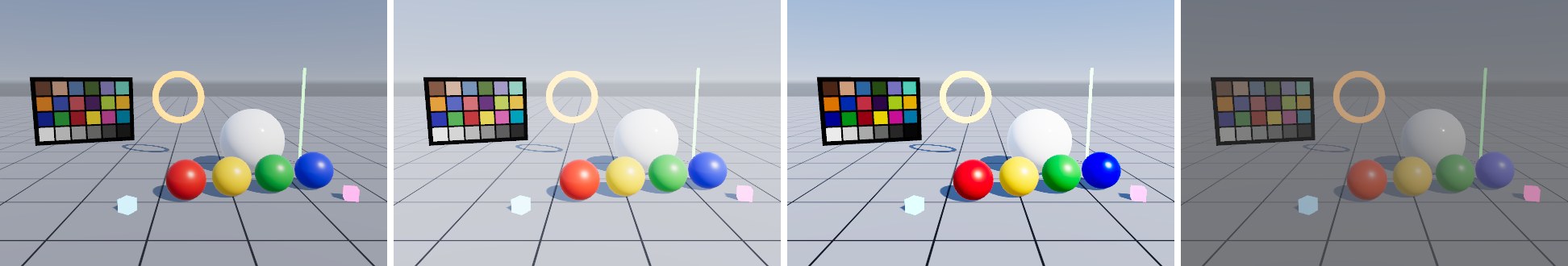

27.7 Color Adjustments

对比度在对数空间调整是一个重要细节：线性空间的对比度会把高光推到无穷、把暗部压成负数；对数空间里围绕中灰缩放，相当于对“曝光档位”做缩放，暗部和亮部对称变化，这与摄影中的对比度直觉一致。另外注意 Saturation 用的“亮度”是 GetLuminance（Rec.709 系数），去色后的灰度与人眼亮度感知一致，黄色比蓝色亮得多，这正是图中黑白版本里黄球最亮、蓝球最暗的原因。

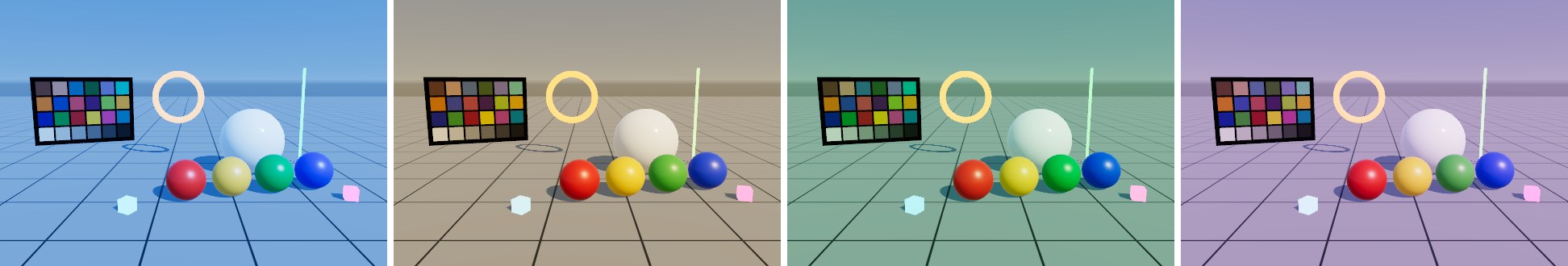

27.8 White Balance

白平衡用两个参数模拟相机的色温和色调校正：Temperature（−100～100，负值偏蓝、正值偏黄）和 Tint（−100～100，负值偏绿、正值偏品红）。C# 端 ColorUtils.ColorBalanceToLMSCoeffs 把它们换算成 LMS（人眼三种视锥细胞的响应空间）中的三个缩放系数；Shader 里把颜色转到 LMS、逐通道相乘、再转回线性 RGB。这比直接在 RGB 上乘色更接近真实的白平衡：它模拟的是“换了一种光源颜色、眼睛重新适应”，对中性灰的影响最明显，对饱和色的影响相对温和。

白平衡最常见的用途是统一不同场景的“冷暖基调”：夜景偏冷、黄昏偏暖。数值一般在 ±10～±30 就足够，图中的 ±60 只是为了看清效果。

27.9 Lift Gamma Gain

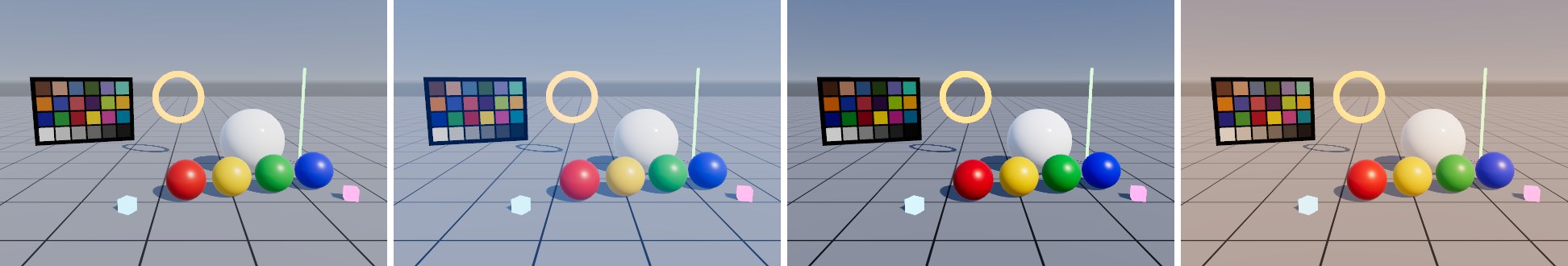

这是调色软件里经典的三色轮：Lift 控制暗部、Gamma 控制中间调、Gain 控制亮部。每个参数是一个 Vector4：xyz 是色轮上选的颜色（默认 1,1,1），w 是色轮下方的亮度滑条（默认 0）。它们在 ColorUtils.PrepareLiftGammaGain 中被换算：

// 摘自 core 14 Runtime/Utilities/ColorUtils.cs（节选）
lift.xyz  = GammaToLinear(lift.xyz) * 0.15f;   lift.xyz  = lift.xyz - Luminance(lift) + lift.w;
gamma.xyz = GammaToLinear(gamma.xyz) * 0.8f;   gamma.xyz = 1 / max(gamma.xyz - Luminance(gamma) + gamma.w + 1, 1e-3);
gain.xyz  = GammaToLinear(gain.xyz) * 0.8f;    gain.xyz  = gain.xyz - Luminance(gain) + gain.w + 1;

注意每个颜色都减去了自身的亮度：色轮上选的颜色只决定“往哪个方向偏色”，亮度由 w 单独控制。Shader 中的应用是：

Lift 是加法偏移，对暗部影响最大（0 附近的值加上偏移变化最明显）；Gain 是乘法，对亮部影响最大；Gamma 是幂，0 和 1 两端不动、中间弯曲。

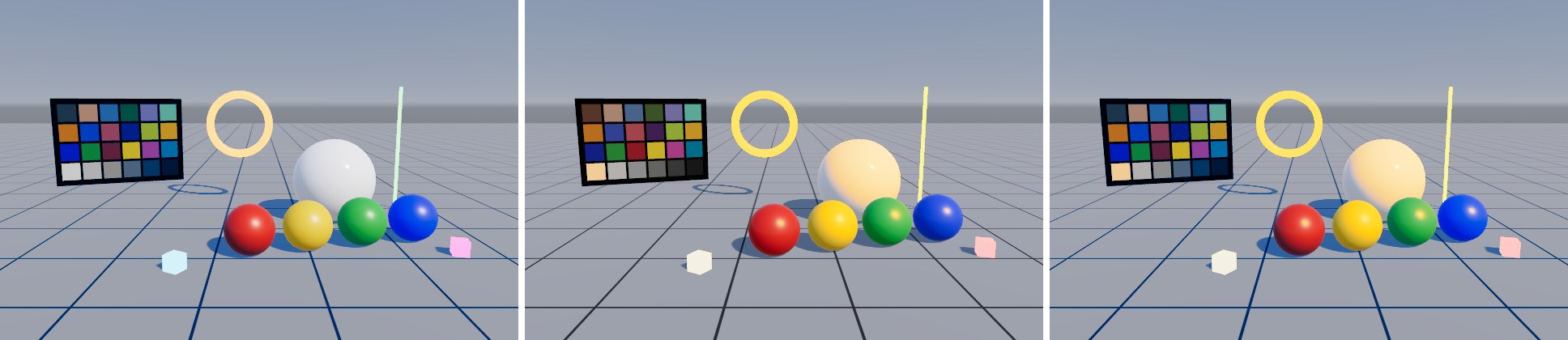

27.10 Shadows Midtones Highlights

与 Lift Gamma Gain 目的相近，但用的是“按亮度分段加权乘色”，并且分段位置可调。shadows、midtones、highlights 三个 Vector4 经 PrepareShadowsMidtonesHighlights 处理：xyz 转线性，w 为亮度（正值乘 4、负值乘 1 后加到 xyz 上）。Shader 中：

// 摘自 URP 14 Shaders/PostProcessing/LutBuilderHdr.shader
luma = GetLuminance(colorLinear);
float shadowsFactor = 1.0 - smoothstep(_ShaHiLimits.x, _ShaHiLimits.y, luma);
float highlightsFactor = smoothstep(_ShaHiLimits.z, _ShaHiLimits.w, luma);
float midtonesFactor = 1.0 - shadowsFactor - highlightsFactor;
colorLinear = colorLinear * _Shadows.xyz * shadowsFactor
            + colorLinear * _Midtones.xyz * midtonesFactor
            + colorLinear * _Highlights.xyz * highlightsFactor;

_ShaHiLimits 就是 Inspector 下方的 Shadows Start/End、Highlights Start/End，默认 0、0.3、0.55、1。下图画出了默认参数下三个权重随亮度的变化，三者之和恒为 1：

与 Lift Gamma Gain 相比，Shadows Midtones Highlights 的分段是“硬性”的权重分配，调整阴影色时中间调完全不受影响，更容易做出“暗部冷、亮部暖”的分离效果；Lift Gamma Gain 的作用范围则是数学曲线自然决定的，过渡更柔和。两者可以同时使用，执行顺序是先 SMH 后 LGG。

27.11 Channel Mixer

通道混合器就是一个 3×3 矩阵：输出的每个通道是输入三个通道的加权和，权重来自九个滑条（−200～200，除以 100 后使用）。默认是单位矩阵（Red Out 的 Red In 为 100，其余为 0）。

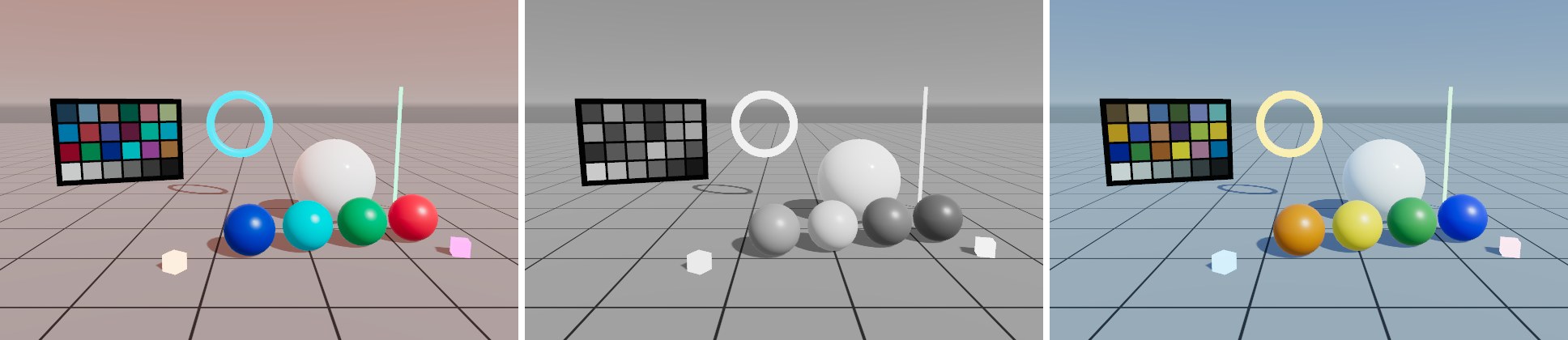

黑白摄影里“加红色滤镜让天空变暗、皮肤变亮”的技巧，就是图中间这种做法：三个输出用同一组系数，系数决定哪种颜色在灰度里更亮。行内三个系数之和大于 1 会整体提亮，小于 1 会变暗，做黑白时通常让它们的和等于 1（即 100）。

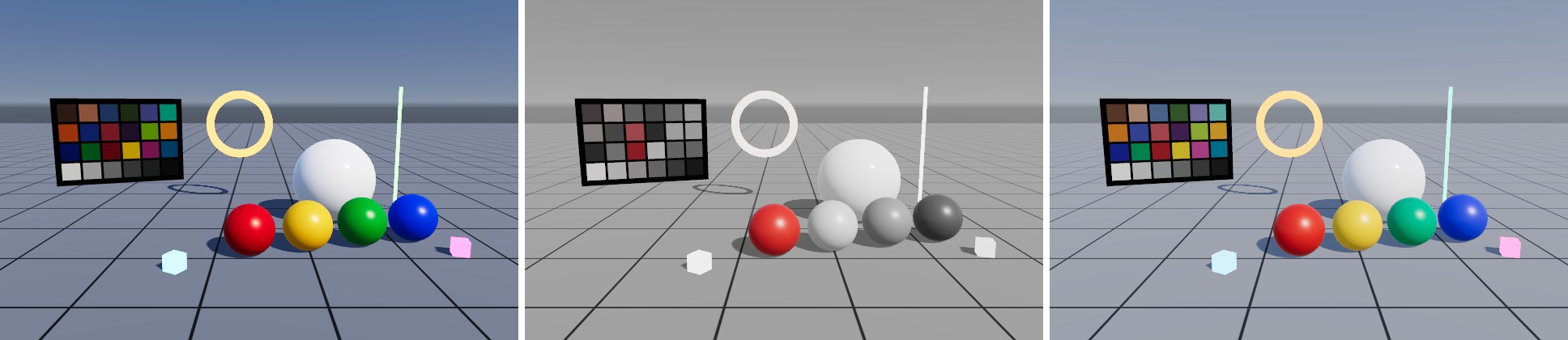

27.12 Color Curves

Color Curves 提供八条曲线，分两组。YRGB 组：Master、Red、Green、Blue，横轴是输入值、纵轴是输出值，作用在 FastTonemap 压缩到 0～1 的数据上（x / (1 + max(r,g,b))），处理完再逆变换回 HDR，因此在 HDR 下也能安全使用。色相/饱和度组：Hue vs Hue、Hue vs Sat、Sat vs Sat、Lum vs Sat，纵轴 0.5 表示不变；Hue vs Hue 把纵轴偏离 0.5 的量加到色相上，三条“vs Sat”曲线的值乘以 2 后连乘得到饱和度倍数（所以曲线拉到 0 是完全去色，拉到 1 是饱和度翻倍）。Hue 类曲线是循环的（0 和 1 都是红色），对应 TextureCurve 构造函数的 loop = true。

ColorCurves 的 IsActive() 永远返回 true——所有曲线在默认状态下都是恒等映射，所以开不开都在 LUT 里，没有额外开销。

用代码设置曲线时要注意 Keyframe 的切线：只给时间和值的构造函数切线为 0，曲线在每个关键点都是平的，S 曲线会变成一级级台阶，造成奇怪的偏色（本书的配图就因为这个出过一次“天空变紫”的问题）。需要平滑曲线时给出合适的入/出切线，或者在 Inspector 里用曲线编辑器调。

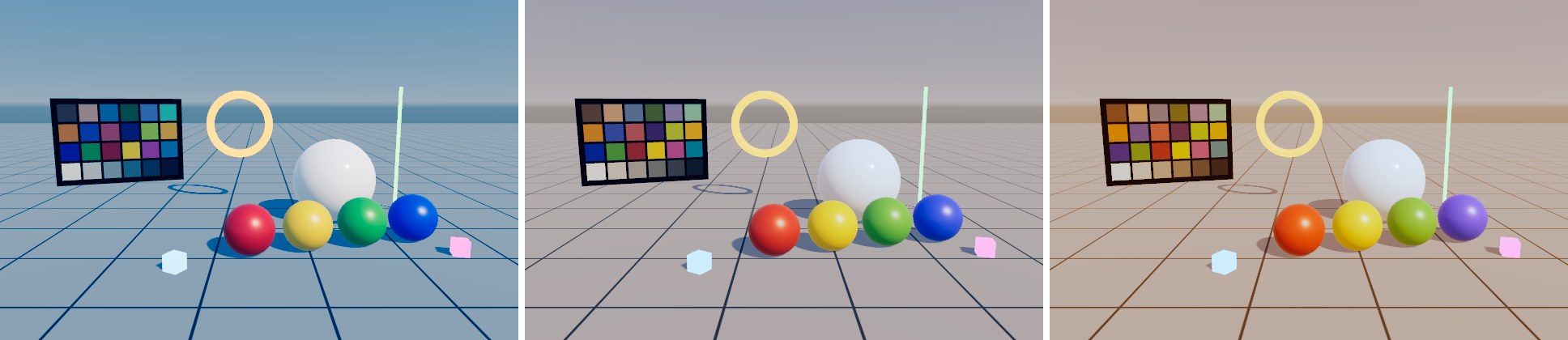

27.13 Split Toning

分离色调给暗部和亮部分别染上一种颜色，是摄影后期中最常见的风格化手段。参数有 Shadows 颜色、Highlights 颜色（默认都是中灰 0.5，即不染色）和 Balance（−100～100）。实现上，URP 刻意在近似 Gamma 2.2 空间中计算以匹配 Adobe 软件的效果（源码注释原话：“counter-intuitive”），并用柔光（Soft Light）混合：

// 摘自 URP 14 LutBuilderHdr.shader
float balance = _SplitShadows.w;                         // = Balance / 100
float3 colorGamma = PositivePow(colorLinear, 1.0 / 2.2);
float luma = saturate(GetLuminance(saturate(colorGamma)) + balance);
float3 splitShadows = lerp((0.5).xxx, _SplitShadows.xyz, 1.0 - luma);
float3 splitHighlights = lerp((0.5).xxx, _SplitHighlights.xyz, luma);
colorGamma = SoftLight(colorGamma, splitShadows);
colorGamma = SoftLight(colorGamma, splitHighlights);

柔光混合以 0.5 为中性：混合色大于 0.5 提亮并染色，小于 0.5 压暗并染色。Balance 直接加到亮度上：正值让更多像素被当作“亮部”，Highlights 的颜色占主导；负值则 Shadows 颜色占主导。

27.14 Color Lookup

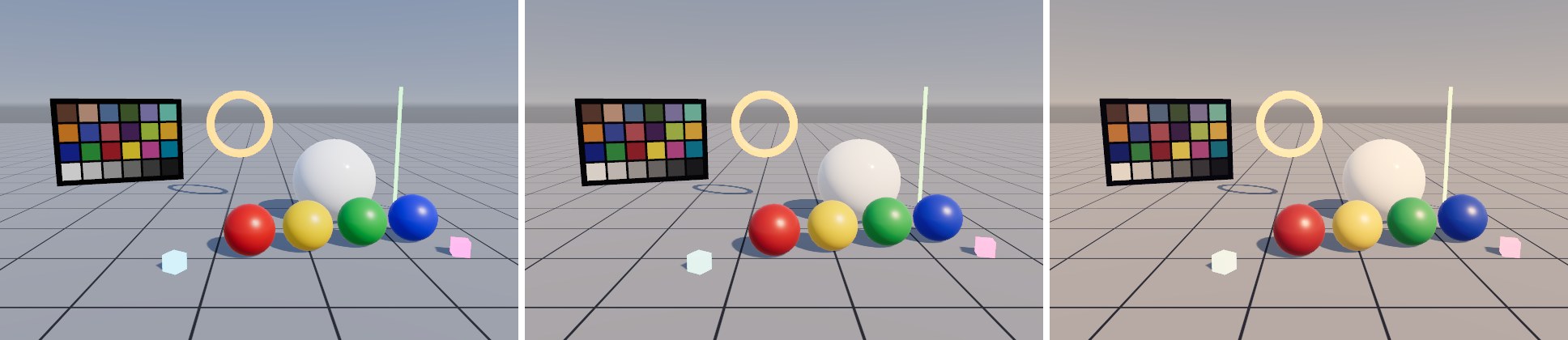

Color Lookup 让你用一张外部 LUT 贴图做调色：在 Photoshop、DaVinci Resolve 等软件里对一张“中性 LUT 图”调色，导出后交给 URP，就能在游戏里复现同样的调色。参数只有 Texture 和 Contribution（0～1 的混合比例）。

贴图格式由 ColorLookup.ValidateLUT 规定：高度必须等于 URP Asset 的 LUT size（默认 32），宽度等于高度的平方，且不能是 sRGB 格式（导入设置里要取消 sRGB，压缩选 None）。不满足时 IsActive() 返回 false，效果静默失效，Inspector 上会有提示。

LUT 中存的是 sRGB 编码的颜色：Uber 里会先把颜色钳到 0～1、转到 sRGB，再查用户 LUT，最后转回线性（ApplyColorGrading 中的 GetLinearToSRGB/GetSRGBToLinear）。HDR Grading 模式下，用户 LUT 作用在内部 LUT（含色调映射）之后，所以它看到的已经是色调映射后的 0～1 数据，这与在调色软件里对一张 SDR 截图调色的情形一致。下面的代码程序化生成一张“暖调褪色胶片”LUT：

static Texture2D MakeLut(int size)
{
    var t = new Texture2D(size * size, size, TextureFormat.RGBA32, false, true) { name = "ch27_lut", wrapMode = TextureWrapMode.Clamp, filterMode = FilterMode.Bilinear, hideFlags = HideFlags.DontSave };
    var px = new Color[size * size * size];
    for (int b = 0; b < size; b++)
        for (int g = 0; g < size; g++)
            for (int r = 0; r < size; r++)
            {
                var c = new Vector3(r, g, b) / (size - 1);            // 输入：sRGB 0..1
                float l = Vector3.Dot(c, new Vector3(0.299f, 0.587f, 0.114f));
                c = Vector3.Lerp(new Vector3(l, l, l), c, 0.7f);     // 去掉 30% 饱和度
                c = new Vector3(c.x * 1.06f + 0.03f, c.y * 0.98f + 0.025f, c.z * 0.85f + 0.06f);  // 暖色 + 抬黑（褪色感）
                for (int k = 0; k < 3; k++)                            // 轻微 S 曲线
                {
                    float v = Mathf.Clamp01(c[k]);
                    c[k] = Mathf.Lerp(v, v * v * (3 - 2 * v), 0.35f);
                }
                // 横条布局：第 b 个 size×size 小方块对应蓝色 = b，方块内 x = 红、y = 绿
                px[g * size * size + b * size + r] = new Color(c.x, c.y, c.z, 1);
            }
    t.SetPixels(px); t.Apply();
    return t;
}

实际工作流：用 URP 包里的中性 LUT 或者用代码生成一张中性 LUT（把上面代码里的调色步骤去掉即可），在游戏里截一张没有用户 LUT 的画面，把截图和中性 LUT 一起放进调色软件，对截图调色的同时把同样的调整应用到 LUT 图上，导出 LUT 图并按上面的格式导入。只要截图时的 Volume 设置与最终一致，游戏里的结果就和调色软件里看到的一样。

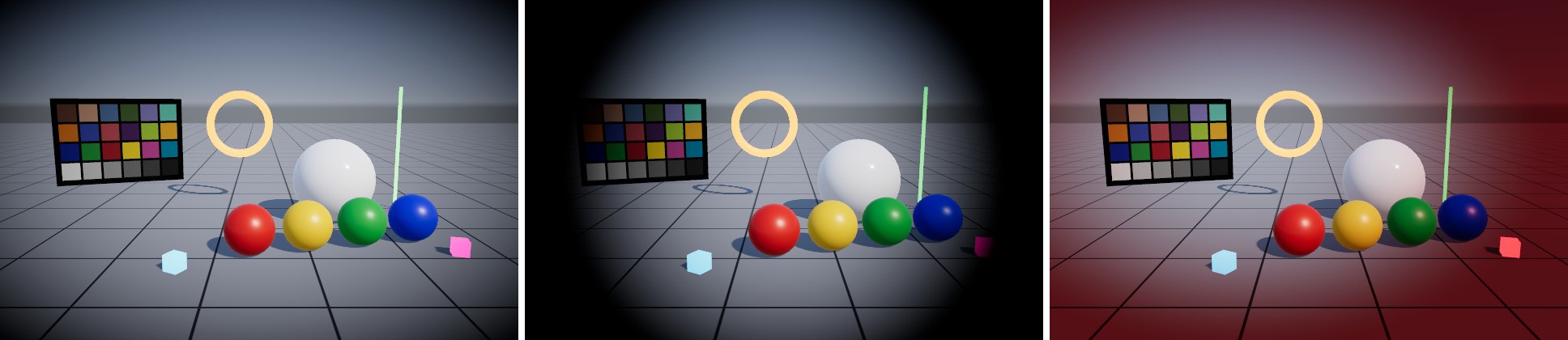

27.15 Vignette

暗角模拟镜头边缘的光衰减，把视线引向画面中心。参数：Color（默认黑）、Center（默认 0.5,0.5）、Intensity（0～1）、Smoothness（0.01～1）、Rounded（是否为正圆）。C# 端把 Intensity 乘 3、Smoothness 乘 5，Rounded 时把屏幕宽高比作为 x 方向的缩放。Shader 中：

// 摘自 URP 14 Shaders/PostProcessing/Common.hlsl
float2 dist = abs(uv - center) * intensity;
dist.x *= roundness;                                  // Rounded 时为宽高比，否则为 1
float vfactor = pow(saturate(1.0 - dot(dist, dist)), smoothness);
return input * lerp(color, (1.0).xxx, vfactor);

不勾 Rounded 时，距离在 UV 空间计算，宽屏下暗角是一个横向拉长的椭圆，正好贴合屏幕；勾上后在像素空间是正圆，左右两侧会压得更多。注意暗角是“乘以颜色”，颜色不是黑色时就成了带色的边框，可以做受伤、中毒、潜行等状态提示（27.21 节的例子）。

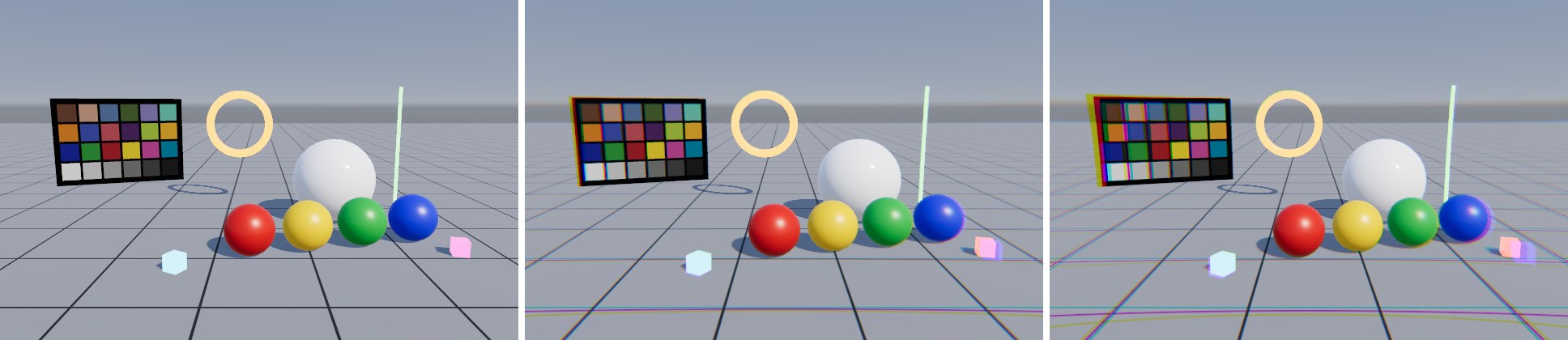

27.16 Chromatic Aberration

色差（色散）模拟镜头对不同波长折射率不同造成的彩边，越靠近画面边缘越明显。URP 14 用的是 HDRP 色差的“快速版”：只采样三次，分别取 R、G、B。

// 摘自 URP 14 Shaders/PostProcessing/UberPost.shader
float2 coords = 2.0 * uv - 1.0;
float2 end = uv - coords * dot(coords, coords) * ChromaAmount;   // ChromaAmount = intensity × 0.05
float2 delta = (end - uv) / 3.0;
half r = SAMPLE(... uvDistorted).x;
half g = SAMPLE(... DistortUV(delta + uv)).y;
half b = SAMPLE(... DistortUV(delta * 2.0 + uv)).z;

偏移量与到中心距离的平方成正比、方向指向中心，所以中心完全没有色差，四角最强：Intensity = 1 时屏幕角落的蓝通道向内偏移约 6.7% 的屏幕宽度。它在 Uber 里只是多了两次采样，非常便宜；但它会让画面边缘的细节变糊，UI 和文字不应受它影响（URP 的后处理默认不作用于 Screen Space - Overlay 的 UI）。

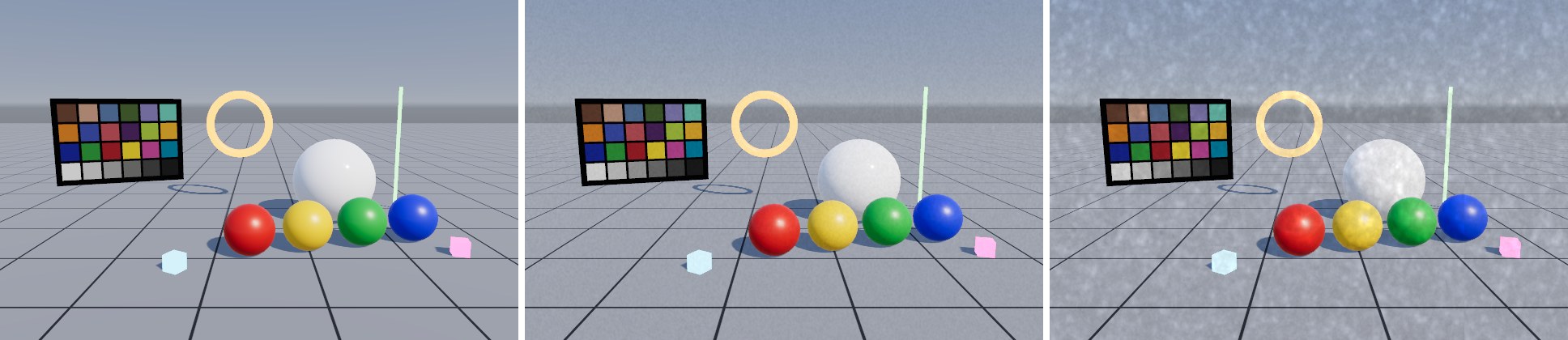

27.17 Film Grain

胶片颗粒在画面上叠加噪声，既是风格化手段，也能掩盖色带。参数：Type（Thin1、Thin2、Medium1～6、Large01、Large02 十种内置颗粒贴图，或 Custom 自定义贴图）、Intensity、Response。内置贴图在 Post Process Data 里，每帧随机偏移平铺位置，所以颗粒是动态的。Shader 中：

// 摘自 URP 14 Shaders/PostProcessing/Common.hlsl（ApplyGrain）
half grain = SAMPLE_TEXTURE2D(GrainTexture, GrainSampler, uv * scale + offset).w;
grain = (grain - 0.5) * 2.0;                       // 0.5 为中性，映射到 [-1, 1]
float lum = 1.0 - sqrt(Luminance(input));
lum = lerp(1.0, lum, response);                    // Response 越大，亮部的颗粒越少
return input + input * grain * intensity * lum;

颗粒是“乘以输入颜色”后再加的，所以纯黑处没有颗粒；Response 让颗粒集中在暗部和中间调，这符合真实胶片的特性。颗粒在色调映射之后施加；如果开启了 FXAA 或渲染缩放，URP 会把颗粒挪到 Final Post 里在最后做，避免被抗锯齿抹掉。

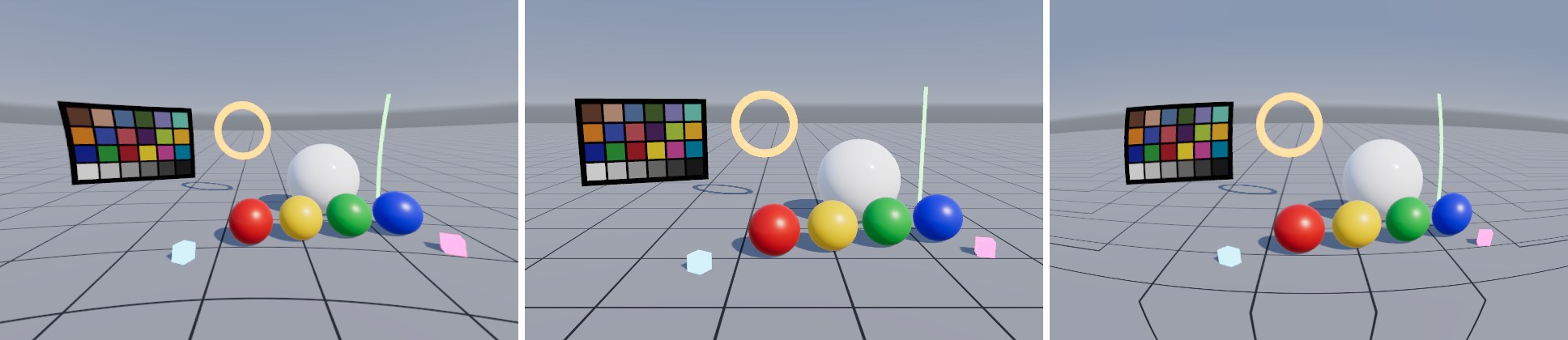

27.18 Lens Distortion

镜头畸变改变 Uber 采样时的 UV，模拟桶形（Barrel）和枕形（Pincushion）畸变。参数：Intensity（−1～1）、X/Y Multiplier（各方向的强度系数，设为 0 可关闭某个方向）、Center、Scale（整体缩放，用来把被推出屏幕的边缘拉回来）。C# 端把 Intensity 换算成一个角度 θ = min(160°, 1.6 × |intensity × 100|) 和 σ = 2tan(θ/2)，Shader 中按到中心的距离 r 做非线性映射：正值用 tan(r·θ)/(r·σ) 把采样点往外推，图像向中心收缩、呈桶形（鱼眼）；负值用 atan 反向映射，呈枕形。

畸变会影响 Bloom、色差、暗角使用的 UV（它们都用 uvDistorted），但不会改变景深、运动模糊这些在 Uber 之前完成的效果。另外，Scene 视图相机会跳过 Lens Distortion（SetupLensDistortion 的 !isSceneView 条件），所以只能在 Game 视图看到。

27.19 Panini Projection

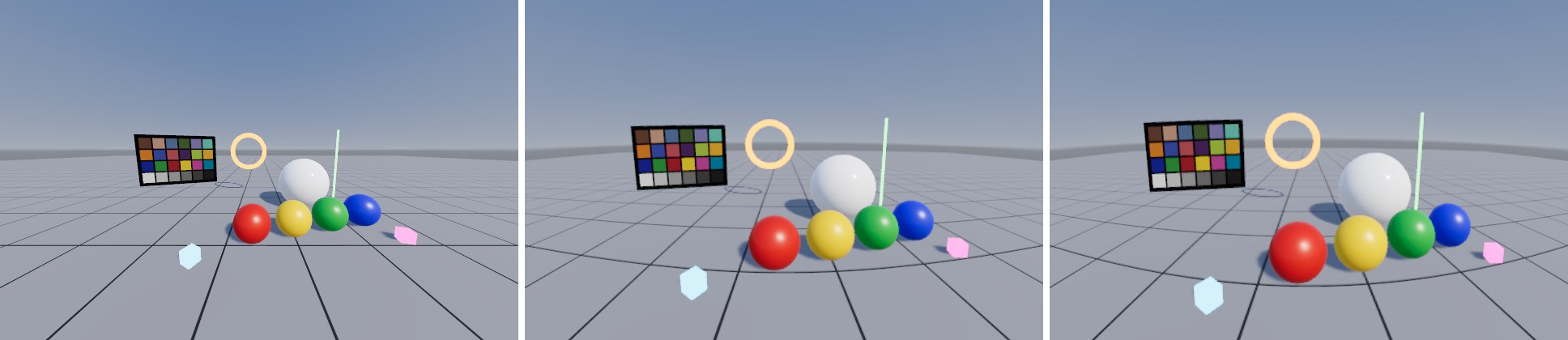

超广角（视场角 90° 以上）的透视投影会让画面边缘的物体被严重拉伸——球变成椭圆、人像变宽。Panini 投影是一种“圆柱形”的替代投影：水平方向上把视线投到圆柱面上，保持竖直线是直的，同时大幅减少边缘拉伸。参数：Distance（0～1，0 为普通透视，1 为完全的圆柱投影）、Crop To Fit（0～1，裁掉投影后画面四角出现的空白区域）。

Panini 在 Uber 之前单独占一个全屏 Pass（PaniniProjection.shader），IsTileCompatible 返回 false，在 TBDR 移动 GPU 上会打断 tile 内的连续处理。它主要用于竞速、第一人称射击这类需要大视野的游戏，视场角不大时没有必要开。

27.20 Depth of Field

景深模拟镜头只能对一个距离精确对焦。URP 14 有两种模式，都在半分辨率下工作，都需要深度纹理（URP 会自动请求）。

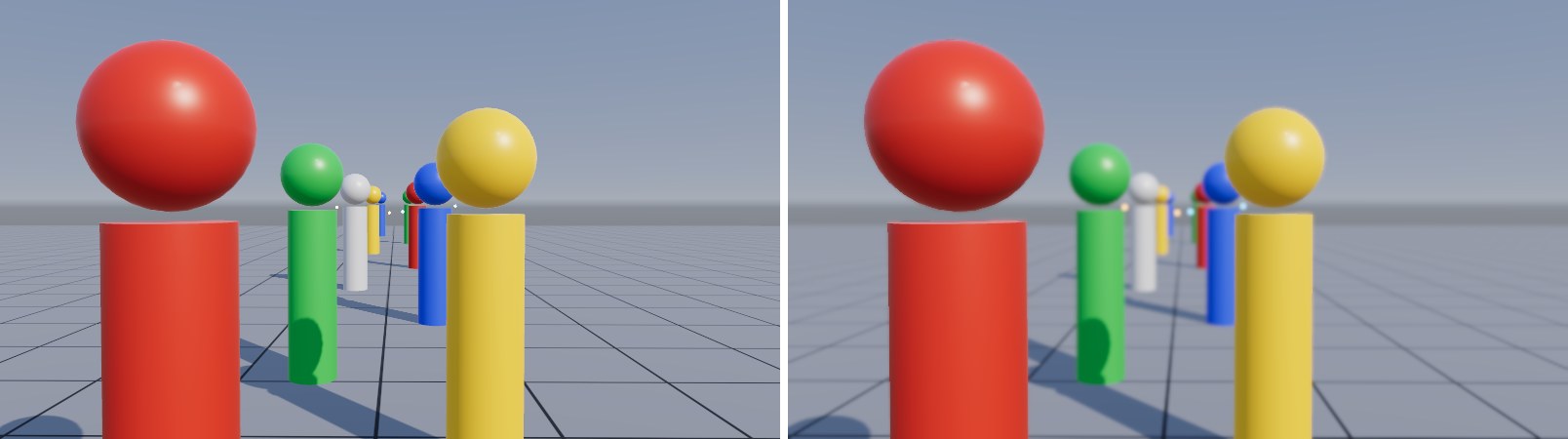

Gaussian

“只有远景模糊”的快速近似（DepthOfFieldMode.Gaussian 的注释：Non physical, fast, small radius, far blur only）。参数 Start、End、Max Radius（0.5～1.5）、High Quality Sampling。弥散圆（CoC）按深度线性计算：

最大模糊半径在 C# 中按 maxRadius × (半分辨率宽度 / 1080) 换算，并限制在 2 以内，所以低分辨率下模糊半径也相应变小。适合移动端和“远景虚化”这种简单需求。

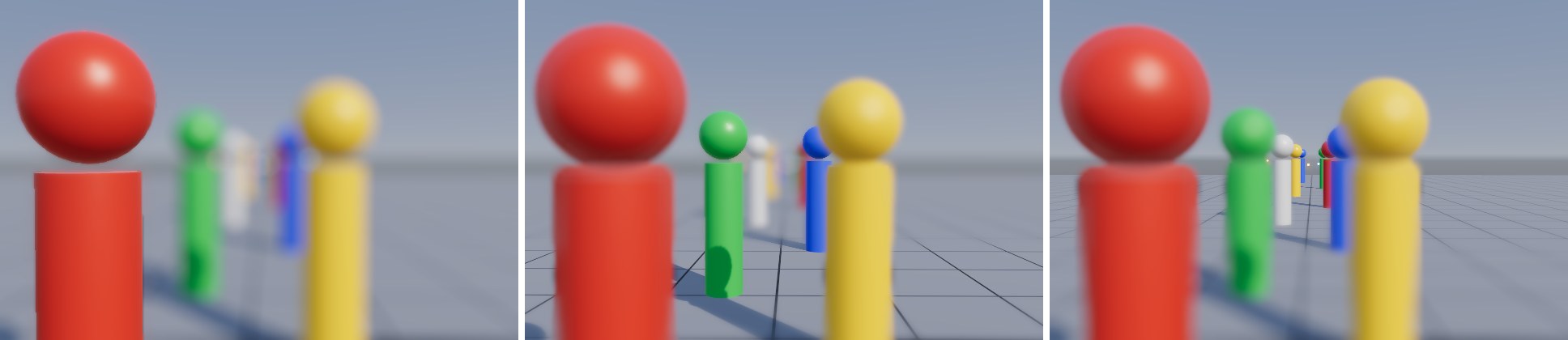

Bokeh

基于物理相机模型的景深，前景和背景都会模糊，亮点会变成光圈形状的光斑。参数：Focus Distance、Aperture（光圈值 f/1～f/32）、Focal Length（1～300 mm）、Blade Count（光圈叶片数 3～9）、Blade Curvature（叶片曲率，1 为正圆）、Blade Rotation。CoC 计算（DoBokehDepthOfField 与 BokehDepthOfField.shader）：

其中 P 是对焦距离、z 是线性深度。前景 CoC 为负、背景为正，各自钳在 [−1, 1]，再乘以一个随屏幕高度换算的最大半径（源码中经验值：14 像素对应的 UV 比例，上限 0.05）。可以看出：光圈值越小（光圈越大）、焦距越长、对焦距离越近，景深越浅。实际的模糊是用 42 个采样点组成的同心圆盘核（SAMPLE_COUNT 42）完成的，叶片数和曲率改变的是这些采样点的分布形状。

性能：Bokeh 在半分辨率下每像素 42 次采样，再加上 CoC 计算、预过滤、后过滤和合成共五个 Pass，在移动端很贵；Gaussian 便宜得多。另外两种模式在 SystemInfo.graphicsShaderLevel < 35 的设备上不可用（IsActive 中的判断）。过场动画用 Bokeh、游戏过程中用 Gaussian 或关闭，是常见的折中。

27.21 Motion Blur

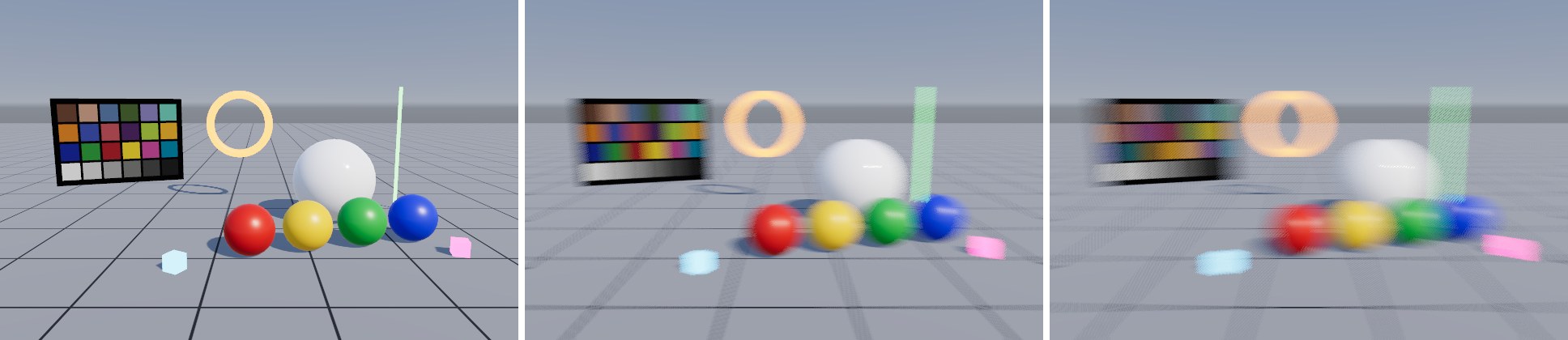

参数：Mode（Camera Only / Camera And Objects）、Quality（Low / Medium / High）、Intensity（0～1）、Clamp（0～0.2，相机旋转造成的速度相对屏幕尺寸的上限）。URP 14 的实现只考虑相机运动：CameraMotionBlur.shader 用深度重建每个像素的世界坐标，分别乘以本帧和上一帧的 VP 矩阵，两者在屏幕上的差就是这个像素的速度，再沿速度方向前后采样（Low/Medium/High 分别为 2×2、3×2、4×2 次）求平均。

// 摘自 URP 14 Shaders/PostProcessing/CameraMotionBlur.shader（GetCameraVelocity 节选）
float4 worldPos = float4(ComputeWorldSpacePosition(uv.xy, depth, UNITY_MATRIX_I_VP), 1.0);
float4 prevClipPos = mul(_PrevViewProjM, worldPos);
float4 curClipPos = mul(_ViewProjM, worldPos);
half2 velocity = (prevClipPos.xy / prevClipPos.w - curClipPos.xy / curClipPos.w);
return ClampVelocity(velocity, _Clamp);

源码里有三个容易踩的坑：一，MotionBlur.IsActive() 是 intensity > 0 && mode == CameraOnly，也就是说在 URP 14 里把 Mode 切到 Camera And Objects，运动模糊反而完全关闭；二，PostProcessPass 里有一行 useMotionBlur = useMotionBlur && Application.isPlaying，编辑模式下（包括不进入 Play 的 Game 视图）永远看不到运动模糊；三，上一帧矩阵只在 Time.frameCount 变化时更新，同一帧里多次渲染同一相机（例如手动调用 Camera.Render）时速度为 0。由于第二点，本节的配图无法直接用 Volume 渲染，改用一个 Renderer Feature 调用 URP 自带的同一个 CameraMotionBlur.shader，传入模拟的上一帧矩阵，参数与 Volume 一致：

public override void Execute(ScriptableRenderContext context, ref RenderingData renderingData)
{
    ref var cameraData = ref renderingData.cameraData;
    var vp = GL.GetGPUProjectionMatrix(cameraData.GetProjectionMatrix(), true) * cameraData.GetViewMatrix();
    m_Material.SetMatrix(s_ViewProjM, vp);
    m_Material.SetMatrix(s_PrevViewProjM, m_Owner.previousViewProj);
    m_Material.SetFloat(s_Intensity, m_Owner.intensity);
    m_Material.SetFloat(s_Clamp, m_Owner.clamp);

    var cmd = CommandBufferPool.Get();
    using (new ProfilingScope(cmd, m_Sampler))
    {
        var d = cameraData.cameraTargetDescriptor;
        cmd.SetGlobalVector(s_SourceSize, new Vector4(d.width, d.height, 1f / d.width, 1f / d.height));
        Blitter.BlitCameraTexture(cmd, source, m_Temp, m_Material, m_Owner.quality);
        Blitter.BlitCameraTexture(cmd, m_Temp, source);
    }
    context.ExecuteCommandBuffer(cmd);
    CommandBufferPool.Release(cmd);
}

// 27.17 节配图用的 MotionBlurPreviewFeature（对应 Ch27/MotionBlurPreviewFeature.cs）。
// 直接调用 URP 自带的 Hidden/Universal Render Pipeline/CameraMotionBlur（网页版见 shaders/URP/CameraMotionBlur.glsl），
// “上一帧的 VP 矩阵”由外部指定（导出数据里的 previousViewProj）。
import { RenderPassEvent } from '../engine/features.js';
import { cameraMotionBlur } from '../engine/post/extra.js';

export default class MotionBlurPreviewFeature {
  constructor(engine, data) {
    this.engine = engine;
    this.data = { intensity: 0.5, clamp: 0.05, quality: 2, ...(data || {}) };
    // C# 里是 GL.GetGPUProjectionMatrix(P, true) * V：渲染到贴图时 y 被翻转（D3D/Metal 约定）。
    // WebGL 不翻转，所以把第 2 行取反还原；z 行不影响屏幕速度，可以不管。
    const e = this.data.previousViewProj;
    const m = new Float32Array(16);
    if (e && e.e00 !== undefined) {
      for (let r = 0; r < 4; r++) for (let c = 0; c < 4; c++) m[c * 4 + r] = e[`e${r}${c}`];
      for (let c = 0; c < 4; c++) m[c * 4 + 1] = -m[c * 4 + 1];
    } else m.set([1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1]);
    this.prevViewProj = m;
  }

  addPasses(frame, enqueue) {
    const s = this.data;
    if (!(s.intensity > 0)) return;
    // 与 URP 一样：在后处理（色调映射）之前，作用于 HDR 颜色
    enqueue(RenderPassEvent.BeforeRenderingPostProcessing, (fr) => {
      const temp = cameraMotionBlur(this.engine, fr, fr.cameraColorTexture(), {
        viewProj: fr.viewProj, prevViewProj: this.prevViewProj, intensity: s.intensity, clamp: s.clamp, quality: s.quality, depth: fr.cameraDepthTexture(),
      });
      fr.blit(temp.texture, 'camera');
      fr.bindCamera();
    }, 'MotionBlurPreview');
  }
}

由于只有相机速度，运动模糊对“相机快速转动”的游戏（第一人称、竞速）最有价值；角色自身的高速动作不会模糊。移动端一般不开。如果项目确实需要物体运动模糊，URP 14 需要自己基于运动矢量（TAA 会生成 _MotionVectorTexture）实现，或者升级到更高版本的 URP。

27.22 运行时用脚本控制后处理

案例 27.1受击反馈与低血量去色入门单独打开 ↗

目标：游戏逻辑调用 OnHit() 时，屏幕边缘闪一下暗红色暗角并带一点色差，随后逐渐恢复；血量低于 30% 时画面逐渐去色。所有效果都放在一个专用的高优先级全局 Volume 上，和场景的美术 Volume 互不干扰。

void OnEnable()
{
    m_Volume = GetComponent<Volume>();
    // profile（而不是 sharedProfile）会在第一次访问时克隆一份运行时实例，改它不会污染磁盘上的资源
    var profile = m_Volume.profile;
    m_Vignette = GetOrAdd<Vignette>(profile);
    m_CA = GetOrAdd<ChromaticAberration>(profile);
    m_Color = GetOrAdd<ColorAdjustments>(profile);
}

static T GetOrAdd<T>(VolumeProfile profile) where T : VolumeComponent
{
    if (!profile.TryGet(out T comp)) comp = profile.Add<T>();
    comp.active = true;
    return comp;
}

void Update()
{
    m_Hit = Mathf.Max(0f, m_Hit - hitDecay * Time.deltaTime);

    // Override(x) 同时做两件事：overrideState = true，value = x。
    // 只改 .value 而 overrideState 为 false 时，这个参数不参与混合，改了等于没改。
    m_Vignette.color.Override(hitColor);
    m_Vignette.intensity.Override(Mathf.Lerp(0.2f, 0.55f, m_Hit));
    m_Vignette.smoothness.Override(0.6f);
    m_CA.intensity.Override(m_Hit * 0.8f);

    // 低血量：血量低于 30% 后逐渐去色
    float lowHp = Mathf.InverseLerp(0.3f, 0f, health);
    m_Color.saturation.Override(Mathf.Lerp(0f, -80f, lowHp));
}

几个关键点：volume.profile 会克隆一份运行时 Profile，修改它不会弄脏资源文件，但要记得在销毁时释放；修改参数用 Override(value)，它同时把 overrideState 设为 true——只赋 .value 而没勾 override 的参数不参与混合，这是“脚本改了没效果”的头号原因；TryGet 找不到组件时用 Add 添加，并确认 active 为 true。

如果想知道所有 Volume 混合之后的最终值（例如让 UI 随 Bloom 强度变化），读 VolumeManager.instance.stack：

/// 读取“混合之后”的最终值（所有 Volume 按权重、优先级叠加的结果）。
/// 注意 VolumeManager.instance.stack 是默认栈，由当前渲染的相机在每帧更新。
public static float CurrentBloomIntensity()
{
    var bloom = VolumeManager.instance.stack.GetComponent<Bloom>();
    return bloom != null && bloom.IsActive() ? bloom.intensity.value : 0f;
}

默认栈由正在渲染的相机每帧更新，多相机时要注意读取时机；也可以用 VolumeManager.instance.CreateStack() 建立自己的栈，再 VolumeManager.instance.Update(stack, trigger, layerMask) 手动更新。URP Asset 的 Volume Update Mode 设为 Via Scripting 时，相机不会每帧自动更新 Volume，需要调用 UniversalAdditionalCameraData.UpdateVolumeStack()，在 Volume 很多、参数很少变化的项目里可以省下 CPU。

27.23 组合、相机栈与移动端建议

相机栈：使用 Base + Overlay 相机栈时，后处理只在栈中最后一个开启了 Post Processing 的相机上执行一次，作用于整个栈的合成结果（Overlay 相机上的设置决定是否参与）；Overlay 相机通常用来画 UI 或第一人称武器，如果不想让武器被景深模糊，需要把景深放在只影响 Base 的流程里或调整 Volume Mask。URP 14 中 Base 相机和 Overlay 相机各自的 Post Processing 勾选与 Volume Mask 会影响最终使用的 Volume 设置，以实际版本为准做验证。

抗锯齿：相机上的 Anti-aliasing（FXAA、SMAA、TAA）属于后处理流程的一部分。SMAA 在景深之前，FXAA 在 Final Post 里；开了 FXAA 后颗粒和抖动会挪到 Final Post 里执行。MSAA 则在 URP Asset 上设置，不属于后处理。

移动端：

只要开启了后处理，就至少有一次全屏的 Uber Pass，以及“渲染到中间纹理再拷贝到屏幕”的额外带宽。在极低端设备上，最省的方案是完全关闭后处理，把调色烘进材质或用一张 LUT 在最终的 UI 合成阶段处理。另一方面，Uber 的设计让“多开一个调色效果”几乎免费，所以在中高端设备上不必吝惜调色，真正需要权衡的是 Bloom、景深这些多 Pass 的效果。
