CHAPTER 15第 15 章
更多风格化（NPR）
卡通渲染只是非真实感渲染的一个分支。这一章把视野放宽：用冷暖色代替明暗、用笔触和网点代替灰度、用颜料和纸张代替光照，再把几十年前的硬件缺陷变成一种审美。你会发现，所有风格化手法都在回答同一个问题——“光照算出来的那个数，最后要用什么介质画出来”。
本章你会学到
NPR 的通用结构：光照原料 → 色调映射 → 介质（笔触、网点、颜料）→ 线条
Gooch 冷暖着色、素描排线（TAM）、半调网点（含 CMYK 叠印）、水彩与纸张感的原理和实现
PS1 风格的顶点吸附、仿射纹理映射、抖动量化；Matcap 的生成与透视修正
用 ddx/ddy 求面法线做低多边形，用烘焙重心坐标做线框与全息效果
15.1 非真实感渲染在做什么
前面十几章一直在追求“像真的”：辐射度量学、微表面、能量守恒，每一步都在逼近物理。非真实感渲染（Non-Photorealistic Rendering，NPR）把目标换成了“像画的”——像铅笔素描、像报纸印刷、像水彩、像二十多年前的游戏机。目标变了，但管线没变：顶点还是那些顶点，光照也还是那个光照，只是最后一步“把光照结果变成颜色”的方式不同。
把本章所有效果拆开，几乎都能套进同一个结构：
- 光照原料：N·L、阴影衰减、视线方向 V、高光项。和写实渲染一样算，但通常不急着 saturate——背光面的 N·L 是负数，这个负数对 Gooch 这类效果很有用。
- 色调映射：把原料压成一个或几个“色调值”。卡通是阶梯函数，Gooch 是冷暖插值，素描是“该用第几级笔触”。
- 介质：用什么把色调画出来。笔触贴图、网点、颜料透射率、低色深的抖动图案……这一步决定了风格的“质感”。
- 线条：轮廓线、线框、交界线。第 14 章讲过背面外扩描边，这一章补充重心坐标线框；基于深度/法线的屏幕空间描边放在第 26 章。
物体空间还是屏幕空间
介质（笔触、网点、纸纹）要贴在哪里，是 NPR 里最重要的设计决策之一：
- 物体空间（或 UV 空间）：笔触“长在”表面上，物体转动时笔触跟着转，透视下近大远小。问题是 UV 接缝、拉伸、极点收缩都会暴露出来，而且远处笔触会被 mip 糊掉或变得过密。
- 屏幕空间：笔触“印在画面上”，大小恒定、没有接缝，很像真正画在纸上的效果。问题是物体移动时，笔触不跟着动，像隔着一层印花玻璃看世界——这在 NPR 文献里叫浴帘效应（Shower-door Effect）。
没有绝对正确的答案。半调网点、纸张纹理这类“介质本身就属于纸面”的东西，放在屏幕空间更自然；素描排线这类“描述形体走向”的笔触，通常放在物体空间更合理。下面的案例会两种都演示。
本章的公共代码
这一章的大部分 Shader 共用一个 include 文件 NPRCommon.hlsl：顶点结构、ShadowCaster/DepthOnly 的通用实现，以及一个只返回“原料”的取光函数。注意 ndotl 没有 saturate——要不要截断、怎么截断，交给具体的风格去决定：
Assets/Cookbook/Ch15/NPRCommon.hlsl（节选：npr-light）
// 风格化着色只需要“原料”：未截断的 N·L（-1..1）、阴影衰减、光的颜色和方向。 // 怎么把它们变成颜色，交给各个 Shader 自己决定。 struct NprLight { float3 direction; float3 color; float ndotl; // 未 saturate，Gooch/Hatching 需要背光面的信息 float shadow; // 0 = 完全在阴影里，1 = 受光 }; NprLight GetNprLight(float3 positionWS, float3 normalWS) { float4 shadowCoord = TransformWorldToShadowCoord(positionWS); // 逐像素算，级联阴影也正确 Light l = GetMainLight(shadowCoord); NprLight o; o.direction = l.direction; o.color = l.color; o.ndotl = dot(normalWS, l.direction); o.shadow = l.shadowAttenuation; return o; }
// 风格化着色只需要“原料”：未截断的 N·L（-1..1）、阴影衰减、光的颜色和方向。 // 怎么把它们变成颜色，交给各个 Shader 自己决定。 struct NprLight { vec3 direction; vec3 color; float ndotl; // 未 saturate，Gooch/Hatching 需要背光面的信息 float shadow; // 0 = 完全在阴影里，1 = 受光 }; NprLight GetNprLight(vec3 posWS, vec3 nrmWS) { vec4 shadowCoord = TransformWorldToShadowCoord(posWS); // 逐像素算，级联阴影也正确 Light l = GetMainLight(shadowCoord); NprLight o; o.direction = l.direction; o.color = l.color; o.ndotl = dot(nrmWS, l.direction); o.shadow = l.shadowAttenuation; return o; }
TransformWorldToShadowCoord 在片元里逐像素调用，这样在开启级联阴影（_MAIN_LIGHT_SHADOWS_CASCADE）时也能选到正确的级联；阴影投射 Pass 的写法和第 6 章完全一致，用 ApplyShadowBias 加偏移、再把裁剪空间 z 夹到近平面以内，这里不再重复。
为什么颜色 Pass 用 UniversalForwardOnly本章（以及第 16、17 章）的不透明 Shader，颜色 Pass 的 LightMode 都写成
UniversalForwardOnly 而不是 UniversalForward。在 Forward/Forward+ 路径下两者没有区别；但在 Deferred 路径下，URP 只通过 GBuffer Pass 绘制不透明物体，只有 UniversalForward 而没有 GBuffer Pass 的 Shader 根本不会被画出来。风格化着色本来就无法用延迟光照的统一 BRDF 表达，标成 UniversalForwardOnly 后，URP 会在延迟管线里用单独的“Render Opaques Forward Only”Pass 以前向方式绘制它们。案例 15.1Gooch 冷暖着色入门单独打开 ↗
目标：在技术插图风格里，让背光面依然清楚可读——不是变黑，而是变“冷”。
原理：1998 年 Gooch 等人在研究技术插图时发现，插画师很少用纯黑表现背光面，因为黑色会和轮廓线、阴影混在一起，形体反而看不清。他们的做法是用色相变化表达朝向：受光面偏暖（黄、橙），背光面偏冷（蓝、紫）。人眼对冷暖的感知天然带有空间感——暖色前进、冷色后退——所以只靠色相也能读出体积。
模型本身非常简单。先构造冷暖两个端点颜色：纯冷色 b（蓝）加上一部分物体本色 kd，纯暖色 y（黄）加上一部分本色：
再用重映射到 0..1 的 N·L 在两者之间插值：
这里的 (1 + N·L)/2 和 Half-Lambert 长得一样，但目的不同：Half-Lambert 是为了让暗部不死黑，Gooch 是为了让整个 −1..1 的范围都有意义——完全背光（N·L = −1）的点取纯冷色，完全受光的点取纯暖色，中间是一条连续的色相过渡。这也是为什么 GetNprLight 不截断 N·L：一旦 saturate，背光面全部变成 0，冷色端就丢了一半信息。
完整代码：
Assets/Cookbook/Ch15/Gooch.shader
// Gooch 冷暖着色：用“冷→暖”的色相变化代替“暗→亮”的明度变化来表达朝向， // 暗部不再是死黑，形体在技术插图里依旧清楚。附带白色高光与背面外扩描边。 Shader "Cookbook/Ch15/Gooch" { Properties { _BaseColor ("Base Color (k_d)", Color) = (0.8, 0.25, 0.2, 1) _CoolColor ("Cool Color (b)", Color) = (0.0, 0.05, 0.45, 1) _WarmColor ("Warm Color (y)", Color) = (0.45, 0.4, 0.0, 1) _Alpha ("Alpha (cool mix)", Range(0, 1)) = 0.25 _Beta ("Beta (warm mix)", Range(0, 1)) = 0.55 _SpecPower ("Specular Power", Range(4, 256)) = 48 _SpecStrength ("Specular Strength", Range(0, 1)) = 0.8 _ShadowCool ("Shadow pushes to cool", Range(0, 1)) = 0.6 _OutlineWidth ("Outline Width", Range(0, 0.05)) = 0.012 _OutlineColor ("Outline Color", Color) = (0.05, 0.05, 0.08, 1) } SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } HLSLINCLUDE #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl" CBUFFER_START(UnityPerMaterial) half4 _BaseColor, _CoolColor, _WarmColor, _OutlineColor; half _Alpha, _Beta, _SpecPower, _SpecStrength, _ShadowCool; float _OutlineWidth; CBUFFER_END ENDHLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } HLSLPROGRAM #pragma vertex NprVert #pragma fragment frag #pragma multi_compile _ _MAIN_LIGHT_SHADOWS _MAIN_LIGHT_SHADOWS_CASCADE _MAIN_LIGHT_SHADOWS_SCREEN #pragma multi_compile_fragment _ _SHADOWS_SOFT _SHADOWS_SOFT_LOW _SHADOWS_SOFT_MEDIUM _SHADOWS_SOFT_HIGH #pragma multi_compile_fog #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" half4 frag(NprVaryings i) : SV_Target { float3 N = normalize(i.normalWS); float3 V = GetWorldSpaceNormalizeViewDir(i.positionWS); NprLight L = GetNprLight(i.positionWS, N); // 1) 冷暖两端：纯冷/暖色 + 一部分物体本色 half3 kCool = _CoolColor.rgb + _Alpha * _BaseColor.rgb; half3 kWarm = _WarmColor.rgb + _Beta * _BaseColor.rgb; // 2) 用 (1 + N·L) / 2 在两端之间插值：背光面不是“没有光”，而是“偏冷” half t = (1.0h + L.ndotl) * 0.5h; // 落在投影里的部分往冷端推一些（原始 Gooch 模型没有阴影，这是工程上的补充） t *= lerp(1.0h - _ShadowCool, 1.0h, L.shadow); half3 col = lerp(kCool, kWarm, t); // 3) 白色高光：Blinn-Phong，只在受光面出现 float3 H = normalize(L.direction + V); half spec = pow(saturate(dot(N, H)), _SpecPower) * _SpecStrength * L.shadow * step(0, L.ndotl); col += spec; col = MixFog(col, i.fogFactor); return half4(col, 1); } ENDHLSL } // 背面外扩描边（第 14 章讲过的方法，这里只作为技术插图的黑色轮廓线） Pass { Name "Outline" Tags { "LightMode"="SRPDefaultUnlit" } Cull Front HLSLPROGRAM #pragma vertex vert #pragma fragment frag struct A { float4 positionOS : POSITION; float3 normalOS : NORMAL; }; float4 vert(A v) : SV_POSITION { float4 positionCS = TransformObjectToHClip(v.positionOS.xyz); float3 normalCS = mul((float3x3)UNITY_MATRIX_VP, TransformObjectToWorldNormal(v.normalOS)); // 在裁剪空间沿法线外扩，乘 w 抵消透视除法，使线宽与距离无关 float2 offset = normalize(normalCS.xy) * _OutlineWidth * positionCS.w; offset.x *= _ScreenParams.y / _ScreenParams.x; // 纠正宽高比 positionCS.xy += offset; return positionCS; } half4 frag() : SV_Target { return _OutlineColor; } ENDHLSL } Pass { Name "ShadowCaster" Tags { "LightMode"="ShadowCaster" } ZWrite On ZTest LEqual ColorMask 0 HLSLPROGRAM #pragma vertex NprShadowVert #pragma fragment NprNullFrag #pragma multi_compile_vertex _ _CASTING_PUNCTUAL_LIGHT_SHADOW #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" ENDHLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R HLSLPROGRAM #pragma vertex NprDepthVert #pragma fragment NprNullFrag #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" ENDHLSL } } }
// Gooch 冷暖着色：用“冷→暖”的色相变化代替“暗→亮”的明度变化来表达朝向，（GLSL 版，对应 Ch15/Gooch.shader） // 暗部不再是死黑，形体在技术插图里依旧清楚。附带白色高光与背面外扩描边。 Shader "Cookbook/Ch15/Gooch" { SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } GLSLINCLUDE uniform vec4 _BaseColor, _CoolColor, _WarmColor, _OutlineColor; uniform float _Alpha, _Beta, _SpecPower, _SpecStrength, _ShadowCool; uniform float _OutlineWidth; ENDGLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } GLSLPROGRAM #define NPR_VARYINGS #include "Ch15/NPRCommon.glsl" #ifdef VERTEX void main() { NprVert(); } #endif #ifdef FRAGMENT vec4 frag() { vec3 N = normalize(normalWS); vec3 V = GetWorldSpaceNormalizeViewDir(positionWS); NprLight L = GetNprLight(positionWS, N); // 1) 冷暖两端：纯冷/暖色 + 一部分物体本色 vec3 kCool = _CoolColor.rgb + _Alpha * _BaseColor.rgb; vec3 kWarm = _WarmColor.rgb + _Beta * _BaseColor.rgb; // 2) 用 (1 + N·L) / 2 在两端之间插值：背光面不是“没有光”，而是“偏冷” float t = (1.0 + L.ndotl) * 0.5; // 落在投影里的部分往冷端推一些（原始 Gooch 模型没有阴影，这是工程上的补充） t *= mix(1.0 - _ShadowCool, 1.0, L.shadow); vec3 col = mix(kCool, kWarm, t); // 3) 白色高光：Blinn-Phong，只在受光面出现 vec3 H = normalize(L.direction + V); float spec = pow(saturate(dot(N, H)), _SpecPower) * _SpecStrength * L.shadow * step(0.0, L.ndotl); col += spec; col = MixFog(col, fogFactor); return vec4(col, 1.0); } void main() { fragColor = frag(); } #endif ENDGLSL } // 背面外扩描边（第 14 章讲过的方法，这里只作为技术插图的黑色轮廓线） Pass { Name "Outline" Tags { "LightMode"="SRPDefaultUnlit" } Cull Front GLSLPROGRAM #ifdef VERTEX void main() { vec4 positionCS = TransformObjectToHClip(positionOS.xyz); vec3 normalCS = mat3(UNITY_MATRIX_VP) * TransformObjectToWorldNormal(normalOS); // 在裁剪空间沿法线外扩，乘 w 抵消透视除法，使线宽与距离无关 vec2 offset = normalize(normalCS.xy) * _OutlineWidth * positionCS.w; offset.x *= _ScreenParams.y / _ScreenParams.x; // 纠正宽高比 positionCS.xy += offset; gl_Position = positionCS; } #endif #ifdef FRAGMENT void main() { fragColor = _OutlineColor; } #endif ENDGLSL } Pass { Name "ShadowCaster" Tags { "LightMode"="ShadowCaster" } ZWrite On ZTest LEqual ColorMask 0 GLSLPROGRAM #define NPR_SHADOW_PASS #include "Ch15/NPRCommon.glsl" ENDGLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R GLSLPROGRAM #define NPR_DEPTH_PASS #include "Ch15/NPRCommon.glsl" ENDGLSL } } }
关键代码讲解：
Assets/Cookbook/Ch15/Gooch.shader（节选：frag）
half4 frag(NprVaryings i) : SV_Target { float3 N = normalize(i.normalWS); float3 V = GetWorldSpaceNormalizeViewDir(i.positionWS); NprLight L = GetNprLight(i.positionWS, N); // 1) 冷暖两端：纯冷/暖色 + 一部分物体本色 half3 kCool = _CoolColor.rgb + _Alpha * _BaseColor.rgb; half3 kWarm = _WarmColor.rgb + _Beta * _BaseColor.rgb; // 2) 用 (1 + N·L) / 2 在两端之间插值：背光面不是“没有光”，而是“偏冷” half t = (1.0h + L.ndotl) * 0.5h; // 落在投影里的部分往冷端推一些（原始 Gooch 模型没有阴影，这是工程上的补充） t *= lerp(1.0h - _ShadowCool, 1.0h, L.shadow); half3 col = lerp(kCool, kWarm, t); // 3) 白色高光：Blinn-Phong，只在受光面出现 float3 H = normalize(L.direction + V); half spec = pow(saturate(dot(N, H)), _SpecPower) * _SpecStrength * L.shadow * step(0, L.ndotl); col += spec; col = MixFog(col, i.fogFactor); return half4(col, 1); }
vec4 frag() { vec3 N = normalize(normalWS); vec3 V = GetWorldSpaceNormalizeViewDir(positionWS); NprLight L = GetNprLight(positionWS, N); // 1) 冷暖两端：纯冷/暖色 + 一部分物体本色 vec3 kCool = _CoolColor.rgb + _Alpha * _BaseColor.rgb; vec3 kWarm = _WarmColor.rgb + _Beta * _BaseColor.rgb; // 2) 用 (1 + N·L) / 2 在两端之间插值：背光面不是“没有光”，而是“偏冷” float t = (1.0 + L.ndotl) * 0.5; // 落在投影里的部分往冷端推一些（原始 Gooch 模型没有阴影，这是工程上的补充） t *= mix(1.0 - _ShadowCool, 1.0, L.shadow); vec3 col = mix(kCool, kWarm, t); // 3) 白色高光：Blinn-Phong，只在受光面出现 vec3 H = normalize(L.direction + V); float spec = pow(saturate(dot(N, H)), _SpecPower) * _SpecStrength * L.shadow * step(0.0, L.ndotl); col += spec; col = MixFog(col, fogFactor); return vec4(col, 1.0); }
- 原始的 Gooch 模型没有投影。如果直接用上面的公式，落在别的物体阴影里的表面依然是暖色，看起来像“没有阴影”。代码里用
t *= lerp(1 - _ShadowCool, 1, shadow)把阴影区往冷端推一截，这是一个工程上的补充，不属于原论文。 - 高光用的是普通 Blinn-Phong，但颜色固定为白色、只出现在受光面（
step(0, ndotl)）。技术插图里的高光是“告诉你这是个光滑曲面”的符号，不需要物理正确。 - 第二个 Pass 的描边沿用第 14 章的背面外扩法，LightMode 是
SRPDefaultUnlit，URP 的不透明绘制会自动画它。
调参建议冷暖端点不必是蓝和黄。想要“傍晚”的感觉可以用紫—橙，想要清冷的科技感可以用青—白。α、β 越大，本色越占主导，冷暖感越弱；两者都很小时，所有物体会变成同一种冷暖渐变，本色几乎消失。实践中 α 取 0.2~0.4、β 取 0.4~0.6 比较平衡。
常见坑立方体的描边在棱角处会断开（图 15-3 右图的方块）。原因是立方体每个面的顶点各有一套法线，同一个角上的三个顶点沿不同方向外扩，就裂开了。第 14 章的“平滑法线烘焙”就是为了解决这个问题。
15.2 色调艺术贴图（TAM）
素描的明暗不是靠“灰度”画出来的，而是靠笔触的疏密：亮处稀疏的单向排线，暗处叠上交叉线，最暗处密密麻麻。要在 Shader 里模拟这件事，最经典的方案来自 Praun 等人 2001 年的实时素描论文：预先准备一组笔触贴图，每张对应一个色调级别，这组贴图叫色调艺术贴图（Tonal Art Map，TAM）。渲染时按像素的亮度在相邻两级之间混合。
好的 TAM 必须满足两个条件：
- 色调嵌套：深一级贴图里的笔触必须包含浅一级的全部笔触，只是再加上新笔触。否则在两级之间混合时，浅级的笔触会“淡出”、深级的另一组笔触“淡入”，画面上就是笔触在闪烁、游动。
- 分辨率嵌套：每一级的各个 mip 层要保持相同的平均灰度。原论文为每个 mip 层单独生成笔触；我们这里用程序生成后交给 GPU 自动生成 mip——自动 mip 是平均滤波，平均灰度天然不变，只是远处的笔触会糊成灰色，这是可以接受的简化。
本书不用任何外部素材，所以 TAM 也用 C# 程序生成。思路非常直接：维护一张“累计墨量”缓冲区，按级别依次往上画笔触；每画完一级，就把当前的累计结果拷贝一份作为这一级的贴图——嵌套性是自动满足的：
Assets/Cookbook/Ch15/HatchTextures.cs（节选：tam）
/// 返回 6 张单通道色阶（1 = 纸白，0 = 墨黑），每张 size×size，可无缝平铺 public static float[][] BuildLevels(int size = 256, int seed = 1234) { var rnd = new System.Random(seed); var levels = new float[Levels][]; var ink = new float[size * size]; // 当前累计的“墨量” for (int i = 0; i < ink.Length; i++) ink[i] = 0f; // 每一级新增的笔触：数量、主方向（度）。前三级只有横向排线，后三级加交叉线 int[] count = { 45, 55, 70, 50, 80, 130 }; float[] angle = { 8, 10, 12, 98, 52, -40 }; for (int lv = 0; lv < Levels; lv++) { for (int k = 0; k < count[lv]; k++) { float cx = (float)rnd.NextDouble() * size, cy = (float)rnd.NextDouble() * size; float len = size * (0.18f + 0.22f * (float)rnd.NextDouble()); float a = (angle[lv] + ((float)rnd.NextDouble() - 0.5f) * 10f) * Mathf.Deg2Rad; float width = 0.9f + 0.6f * (float)rnd.NextDouble(); float dark = 0.55f + 0.35f * (float)rnd.NextDouble(); Stroke(ink, size, cx, cy, Mathf.Cos(a), Mathf.Sin(a), len, width, dark); } var tone = new float[size * size]; for (int i = 0; i < tone.Length; i++) tone[i] = Mathf.Clamp01(1f - ink[i]); levels[lv] = tone; // 拷贝当前累计结果：天然嵌套 } return levels; } // 画一条两端渐细的软边线段；坐标对 size 取模，所以贴图可以无缝平铺 static void Stroke(float[] ink, int size, float cx, float cy, float dx, float dy, float len, float width, float dark) { int steps = Mathf.CeilToInt(len * 2f); for (int s = 0; s <= steps; s++) { float t = (float)s / steps - 0.5f; // -0.5..0.5 float taper = 1f - Mathf.Pow(Mathf.Abs(t) * 2f, 4f); // 笔触两头变细、变淡 float px = cx + dx * t * len, py = cy + dy * t * len; int r = Mathf.CeilToInt(width + 1); for (int oy = -r; oy <= r; oy++) for (int ox = -r; ox <= r; ox++) { int x = Mathf.FloorToInt(px) + ox, y = Mathf.FloorToInt(py) + oy; float d = Mathf.Sqrt((x + 0.5f - px) * (x + 0.5f - px) + (y + 0.5f - py) * (y + 0.5f - py)); float cover = Mathf.Clamp01(width * taper - d + 0.5f); if (cover <= 0) continue; int idx = ((y % size + size) % size) * size + ((x % size + size) % size); // 用 max 而不是累加：同一条线的相邻采样点不会越叠越黑 ink[idx] = Mathf.Max(ink[idx], Mathf.Min(1f, ink[idx] * 0.35f + cover * dark)); } } }

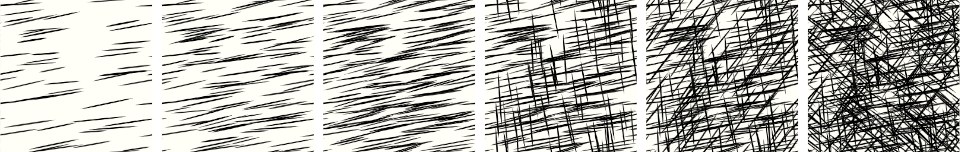

- 前三级只画接近水平的排线（角度在 8°~12° 附近抖动），后三级依次加入竖直、正斜、反斜方向的交叉线。每条笔触的长度、宽度、深浅都带随机，两头用
1 - |2t|⁴收细，像真正的铅笔起笔、收笔。 - 坐标对贴图尺寸取模，笔触越过右边界会从左边接着画，所以贴图可以无缝平铺。
- 同一条笔触的相邻采样点会覆盖同一个像素多次，所以墨量合成用的是
max而不是累加，避免线条中段越叠越黑。
六级贴图打包进两张 RGB 贴图：Hatch0 的 RGB 存第 1~3 级，Hatch1 存第 4~6 级。这样两次采样就拿到全部六级。注意贴图以线性方式创建（linear: true）：它存的是“覆盖率”这种数据，不是给人看的颜色，不应该经过 sRGB 解码。
案例 15.2素描排线（Hatching）进阶单独打开 ↗
目标：用 TAM 把受光强度变成笔触疏密，支持物体 UV 与屏幕空间两种贴法，并可给纸面上色。
原理：设像素亮度为 I（1 最亮，0 最暗），先把它映射成一个 0~6 的“级别”值 L，然后给每一级一个帐篷形（三角形）权重：
第 0 级是纯白纸面。对任意 L，最多只有相邻两级的权重非零，且它们的和恰好为 1——这就是线性插值，只不过写成了“对所有级别求和”的形式，GPU 上不需要任何分支。
完整代码：
Assets/Cookbook/Ch15/Hatching.shader
// 素描排线（Hatching）：按受光强度在 6 级笔触贴图（TAM）之间混合。 // 两张 RGB 贴图共 6 个通道，一次采样拿到 3 级，2 次采样完成全部混合。 Shader "Cookbook/Ch15/Hatching" { Properties { [NoScaleOffset] _Hatch0 ("Hatch 0 (levels 1-3)", 2D) = "white" {} [NoScaleOffset] _Hatch1 ("Hatch 1 (levels 4-6)", 2D) = "white" {} _HatchScale ("Hatch Tiling", Float) = 4 [Toggle] _ScreenSpace ("Screen Space UV", Float) = 0 _ScreenTileSize ("Screen Tile Size (pixels)", Float) = 160 _InkColor ("Ink Color", Color) = (0.08, 0.07, 0.1, 1) _PaperColor ("Paper Color", Color) = (0.96, 0.94, 0.88, 1) _BaseColor ("Base Color", Color) = (1, 1, 1, 1) _Tint ("Base Color Tint", Range(0, 1)) = 0 _Ambient ("Ambient Tone", Range(0, 1)) = 0.12 _Exposure ("Exposure", Range(0.2, 2)) = 1 _OutlineWidth ("Outline Width", Range(0, 0.05)) = 0.008 } SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } HLSLINCLUDE #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl" CBUFFER_START(UnityPerMaterial) float _HatchScale, _ScreenSpace, _ScreenTileSize; half4 _InkColor, _PaperColor, _BaseColor; half _Tint, _Ambient, _Exposure; float _OutlineWidth; CBUFFER_END ENDHLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } HLSLPROGRAM #pragma vertex NprVert #pragma fragment frag #pragma multi_compile _ _MAIN_LIGHT_SHADOWS _MAIN_LIGHT_SHADOWS_CASCADE _MAIN_LIGHT_SHADOWS_SCREEN #pragma multi_compile_fragment _ _SHADOWS_SOFT _SHADOWS_SOFT_LOW _SHADOWS_SOFT_MEDIUM _SHADOWS_SOFT_HIGH #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" TEXTURE2D(_Hatch0); SAMPLER(sampler_Hatch0); TEXTURE2D(_Hatch1); SAMPLER(sampler_Hatch1); // intensity：1 = 最亮（纸白），0 = 最暗（第 6 级） half Hatch(float2 uv, half intensity) { half3 h0 = SAMPLE_TEXTURE2D(_Hatch0, sampler_Hatch0, uv).rgb; half3 h1 = SAMPLE_TEXTURE2D(_Hatch1, sampler_Hatch1, uv).rgb; // 把亮度映射到 0..6：0 = 纸白，k = 第 k 级笔触 half level = (1.0h - intensity) * 6.0h; // 帐篷形权重：离 level 最近的两级各分一部分，总和恒为 1 half3 w0 = saturate(1.0h - abs(level - half3(1, 2, 3))); half3 w1 = saturate(1.0h - abs(level - half3(4, 5, 6))); half wWhite = saturate(1.0h - level); return wWhite + dot(h0, w0) + dot(h1, w1); } half4 frag(NprVaryings i) : SV_Target { float3 N = normalize(i.normalWS); NprLight L = GetNprLight(i.positionWS, N); // 只关心“明暗”，不关心光的颜色：先算一个标量亮度 half light = saturate(L.ndotl) * L.shadow * Luminance(L.color); half intensity = saturate((light * (1.0h - _Ambient) + _Ambient) * _Exposure); // 两种 UV：物体 UV（笔触贴在表面上）/ 屏幕 UV（笔触固定在画面上，每 _ScreenTileSize 像素重复一次） float2 screenUV = i.positionCS.xy / _ScreenTileSize; float2 uv = lerp(i.uv * _HatchScale, screenUV, _ScreenSpace); half h = Hatch(uv, intensity); half3 paper = _PaperColor.rgb * lerp(1.0h, _BaseColor.rgb, _Tint); half3 col = lerp(_InkColor.rgb, paper, h); return half4(col, 1); } ENDHLSL } Pass { Name "Outline" Tags { "LightMode"="SRPDefaultUnlit" } Cull Front HLSLPROGRAM #pragma vertex vert #pragma fragment frag struct A { float4 positionOS : POSITION; float3 normalOS : NORMAL; }; float4 vert(A v) : SV_POSITION { float4 positionCS = TransformObjectToHClip(v.positionOS.xyz); float3 normalCS = mul((float3x3)UNITY_MATRIX_VP, TransformObjectToWorldNormal(v.normalOS)); float2 offset = normalize(normalCS.xy) * _OutlineWidth * positionCS.w; offset.x *= _ScreenParams.y / _ScreenParams.x; positionCS.xy += offset; return positionCS; } half4 frag() : SV_Target { return _InkColor; } ENDHLSL } Pass { Name "ShadowCaster" Tags { "LightMode"="ShadowCaster" } ZWrite On ZTest LEqual ColorMask 0 HLSLPROGRAM #pragma vertex NprShadowVert #pragma fragment NprNullFrag #pragma multi_compile_vertex _ _CASTING_PUNCTUAL_LIGHT_SHADOW #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" ENDHLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R HLSLPROGRAM #pragma vertex NprDepthVert #pragma fragment NprNullFrag #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" ENDHLSL } } }
// 素描排线（Hatching）：按受光强度在 6 级笔触贴图（TAM）之间混合。（GLSL 版，对应 Ch15/Hatching.shader） // 两张 RGB 贴图共 6 个通道，一次采样拿到 3 级，2 次采样完成全部混合。 Shader "Cookbook/Ch15/Hatching" { SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } GLSLINCLUDE uniform float _HatchScale, _ScreenSpace, _ScreenTileSize; uniform vec4 _InkColor, _PaperColor, _BaseColor; uniform float _Tint, _Ambient, _Exposure; uniform float _OutlineWidth; ENDGLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } GLSLPROGRAM #define NPR_VARYINGS #include "Ch15/NPRCommon.glsl" uniform sampler2D _Hatch0; uniform sampler2D _Hatch1; #ifdef VERTEX void main() { NprVert(); } #endif #ifdef FRAGMENT // intensity：1 = 最亮（纸白），0 = 最暗（第 6 级） float Hatch(vec2 huv, float intensity) { vec3 h0 = texture(_Hatch0, huv).rgb; vec3 h1 = texture(_Hatch1, huv).rgb; // 把亮度映射到 0..6：0 = 纸白，k = 第 k 级笔触 float level = (1.0 - intensity) * 6.0; // 帐篷形权重：离 level 最近的两级各分一部分，总和恒为 1 vec3 w0 = saturate(1.0 - abs(level - vec3(1, 2, 3))); vec3 w1 = saturate(1.0 - abs(level - vec3(4, 5, 6))); float wWhite = saturate(1.0 - level); return wWhite + dot(h0, w0) + dot(h1, w1); } vec4 frag() { vec3 N = normalize(normalWS); NprLight L = GetNprLight(positionWS, N); // 只关心“明暗”，不关心光的颜色：先算一个标量亮度 float light = saturate(L.ndotl) * L.shadow * Luminance(L.color); float intensity = saturate((light * (1.0 - _Ambient) + _Ambient) * _Exposure); // 两种 UV：物体 UV（笔触贴在表面上）/ 屏幕 UV（笔触固定在画面上，每 _ScreenTileSize 像素重复一次） vec2 screenUV = gl_FragCoord.xy / _ScreenTileSize; vec2 huv = mix(uv * _HatchScale, screenUV, _ScreenSpace); float h = Hatch(huv, intensity); vec3 paper = _PaperColor.rgb * mix(vec3(1.0), _BaseColor.rgb, _Tint); vec3 col = mix(_InkColor.rgb, paper, h); return vec4(col, 1.0); } void main() { fragColor = frag(); } #endif ENDGLSL } Pass { Name "Outline" Tags { "LightMode"="SRPDefaultUnlit" } Cull Front GLSLPROGRAM #ifdef VERTEX void main() { vec4 positionCS = TransformObjectToHClip(positionOS.xyz); vec3 normalCS = mat3(UNITY_MATRIX_VP) * TransformObjectToWorldNormal(normalOS); vec2 offset = normalize(normalCS.xy) * _OutlineWidth * positionCS.w; offset.x *= _ScreenParams.y / _ScreenParams.x; positionCS.xy += offset; gl_Position = positionCS; } #endif #ifdef FRAGMENT void main() { fragColor = _InkColor; } #endif ENDGLSL } Pass { Name "ShadowCaster" Tags { "LightMode"="ShadowCaster" } ZWrite On ZTest LEqual ColorMask 0 GLSLPROGRAM #define NPR_SHADOW_PASS #include "Ch15/NPRCommon.glsl" ENDGLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R GLSLPROGRAM #define NPR_DEPTH_PASS #include "Ch15/NPRCommon.glsl" ENDGLSL } } }
关键代码讲解：先看混合函数。w0、w1 各是一个 half3，正好和两张贴图的 RGB 对应，用 dot 一次算完三级的加权和：
Assets/Cookbook/Ch15/Hatching.shader（节选：hatch）
// intensity：1 = 最亮（纸白），0 = 最暗（第 6 级） half Hatch(float2 uv, half intensity) { half3 h0 = SAMPLE_TEXTURE2D(_Hatch0, sampler_Hatch0, uv).rgb; half3 h1 = SAMPLE_TEXTURE2D(_Hatch1, sampler_Hatch1, uv).rgb; // 把亮度映射到 0..6：0 = 纸白，k = 第 k 级笔触 half level = (1.0h - intensity) * 6.0h; // 帐篷形权重：离 level 最近的两级各分一部分，总和恒为 1 half3 w0 = saturate(1.0h - abs(level - half3(1, 2, 3))); half3 w1 = saturate(1.0h - abs(level - half3(4, 5, 6))); half wWhite = saturate(1.0h - level); return wWhite + dot(h0, w0) + dot(h1, w1); }
// intensity：1 = 最亮（纸白），0 = 最暗（第 6 级） float Hatch(vec2 huv, float intensity) { vec3 h0 = texture(_Hatch0, huv).rgb; vec3 h1 = texture(_Hatch1, huv).rgb; // 把亮度映射到 0..6：0 = 纸白，k = 第 k 级笔触 float level = (1.0 - intensity) * 6.0; // 帐篷形权重：离 level 最近的两级各分一部分，总和恒为 1 vec3 w0 = saturate(1.0 - abs(level - vec3(1, 2, 3))); vec3 w1 = saturate(1.0 - abs(level - vec3(4, 5, 6))); float wWhite = saturate(1.0 - level); return wWhite + dot(h0, w0) + dot(h1, w1); }
再看片元函数。这里只需要“明暗”，光的颜色被 Luminance 压成标量；_Ambient 给最暗处留一点底，否则阴影里会是一片纯黑的第 6 级：
Assets/Cookbook/Ch15/Hatching.shader（节选：frag）
half4 frag(NprVaryings i) : SV_Target { float3 N = normalize(i.normalWS); NprLight L = GetNprLight(i.positionWS, N); // 只关心“明暗”，不关心光的颜色：先算一个标量亮度 half light = saturate(L.ndotl) * L.shadow * Luminance(L.color); half intensity = saturate((light * (1.0h - _Ambient) + _Ambient) * _Exposure); // 两种 UV：物体 UV（笔触贴在表面上）/ 屏幕 UV（笔触固定在画面上，每 _ScreenTileSize 像素重复一次） float2 screenUV = i.positionCS.xy / _ScreenTileSize; float2 uv = lerp(i.uv * _HatchScale, screenUV, _ScreenSpace); half h = Hatch(uv, intensity); half3 paper = _PaperColor.rgb * lerp(1.0h, _BaseColor.rgb, _Tint); half3 col = lerp(_InkColor.rgb, paper, h); return half4(col, 1); }
vec4 frag() { vec3 N = normalize(normalWS); NprLight L = GetNprLight(positionWS, N); // 只关心“明暗”，不关心光的颜色：先算一个标量亮度 float light = saturate(L.ndotl) * L.shadow * Luminance(L.color); float intensity = saturate((light * (1.0 - _Ambient) + _Ambient) * _Exposure); // 两种 UV：物体 UV（笔触贴在表面上）/ 屏幕 UV（笔触固定在画面上，每 _ScreenTileSize 像素重复一次） vec2 screenUV = gl_FragCoord.xy / _ScreenTileSize; vec2 huv = mix(uv * _HatchScale, screenUV, _ScreenSpace); float h = Hatch(huv, intensity); vec3 paper = _PaperColor.rgb * mix(vec3(1.0), _BaseColor.rgb, _Tint); vec3 col = mix(_InkColor.rgb, paper, h); return vec4(col, 1.0); }
屏幕空间模式直接用 SV_POSITION.xy——在片元着色器里它就是以像素为单位的屏幕坐标——除以 _ScreenTileSize，笔触贴图每 160 像素重复一次，大小与物体远近无关。上色模式不改笔触，只把纸面颜色乘上物体本色，墨色换成深蓝紫，就有了彩铅的感觉。
对比左、中两图：UV 空间的笔触能“描述形体”，纽结的管身、球的经线都被排线勾勒出来，但球的两极和方块各面的 UV 拼接处能看出接缝；屏幕空间的笔触没有接缝，阴影在地面上的表现也更自然，但物体一动，笔触就像印在玻璃上一样不跟随（静态图看不出来，运行时非常明显）。
常见坑① 笔触的粗细会随距离变化：UV 空间的笔触远处变细变密、经过 mip 后变成灰色，近处又变得很粗。原论文的解决办法是根据屏幕上的纹素密度在两套缩放的 TAM 之间再混合一次（类似 mip 的思路），这里留作练习。② 极端拉伸的 UV（比如图中纽结的 U 方向重复了 8 次）会让笔触严重变形，必要时改用三平面映射（Triplanar，见第 20 章）在物体空间投影笔触。③ TAM 一定要开 mipmap 和各向异性过滤，否则掠射角的地面会出现明显的摩尔纹。
深入严格说，“6 级、两两混合”在每个像素上只用到了两张贴图，但我们采样了全部六级（两张 RGBA 贴图）。在移动端如果带宽紧张，可以先算出 L 落在哪两级，再只采样那两级——但那需要把 6 级拆成 6 张单通道贴图或贴图数组，采样次数虽少了，却引入了依赖分支。两次 RGB 采样在大多数平台上已经足够便宜。
案例 15.3半调网点（Halftone）进阶单独打开 ↗
目标：模拟报纸和漫画印刷的网点效果：单色版用黑色圆点表现明暗，彩色版用 C、M、Y、K 四色网点叠印出彩色。
原理：印刷机只能“有墨”或“没墨”，没法印出 50% 的灰。传统的调幅加网（AM Screening）的办法是：把画面分成规则的网格，每格印一个圆点，圆点的面积占格子面积的比例就是这一格的墨量。远看时人眼把点和空白平均起来，就感知到了灰度。
设格子边长为 1，墨量为 c（0..1），圆点半径 r 满足 πr² = c，所以：
注意是平方根关系：墨量从 0.25 涨到 1，半径只涨了一倍。直接拿墨量当半径，会让中间调整体偏暗。当 c 超过 π/4 ≈ 0.785 时，圆的半径超过半个格子，相邻圆点开始连在一起，格子四角还剩一点留白——这正是真实印刷品暗部的样子。
彩色印刷用青（C）、品红（M）、黄（Y）三色油墨做减色混合，再加一个黑（K）版。四个色版的网格要旋转不同的角度（经典网角是 C 15°、M 75°、Y 0°、K 45°），否则几层规则网格叠在一起会产生摩尔纹（Moiré）。另外，三色等量叠印出来的“灰”既费墨又发浑，所以印刷前会做黑版生成（Gray Component Replacement）：把三色共有的那部分换成黑墨。
完整代码：
Assets/Cookbook/Ch15/Halftone.shader
// 半调网点（Halftone）：在屏幕上铺一张旋转过的网格，每格画一个圆点， // 圆点面积 = 该处“墨量”。单色模式只用黑墨；CMYK 模式四色各自用不同网角叠印。 Shader "Cookbook/Ch15/Halftone" { Properties { _BaseColor ("Base Color", Color) = (0.85, 0.3, 0.25, 1) [KeywordEnum(Off, Mono, CMYK)] _Style ("Style", Float) = 1 _CellSize ("Cell Size (pixels)", Range(3, 32)) = 8 _PaperColor ("Paper Color", Color) = (0.97, 0.95, 0.9, 1) _BlackGen ("Black Generation", Range(0, 1)) = 0.8 _Contrast ("Tone Contrast", Range(0.5, 2)) = 1.15 } SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } HLSLINCLUDE #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl" CBUFFER_START(UnityPerMaterial) half4 _BaseColor, _PaperColor; float _CellSize; half _BlackGen, _Contrast; CBUFFER_END ENDHLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } HLSLPROGRAM #pragma vertex NprVert #pragma fragment frag #pragma shader_feature_local_fragment _STYLE_OFF _STYLE_MONO _STYLE_CMYK #pragma multi_compile _ _MAIN_LIGHT_SHADOWS _MAIN_LIGHT_SHADOWS_CASCADE _MAIN_LIGHT_SHADOWS_SCREEN #pragma multi_compile_fragment _ _SHADOWS_SOFT _SHADOWS_SOFT_LOW _SHADOWS_SOFT_MEDIUM _SHADOWS_SOFT_HIGH #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" // 返回当前像素被网点覆盖的比例（0..1，已抗锯齿） // pixel：屏幕像素坐标；cell：网格边长（像素）；angle：网角（度）；ink：该处墨量 0..1 half HalftoneDot(float2 pixel, float cell, float angle, half ink) { float s, c; sincos(radians(angle), s, c); float2 p = mul(float2x2(c, -s, s, c), pixel) / cell; // 旋转后的网格坐标 float2 local = frac(p) - 0.5; // 格子内坐标，中心为 0 float d = length(local); // 圆面积 πr² 与格子面积 1 之比 = 墨量，所以半径与墨量的平方根成正比 float r = sqrt(saturate(ink) / PI); float aa = max(fwidth(d), 1e-4); // 约等于一个像素宽 return 1.0 - smoothstep(r - aa, r + aa, d); } half4 frag(NprVaryings i) : SV_Target { float3 N = normalize(i.normalWS); NprLight L = GetNprLight(i.positionWS, N); half3 lit = _BaseColor.rgb * (saturate(L.ndotl) * L.shadow * L.color + SampleSH(N)); lit = saturate(lit); #if defined(_STYLE_OFF) return half4(lit, 1); #else // 加一点对比度，印刷品的网点通常比连续色调“硬” lit = saturate((lit - 0.5h) * _Contrast + 0.5h); float2 px = i.positionCS.xy; #if defined(_STYLE_MONO) // 单色版只表现明暗：用光照本身的亮度，本色只轻微参与，否则深色物体会糊成一片灰 half3 lighting = saturate(L.ndotl) * L.shadow * L.color + SampleSH(N); half tone = Luminance(saturate(lighting)) * lerp(1.0h, Luminance(_BaseColor.rgb), 0.3h); half ink = 1.0h - saturate((tone - 0.5h) * _Contrast + 0.5h); half cover = HalftoneDot(px, _CellSize, 45, ink); return half4(lerp(_PaperColor.rgb, half3(0.08, 0.08, 0.1), cover), 1); #else // RGB → CMY，再把三色共同的“灰”部分交给黑墨（K），减少用墨、让暗部更干净 half3 cmy = 1.0h - lit; half k = min(cmy.r, min(cmy.g, cmy.b)) * _BlackGen; cmy = (cmy - k) / max(1.0h - k, 1e-3h); // 经典网角：C 15°、M 75°、Y 0°、K 45°，错开角度避免摩尔纹 half c = HalftoneDot(px, _CellSize, 15, cmy.r); half m = HalftoneDot(px, _CellSize, 75, cmy.g); half y = HalftoneDot(px, _CellSize, 0, cmy.b); half kk = HalftoneDot(px, _CellSize, 45, k); // 减色叠印：每种墨把纸的颜色乘上自己的透射色 half3 col = _PaperColor.rgb; col *= lerp(1.0h, half3(0.0, 0.66, 0.92), c); col *= lerp(1.0h, half3(0.92, 0.1, 0.55), m); col *= lerp(1.0h, half3(1.0, 0.92, 0.05), y); col *= lerp(1.0h, half3(0.1, 0.1, 0.12), kk); return half4(col, 1); #endif #endif } ENDHLSL } Pass { Name "ShadowCaster" Tags { "LightMode"="ShadowCaster" } ZWrite On ZTest LEqual ColorMask 0 HLSLPROGRAM #pragma vertex NprShadowVert #pragma fragment NprNullFrag #pragma multi_compile_vertex _ _CASTING_PUNCTUAL_LIGHT_SHADOW #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" ENDHLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R HLSLPROGRAM #pragma vertex NprDepthVert #pragma fragment NprNullFrag #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" ENDHLSL } } }
// 半调网点（Halftone）：在屏幕上铺一张旋转过的网格，每格画一个圆点，（GLSL 版，对应 Ch15/Halftone.shader） // 圆点面积 = 该处“墨量”。单色模式只用黑墨；CMYK 模式四色各自用不同网角叠印。 Shader "Cookbook/Ch15/Halftone" { SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } GLSLINCLUDE uniform vec4 _BaseColor, _PaperColor; uniform float _CellSize; uniform float _BlackGen, _Contrast; ENDGLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } GLSLPROGRAM #pragma shader_feature_local_fragment _STYLE_OFF _STYLE_MONO _STYLE_CMYK #define NPR_VARYINGS #include "Ch15/NPRCommon.glsl" #ifdef VERTEX void main() { NprVert(); } #endif #ifdef FRAGMENT // 返回当前像素被网点覆盖的比例（0..1，已抗锯齿） // pixel：屏幕像素坐标；cell：网格边长（像素）；angle：网角（度）；ink：该处墨量 0..1 float HalftoneDot(vec2 pixel, float cell, float angle, float ink) { float s = sin(radians(angle)), c = cos(radians(angle)); // HLSL 的 mul(float2x2(c, -s, s, c), p)：float2x2 按行构造，GLSL 的 mat2 按列，所以写成 p * mat2(...) vec2 p = (pixel * mat2(c, -s, s, c)) / cell; // 旋转后的网格坐标 vec2 local = fract(p) - 0.5; // 格子内坐标，中心为 0 float d = length(local); // 圆面积 πr² 与格子面积 1 之比 = 墨量，所以半径与墨量的平方根成正比 float r = sqrt(saturate(ink) / PI); float aa = max(fwidth(d), 1e-4); // 约等于一个像素宽 return 1.0 - smoothstep(r - aa, r + aa, d); } vec4 frag() { vec3 N = normalize(normalWS); NprLight L = GetNprLight(positionWS, N); vec3 lit = _BaseColor.rgb * (saturate(L.ndotl) * L.shadow * L.color + SampleSH(N)); lit = saturate(lit); #if defined(_STYLE_OFF) return vec4(lit, 1.0); #else // 加一点对比度，印刷品的网点通常比连续色调“硬” lit = saturate((lit - 0.5) * _Contrast + 0.5); vec2 px = gl_FragCoord.xy; // = HLSL 的 i.positionCS.xy（像素坐标） #if defined(_STYLE_MONO) // 单色版只表现明暗：用光照本身的亮度，本色只轻微参与，否则深色物体会糊成一片灰 vec3 lighting = saturate(L.ndotl) * L.shadow * L.color + SampleSH(N); float tone = Luminance(saturate(lighting)) * mix(1.0, Luminance(_BaseColor.rgb), 0.3); float ink = 1.0 - saturate((tone - 0.5) * _Contrast + 0.5); float cover = HalftoneDot(px, _CellSize, 45.0, ink); return vec4(mix(_PaperColor.rgb, vec3(0.08, 0.08, 0.1), cover), 1.0); #else // RGB → CMY，再把三色共同的“灰”部分交给黑墨（K），减少用墨、让暗部更干净 vec3 cmy = 1.0 - lit; float k = min(cmy.r, min(cmy.g, cmy.b)) * _BlackGen; cmy = (cmy - k) / max(1.0 - k, 1e-3); // 经典网角：C 15°、M 75°、Y 0°、K 45°，错开角度避免摩尔纹 float c = HalftoneDot(px, _CellSize, 15.0, cmy.r); float m = HalftoneDot(px, _CellSize, 75.0, cmy.g); float y = HalftoneDot(px, _CellSize, 0.0, cmy.b); float kk = HalftoneDot(px, _CellSize, 45.0, k); // 减色叠印：每种墨把纸的颜色乘上自己的透射色 vec3 col = _PaperColor.rgb; col *= mix(vec3(1.0), vec3(0.0, 0.66, 0.92), c); col *= mix(vec3(1.0), vec3(0.92, 0.1, 0.55), m); col *= mix(vec3(1.0), vec3(1.0, 0.92, 0.05), y); col *= mix(vec3(1.0), vec3(0.1, 0.1, 0.12), kk); return vec4(col, 1.0); #endif #endif } void main() { fragColor = frag(); } #endif ENDGLSL } Pass { Name "ShadowCaster" Tags { "LightMode"="ShadowCaster" } ZWrite On ZTest LEqual ColorMask 0 GLSLPROGRAM #define NPR_SHADOW_PASS #include "Ch15/NPRCommon.glsl" ENDGLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R GLSLPROGRAM #define NPR_DEPTH_PASS #include "Ch15/NPRCommon.glsl" ENDGLSL } } }
关键代码讲解：网点函数是整个效果的核心，输入像素坐标、网格大小、网角和墨量，输出覆盖率：
Assets/Cookbook/Ch15/Halftone.shader（节选：dot）
// 返回当前像素被网点覆盖的比例（0..1，已抗锯齿） // pixel：屏幕像素坐标；cell：网格边长（像素）；angle：网角（度）；ink：该处墨量 0..1 half HalftoneDot(float2 pixel, float cell, float angle, half ink) { float s, c; sincos(radians(angle), s, c); float2 p = mul(float2x2(c, -s, s, c), pixel) / cell; // 旋转后的网格坐标 float2 local = frac(p) - 0.5; // 格子内坐标，中心为 0 float d = length(local); // 圆面积 πr² 与格子面积 1 之比 = 墨量，所以半径与墨量的平方根成正比 float r = sqrt(saturate(ink) / PI); float aa = max(fwidth(d), 1e-4); // 约等于一个像素宽 return 1.0 - smoothstep(r - aa, r + aa, d); }
// 返回当前像素被网点覆盖的比例（0..1，已抗锯齿） // pixel：屏幕像素坐标；cell：网格边长（像素）；angle：网角（度）；ink：该处墨量 0..1 float HalftoneDot(vec2 pixel, float cell, float angle, float ink) { float s = sin(radians(angle)), c = cos(radians(angle)); // HLSL 的 mul(float2x2(c, -s, s, c), p)：float2x2 按行构造，GLSL 的 mat2 按列，所以写成 p * mat2(...) vec2 p = (pixel * mat2(c, -s, s, c)) / cell; // 旋转后的网格坐标 vec2 local = fract(p) - 0.5; // 格子内坐标，中心为 0 float d = length(local); // 圆面积 πr² 与格子面积 1 之比 = 墨量，所以半径与墨量的平方根成正比 float r = sqrt(saturate(ink) / PI); float aa = max(fwidth(d), 1e-4); // 约等于一个像素宽 return 1.0 - smoothstep(r - aa, r + aa, d); }
- 先把像素坐标旋转、再除以格子大小，得到网格坐标；
frac(p) - 0.5是格子内以中心为原点的坐标。 fwidth(d)是 d 在相邻像素间的变化量，约等于“一个像素对应多少个格子单位”。用它做smoothstep的过渡宽度，圆点边缘就有一个像素宽的抗锯齿，且与格子大小无关。这是 Shader 里画任何程序化图形都适用的抗锯齿套路（第 4 章的 SDF 也是同样的思路）。
Assets/Cookbook/Ch15/Halftone.shader（节选：frag）
half4 frag(NprVaryings i) : SV_Target { float3 N = normalize(i.normalWS); NprLight L = GetNprLight(i.positionWS, N); half3 lit = _BaseColor.rgb * (saturate(L.ndotl) * L.shadow * L.color + SampleSH(N)); lit = saturate(lit); #if defined(_STYLE_OFF) return half4(lit, 1); #else // 加一点对比度，印刷品的网点通常比连续色调“硬” lit = saturate((lit - 0.5h) * _Contrast + 0.5h); float2 px = i.positionCS.xy; #if defined(_STYLE_MONO) // 单色版只表现明暗：用光照本身的亮度，本色只轻微参与，否则深色物体会糊成一片灰 half3 lighting = saturate(L.ndotl) * L.shadow * L.color + SampleSH(N); half tone = Luminance(saturate(lighting)) * lerp(1.0h, Luminance(_BaseColor.rgb), 0.3h); half ink = 1.0h - saturate((tone - 0.5h) * _Contrast + 0.5h); half cover = HalftoneDot(px, _CellSize, 45, ink); return half4(lerp(_PaperColor.rgb, half3(0.08, 0.08, 0.1), cover), 1); #else // RGB → CMY，再把三色共同的“灰”部分交给黑墨（K），减少用墨、让暗部更干净 half3 cmy = 1.0h - lit; half k = min(cmy.r, min(cmy.g, cmy.b)) * _BlackGen; cmy = (cmy - k) / max(1.0h - k, 1e-3h); // 经典网角：C 15°、M 75°、Y 0°、K 45°，错开角度避免摩尔纹 half c = HalftoneDot(px, _CellSize, 15, cmy.r); half m = HalftoneDot(px, _CellSize, 75, cmy.g); half y = HalftoneDot(px, _CellSize, 0, cmy.b); half kk = HalftoneDot(px, _CellSize, 45, k); // 减色叠印：每种墨把纸的颜色乘上自己的透射色 half3 col = _PaperColor.rgb; col *= lerp(1.0h, half3(0.0, 0.66, 0.92), c); col *= lerp(1.0h, half3(0.92, 0.1, 0.55), m); col *= lerp(1.0h, half3(1.0, 0.92, 0.05), y); col *= lerp(1.0h, half3(0.1, 0.1, 0.12), kk); return half4(col, 1); #endif #endif }
vec4 frag() { vec3 N = normalize(normalWS); NprLight L = GetNprLight(positionWS, N); vec3 lit = _BaseColor.rgb * (saturate(L.ndotl) * L.shadow * L.color + SampleSH(N)); lit = saturate(lit); #if defined(_STYLE_OFF) return vec4(lit, 1.0); #else // 加一点对比度，印刷品的网点通常比连续色调“硬” lit = saturate((lit - 0.5) * _Contrast + 0.5); vec2 px = gl_FragCoord.xy; // = HLSL 的 i.positionCS.xy（像素坐标） #if defined(_STYLE_MONO) // 单色版只表现明暗：用光照本身的亮度，本色只轻微参与，否则深色物体会糊成一片灰 vec3 lighting = saturate(L.ndotl) * L.shadow * L.color + SampleSH(N); float tone = Luminance(saturate(lighting)) * mix(1.0, Luminance(_BaseColor.rgb), 0.3); float ink = 1.0 - saturate((tone - 0.5) * _Contrast + 0.5); float cover = HalftoneDot(px, _CellSize, 45.0, ink); return vec4(mix(_PaperColor.rgb, vec3(0.08, 0.08, 0.1), cover), 1.0); #else // RGB → CMY，再把三色共同的“灰”部分交给黑墨（K），减少用墨、让暗部更干净 vec3 cmy = 1.0 - lit; float k = min(cmy.r, min(cmy.g, cmy.b)) * _BlackGen; cmy = (cmy - k) / max(1.0 - k, 1e-3); // 经典网角：C 15°、M 75°、Y 0°、K 45°，错开角度避免摩尔纹 float c = HalftoneDot(px, _CellSize, 15.0, cmy.r); float m = HalftoneDot(px, _CellSize, 75.0, cmy.g); float y = HalftoneDot(px, _CellSize, 0.0, cmy.b); float kk = HalftoneDot(px, _CellSize, 45.0, k); // 减色叠印：每种墨把纸的颜色乘上自己的透射色 vec3 col = _PaperColor.rgb; col *= mix(vec3(1.0), vec3(0.0, 0.66, 0.92), c); col *= mix(vec3(1.0), vec3(0.92, 0.1, 0.55), m); col *= mix(vec3(1.0), vec3(1.0, 0.92, 0.05), y); col *= mix(vec3(1.0), vec3(0.1, 0.1, 0.12), kk); return vec4(col, 1.0); #endif #endif }
彩色版先把线性 RGB 当成“反射率”转成 CMY 墨量（1 − RGB），提取三者的最小值乘以 _BlackGen 作为黑墨，再把剩余部分重新归一化。叠印时，每种墨按覆盖率把纸面颜色乘上自己的“透射色”——这就是减色混合：青墨吸收红光、品红吸收绿光、黄墨吸收蓝光。代码里的四种墨色故意没用纯 (0,1,1) 这类理想值，而是偏向真实油墨的色相，叠出来更像印刷品。
单色版另有一点讲究：如果直接用最终颜色的亮度算墨量，红色物体本身亮度就低，整个物体会糊成一片灰点，明暗反而看不出来。所以单色版只让本色轻微参与（30%），主要用光照本身的亮度。这是“风格化需要的不是物理正确，而是可读性”的又一个例子。
提示这个 Shader 用
[KeywordEnum(Off, Mono, CMYK)] 声明风格，它会自动生成 _STYLE_OFF、_STYLE_MONO、_STYLE_CMYK 三个关键字，配合 #pragma shader_feature_local_fragment 只在片元阶段编译变体。在 C# 里切换时，除了 SetFloat("_Style", …)，还要手动 EnableKeyword/DisableKeyword——Inspector 会替你做这件事，脚本不会。常见坑网点大小以“像素”为单位，所以同一个材质在 720p 和 4K 屏幕上，网点占画面的比例完全不同。如果希望网点相对画面大小恒定，把
_CellSize 乘上 _ScreenParams.y / 1080 之类的比例。另外，网格太小（小于 4 像素）时圆点已经无法分辨形状，会退化成噪点；太大则丢失细节。对整个画面统一做半调，更适合放在后处理里（第 26 章），这里的做法优势在于可以只对某些物体生效。案例 15.4水彩与纸张感进阶单独打开 ↗
目标：在不做后处理的前提下，让物体看起来像是用水彩一层层罩染在纸上的。
原理：水彩的视觉特征可以拆成几条，每一条都能对应到一个简单的数学操作：
- 颜料是透明的。水彩不像油画那样遮盖底色，而是像有色玻璃一样让光穿过、被吸收一部分、再从白纸上反射回来。颜料越浓，吸收越多。严格的模型是 Kubelka-Munk 理论，我们用它的一个粗略近似——Beer–Lambert 吸收定律：把颜料色当成“单位浓度的透射率”，浓度为 d 时透射率是它的 d 次方。
- 色阶是一层层罩染出来的，边界不规则。用噪声扰动明暗值，再分层量化，就有了“晕开”的形状。
- 边缘颜料堆积。水彩干燥时颜料被水流带到湿区边缘，形成深色的“水边线”（Edge Darkening）；物体轮廓处同样会堆积颜料。
- 颗粒沉淀。颜料颗粒沉在纸纹的凹处，让平涂区域呈现细小的颗粒感（Granulation）。
这个公式有个很好的性质：d = 0 时输出就是纸色，d 增大时颜色向颜料色、再向更深更饱和的颜色变化，永远不会出现“发灰”的情况——而用 lerp(paper, pigment, d) 做混合，深色区会直接走向颜料色本身而无法更深。叠两层浓度为 d 的颜料等于一层 2d，这也和真实罩染一致。
完整代码：
Assets/Cookbook/Ch15/Watercolor.shader
// 水彩感：颜料按“透射率^浓度”叠在纸上（Beer–Lambert 式减色）， // 用噪声扰动色阶边界模拟水渍晕开，边界和轮廓处颜料堆积变深，纸纹让颜料沉淀出颗粒感。 Shader "Cookbook/Ch15/Watercolor" { Properties { _BaseColor ("Pigment Color", Color) = (0.85, 0.35, 0.3, 1) _ShadowPigment ("Shadow Pigment", Color) = (0.35, 0.35, 0.75, 1) [NoScaleOffset] _NoiseTex ("Noise (fBm)", 2D) = "gray" {} _PaperColor ("Paper Color", Color) = (0.97, 0.95, 0.9, 1) _PaperScale ("Paper Grain Scale", Float) = 3 _Bands ("Wash Bands", Range(1, 5)) = 3 _Wobble ("Edge Wobble", Range(0, 0.5)) = 0.18 _Density ("Pigment Density", Range(0, 3)) = 1.1 _EdgeDarken ("Edge Darkening", Range(0, 2)) = 0.8 _Granulation ("Granulation", Range(0, 1)) = 0.5 } SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } HLSLINCLUDE #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl" CBUFFER_START(UnityPerMaterial) half4 _BaseColor, _ShadowPigment, _PaperColor; float _PaperScale; half _Bands, _Wobble, _Density, _EdgeDarken, _Granulation; CBUFFER_END ENDHLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } HLSLPROGRAM #pragma vertex NprVert #pragma fragment frag #pragma multi_compile _ _MAIN_LIGHT_SHADOWS _MAIN_LIGHT_SHADOWS_CASCADE _MAIN_LIGHT_SHADOWS_SCREEN #pragma multi_compile_fragment _ _SHADOWS_SOFT _SHADOWS_SOFT_LOW _SHADOWS_SOFT_MEDIUM _SHADOWS_SOFT_HIGH #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" TEXTURE2D(_NoiseTex); SAMPLER(sampler_NoiseTex); half4 frag(NprVaryings i) : SV_Target { float3 N = normalize(i.normalWS); float3 V = GetWorldSpaceNormalizeViewDir(i.positionWS); NprLight L = GetNprLight(i.positionWS, N); // 纸纹和水渍噪声都固定在画面上（纸不会跟着物体动） float2 suv = GetNormalizedScreenSpaceUV(i.positionCS) * float2(_ScreenParams.x / _ScreenParams.y, 1); half wash = SAMPLE_TEXTURE2D(_NoiseTex, sampler_NoiseTex, suv * 1.3).r - 0.5h; // 低频：晕染 half grain = SAMPLE_TEXTURE2D(_NoiseTex, sampler_NoiseTex, suv * _PaperScale * 8).r; // 高频：纸纹 // 1) 受光 + 噪声扰动，再分成几层“罩染” half light = saturate(L.ndotl) * L.shadow + wash * _Wobble; half f = saturate(light) * _Bands; half fr = frac(f); half tone = (floor(f) + smoothstep(0.35h, 0.65h, fr)) / _Bands; // 0 = 最暗，1 = 最亮 // 2) 色阶交界处颜料干后堆积（“水边线”） half edge = exp(-pow((fr - 0.5h) / 0.12h, 2)) * step(0.02h, f) * step(f, _Bands - 0.02h); // 3) 轮廓处的颜料堆积：N·V 越小越靠近轮廓，加噪声让边缘不规则 half rim = smoothstep(0.55h, 0.95h, 1.0h - saturate(dot(N, V)) + wash * 0.4h); // 4) 浓度：暗处颜料多，再叠加边缘堆积和纸纹沉淀 half density = _Density * lerp(0.25h, 1.0h, 1.0h - tone); density += (edge * 0.6h + rim) * _EdgeDarken; density *= lerp(1.0h, 0.6h + 0.8h * grain, _Granulation); // 5) 暗部换一种偏冷的颜料，然后按 Beer–Lambert：透射率 = 颜料色^浓度 half3 pigment = lerp(_BaseColor.rgb, _BaseColor.rgb * _ShadowPigment.rgb * 1.6h, saturate(1.0h - tone) * 0.7h); half3 paper = _PaperColor.rgb * (0.94h + 0.06h * grain); half3 col = paper * pow(saturate(pigment), max(density, 0.0h)); return half4(col, 1); } ENDHLSL } Pass { Name "ShadowCaster" Tags { "LightMode"="ShadowCaster" } ZWrite On ZTest LEqual ColorMask 0 HLSLPROGRAM #pragma vertex NprShadowVert #pragma fragment NprNullFrag #pragma multi_compile_vertex _ _CASTING_PUNCTUAL_LIGHT_SHADOW #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" ENDHLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R HLSLPROGRAM #pragma vertex NprDepthVert #pragma fragment NprNullFrag #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" ENDHLSL } } }
// 水彩感：颜料按“透射率^浓度”叠在纸上（Beer–Lambert 式减色），（GLSL 版，对应 Ch15/Watercolor.shader） // 用噪声扰动色阶边界模拟水渍晕开，边界和轮廓处颜料堆积变深，纸纹让颜料沉淀出颗粒感。 Shader "Cookbook/Ch15/Watercolor" { SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } GLSLINCLUDE uniform vec4 _BaseColor, _ShadowPigment, _PaperColor; uniform float _PaperScale; uniform float _Bands, _Wobble, _Density, _EdgeDarken, _Granulation; ENDGLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } GLSLPROGRAM #define NPR_VARYINGS #include "Ch15/NPRCommon.glsl" uniform sampler2D _NoiseTex; #ifdef VERTEX void main() { NprVert(); } #endif #ifdef FRAGMENT vec4 frag() { vec3 N = normalize(normalWS); vec3 V = GetWorldSpaceNormalizeViewDir(positionWS); NprLight L = GetNprLight(positionWS, N); // 纸纹和水渍噪声都固定在画面上（纸不会跟着物体动） vec2 suv = GetNormalizedScreenSpaceUV(gl_FragCoord) * vec2(_ScreenParams.x / _ScreenParams.y, 1.0); float wash = texture(_NoiseTex, suv * 1.3).r - 0.5; // 低频：晕染 float grain = texture(_NoiseTex, suv * _PaperScale * 8.0).r; // 高频：纸纹 // 1) 受光 + 噪声扰动，再分成几层“罩染” float light = saturate(L.ndotl) * L.shadow + wash * _Wobble; float f = saturate(light) * _Bands; float fr = fract(f); float tone = (floor(f) + smoothstep(0.35, 0.65, fr)) / _Bands; // 0 = 最暗，1 = 最亮 // 2) 色阶交界处颜料干后堆积（“水边线”） float edge = exp(-pow((fr - 0.5) / 0.12, 2.0)) * step(0.02, f) * step(f, _Bands - 0.02); // 3) 轮廓处的颜料堆积：N·V 越小越靠近轮廓，加噪声让边缘不规则 float rim = smoothstep(0.55, 0.95, 1.0 - saturate(dot(N, V)) + wash * 0.4); // 4) 浓度：暗处颜料多，再叠加边缘堆积和纸纹沉淀 float density = _Density * mix(0.25, 1.0, 1.0 - tone); density += (edge * 0.6 + rim) * _EdgeDarken; density *= mix(1.0, 0.6 + 0.8 * grain, _Granulation); // 5) 暗部换一种偏冷的颜料，然后按 Beer–Lambert：透射率 = 颜料色^浓度 vec3 pigment = mix(_BaseColor.rgb, _BaseColor.rgb * _ShadowPigment.rgb * 1.6, saturate(1.0 - tone) * 0.7); vec3 paper = _PaperColor.rgb * (0.94 + 0.06 * grain); vec3 col = paper * pow(saturate(pigment), vec3(max(density, 0.0))); return vec4(col, 1.0); } void main() { fragColor = frag(); } #endif ENDGLSL } Pass { Name "ShadowCaster" Tags { "LightMode"="ShadowCaster" } ZWrite On ZTest LEqual ColorMask 0 GLSLPROGRAM #define NPR_SHADOW_PASS #include "Ch15/NPRCommon.glsl" ENDGLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R GLSLPROGRAM #define NPR_DEPTH_PASS #include "Ch15/NPRCommon.glsl" ENDGLSL } } }
关键代码讲解：
Assets/Cookbook/Ch15/Watercolor.shader（节选：frag）
half4 frag(NprVaryings i) : SV_Target { float3 N = normalize(i.normalWS); float3 V = GetWorldSpaceNormalizeViewDir(i.positionWS); NprLight L = GetNprLight(i.positionWS, N); // 纸纹和水渍噪声都固定在画面上（纸不会跟着物体动） float2 suv = GetNormalizedScreenSpaceUV(i.positionCS) * float2(_ScreenParams.x / _ScreenParams.y, 1); half wash = SAMPLE_TEXTURE2D(_NoiseTex, sampler_NoiseTex, suv * 1.3).r - 0.5h; // 低频：晕染 half grain = SAMPLE_TEXTURE2D(_NoiseTex, sampler_NoiseTex, suv * _PaperScale * 8).r; // 高频：纸纹 // 1) 受光 + 噪声扰动，再分成几层“罩染” half light = saturate(L.ndotl) * L.shadow + wash * _Wobble; half f = saturate(light) * _Bands; half fr = frac(f); half tone = (floor(f) + smoothstep(0.35h, 0.65h, fr)) / _Bands; // 0 = 最暗，1 = 最亮 // 2) 色阶交界处颜料干后堆积（“水边线”） half edge = exp(-pow((fr - 0.5h) / 0.12h, 2)) * step(0.02h, f) * step(f, _Bands - 0.02h); // 3) 轮廓处的颜料堆积：N·V 越小越靠近轮廓，加噪声让边缘不规则 half rim = smoothstep(0.55h, 0.95h, 1.0h - saturate(dot(N, V)) + wash * 0.4h); // 4) 浓度：暗处颜料多，再叠加边缘堆积和纸纹沉淀 half density = _Density * lerp(0.25h, 1.0h, 1.0h - tone); density += (edge * 0.6h + rim) * _EdgeDarken; density *= lerp(1.0h, 0.6h + 0.8h * grain, _Granulation); // 5) 暗部换一种偏冷的颜料，然后按 Beer–Lambert：透射率 = 颜料色^浓度 half3 pigment = lerp(_BaseColor.rgb, _BaseColor.rgb * _ShadowPigment.rgb * 1.6h, saturate(1.0h - tone) * 0.7h); half3 paper = _PaperColor.rgb * (0.94h + 0.06h * grain); half3 col = paper * pow(saturate(pigment), max(density, 0.0h)); return half4(col, 1); }
vec4 frag() { vec3 N = normalize(normalWS); vec3 V = GetWorldSpaceNormalizeViewDir(positionWS); NprLight L = GetNprLight(positionWS, N); // 纸纹和水渍噪声都固定在画面上（纸不会跟着物体动） vec2 suv = GetNormalizedScreenSpaceUV(gl_FragCoord) * vec2(_ScreenParams.x / _ScreenParams.y, 1.0); float wash = texture(_NoiseTex, suv * 1.3).r - 0.5; // 低频：晕染 float grain = texture(_NoiseTex, suv * _PaperScale * 8.0).r; // 高频：纸纹 // 1) 受光 + 噪声扰动，再分成几层“罩染” float light = saturate(L.ndotl) * L.shadow + wash * _Wobble; float f = saturate(light) * _Bands; float fr = fract(f); float tone = (floor(f) + smoothstep(0.35, 0.65, fr)) / _Bands; // 0 = 最暗，1 = 最亮 // 2) 色阶交界处颜料干后堆积（“水边线”） float edge = exp(-pow((fr - 0.5) / 0.12, 2.0)) * step(0.02, f) * step(f, _Bands - 0.02); // 3) 轮廓处的颜料堆积：N·V 越小越靠近轮廓，加噪声让边缘不规则 float rim = smoothstep(0.55, 0.95, 1.0 - saturate(dot(N, V)) + wash * 0.4); // 4) 浓度：暗处颜料多，再叠加边缘堆积和纸纹沉淀 float density = _Density * mix(0.25, 1.0, 1.0 - tone); density += (edge * 0.6 + rim) * _EdgeDarken; density *= mix(1.0, 0.6 + 0.8 * grain, _Granulation); // 5) 暗部换一种偏冷的颜料，然后按 Beer–Lambert：透射率 = 颜料色^浓度 vec3 pigment = mix(_BaseColor.rgb, _BaseColor.rgb * _ShadowPigment.rgb * 1.6, saturate(1.0 - tone) * 0.7); vec3 paper = _PaperColor.rgb * (0.94 + 0.06 * grain); vec3 col = paper * pow(saturate(pigment), vec3(max(density, 0.0))); return vec4(col, 1.0); }
- 两组噪声都来自同一张
noise_fbm，用屏幕坐标采样：低频（×1.3）的wash扰动明暗，制造晕染；高频的grain是纸纹。屏幕 UV 乘上宽高比，噪声在横向不会被拉伸。 - 色阶用
floor(f) + smoothstep(0.35, 0.65, frac(f))计算：每一层内部大部分是平的，只在中间 30% 的区间里过渡，比硬阶梯柔和、又比连续渐变“有层次”。 - 水边线
edge是以色阶交界（frac = 0.5）为中心的高斯形尖峰，宽度由 0.12 控制；两个step防止在最亮、最暗两端也画出边线。 - 轮廓堆积用 1 − N·V 再加噪声，所以轮廓的深色边是“不规则”的，不会像描边那样整齐。
- 浓度按明暗分配后，再乘上纸纹调制的颗粒因子，最后进入 Beer–Lambert 公式。暗部还额外把颜料色往
_ShadowPigment（偏蓝紫）靠，这是水彩画家常用的“冷色画阴影”的习惯，和 Gooch 的思路如出一辙。
深入真正高质量的实时水彩（例如学术界的 MNPR 框架）大多在屏幕空间完成：先渲染出颜色、深度、法线等缓冲，再在后处理里做颜料扩散（Bleeding）、边缘检测加深、纸张高度图引起的颜料流动等。逐物体的 Shader 做不到“颜色渗到隔壁物体上”，这是它的天花板。本例的价值在于：所有计算都在一个 Pass 里完成，可以只用于部分物体，在移动端也负担得起。
提示纸纹放在屏幕空间，所以镜头移动时纸纹是静止的——这恰好符合“画在纸上”的直觉。但晕染噪声
wash 也在屏幕空间，物体移动时色阶边界会“流动”。如果不喜欢，可以把 wash 换成物体空间（或世界空间）坐标采样，代价是不同物体的晕染图案会有接缝感。案例 15.5复古像素风：PS1 的顶点抖动与仿射贴图进阶单独打开 ↗
目标：复刻初代 PlayStation 的画面特征：顶点在屏幕上一格一格地跳、地面贴图随视角扭曲、贴图是硬边的大像素、颜色有明显的抖动网点。
原理：这些“特征”其实都是当年硬件的局限：
| 现象 | 当年的原因 | 我们的模拟方法 |
|---|---|---|
| 顶点抖动（Jitter） | 光栅化器只接受整数像素坐标，没有子像素精度；几何运算是定点数 | 把裁剪空间位置吸附到虚拟分辨率的像素格上 |
| 贴图扭曲 | 没有透视校正插值，UV 在屏幕空间线性插值（仿射映射） | 传入 uv·w 和 w，让透视校正“自我抵消” |
| 大像素贴图 | 贴图很小（常见 64×64、128×128），且多为最近点采样 | 32×32 程序贴图 + 点采样 |
| 抖动色块 | 帧缓冲常用 15 位色（每通道 5 位），用有序抖动掩盖色带 | Bayer 4×4 抖动 + 降低每通道位数 |
| 多边形明暗块 | 只在顶点上计算光照（Gouraud） | 在顶点着色器里算 Lambert |
仿射映射是怎么来的
光栅化插值顶点属性时，GPU 默认做透视校正插值（第 1 章讲过）：屏幕空间里线性的不是属性 A 本身，而是 A/w 和 1/w。设三角形三个顶点的屏幕空间重心坐标为 λi，片元得到的属性是：
如果我们传入的不是 A，而是 A·w，那么插值结果是 ΣλiAi / Σ(λi/wi)；同时再传一个 w，它的插值结果是 Σλi / Σ(λi/wi) = 1 / Σ(λi/wi)（因为 Σλi = 1）。两者相除，分母抵消，剩下 ΣλiAi——正是屏幕空间的线性插值，也就是 PS1 的仿射映射。HLSL 里也有 noperspective 插值修饰符可以直接关闭透视校正；上面的除法技巧则不依赖任何插值修饰符，只用到“透视校正插值”这一所有平台共同的行为，原理也更直观。
完整代码：
Assets/Cookbook/Ch15/RetroPS1.shader
// 复古像素风（PS1 风格）：顶点吸附到低分辨率网格、仿射纹理映射（不做透视校正）、 // 逐顶点光照、点采样，以及“抖动 + 色深量化”。每一项都能单独开关，方便对比。 Shader "Cookbook/Ch15/RetroPS1" { Properties { [MainTexture] _BaseMap ("Base Map", 2D) = "white" {} [MainColor] _BaseColor ("Base Color", Color) = (1, 1, 1, 1) _VirtualRes ("Virtual Resolution (xy)", Vector) = (320, 240, 0, 0) [Toggle] _VertexSnap ("Vertex Snap", Float) = 1 [Toggle] _Affine ("Affine Texture Mapping", Float) = 1 [Toggle] _PointSample ("Point Sampling", Float) = 1 [Toggle] _Quantize ("Dither + Quantize", Float) = 1 _ColorBits ("Color Bits per Channel", Range(2, 8)) = 5 } SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } HLSLINCLUDE #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl" CBUFFER_START(UnityPerMaterial) float4 _BaseMap_ST; half4 _BaseColor; float4 _VirtualRes; float _VertexSnap, _Affine, _PointSample, _Quantize, _ColorBits; CBUFFER_END // 把顶点吸附到 _VirtualRes 分辨率的像素格上。 // 先除 w 得到 NDC，取整后再乘回 w，保持深度与透视不变，只让 xy 跳格。 float4 SnapToPixelGrid(float4 positionCS, float2 res) { float2 halfRes = res * 0.5; float2 ndc = positionCS.xy / positionCS.w; ndc = floor(ndc * halfRes + 0.5) / halfRes; positionCS.xy = ndc * positionCS.w; return positionCS; } ENDHLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } HLSLPROGRAM #pragma vertex vert #pragma fragment frag #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl" TEXTURE2D(_BaseMap); SAMPLER(sampler_BaseMap); struct Attributes { float4 positionOS : POSITION; float3 normalOS : NORMAL; float2 uv : TEXCOORD0; }; struct Varyings { float4 positionCS : SV_POSITION; float2 uv : TEXCOORD0; // 正常的（透视校正的）UV float3 uvAffine : TEXCOORD1; // (uv * w, w)，用来抵消透视校正 half3 lighting : TEXCOORD2; // 逐顶点光照（Gouraud） }; Varyings vert(Attributes v) { Varyings o; float3 positionWS = TransformObjectToWorld(v.positionOS.xyz); float4 positionCS = TransformWorldToHClip(positionWS); if (_VertexSnap > 0.5) positionCS = SnapToPixelGrid(positionCS, _VirtualRes.xy); o.positionCS = positionCS; o.uv = TRANSFORM_TEX(v.uv, _BaseMap); // 透视校正插值对属性 A 实际做的是：插值 A/w 和 1/w 再相除。 // 传入 A·w 和 w，两者都被“校正”后相除，w 抵消，剩下的就是屏幕空间线性插值的 A。 o.uvAffine = float3(o.uv * positionCS.w, positionCS.w); // 逐顶点 Lambert + 环境光：当年的硬件只在顶点上算光 float3 N = TransformObjectToWorldNormal(v.normalOS); Light L = GetMainLight(); o.lighting = saturate(dot(N, L.direction)) * L.color + SampleSH(N); return o; } static const float kBayer4[16] = { 0, 8, 2, 10, 12, 4, 14, 6, 3, 11, 1, 9, 15, 7, 13, 5 }; // 先加一个有序抖动偏移，再截断到 bits 位：渐变变成规则的网点而不是色带 half3 DitherQuantize(half3 c, float2 pixel, float bits) { uint2 p = (uint2)pixel % 4; float threshold = (kBayer4[p.y * 4 + p.x] + 0.5) / 16.0 - 0.5; // -0.5..0.5 float levels = exp2(bits) - 1.0; return floor(saturate(c) * levels + 0.5 + threshold) / levels; } half4 frag(Varyings i) : SV_Target { float2 uv = lerp(i.uv, i.uvAffine.xy / i.uvAffine.z, _Affine); half4 texLinear = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, uv); half4 texPoint = SAMPLE_TEXTURE2D(_BaseMap, sampler_PointRepeat, uv); half4 tex = lerp(texLinear, texPoint, _PointSample); half3 col = tex.rgb * _BaseColor.rgb * i.lighting; if (_Quantize > 0.5) { // 抖动图案也按“虚拟分辨率”放大，模拟低分辨率帧缓冲上的抖动 float2 virtualPixel = floor(i.positionCS.xy * _VirtualRes.xy / _ScreenParams.xy); // 在 sRGB（显示）空间量化，色阶才均匀 col = SRGBToLinear(DitherQuantize(LinearToSRGB(col), virtualPixel, _ColorBits)); } return half4(col, 1); } ENDHLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R HLSLPROGRAM #pragma vertex vert #pragma fragment frag // 深度也要按同样方式吸附，否则深度图与颜色错位 float4 vert(float4 positionOS : POSITION) : SV_POSITION { float4 positionCS = TransformObjectToHClip(positionOS.xyz); if (_VertexSnap > 0.5) positionCS = SnapToPixelGrid(positionCS, _VirtualRes.xy); return positionCS; } half4 frag() : SV_Target { return 0; } ENDHLSL } } }
// 复古像素风（PS1 风格）：顶点吸附到低分辨率网格、仿射纹理映射（不做透视校正）、（GLSL 版，对应 Ch15/RetroPS1.shader） // 逐顶点光照、点采样，以及“抖动 + 色深量化”。每一项都能单独开关，方便对比。 Shader "Cookbook/Ch15/RetroPS1" { SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } GLSLINCLUDE uniform vec4 _BaseMap_ST; uniform vec4 _BaseColor; uniform vec4 _VirtualRes; uniform float _VertexSnap, _Affine, _PointSample, _Quantize, _ColorBits; // 把顶点吸附到 _VirtualRes 分辨率的像素格上。 // 先除 w 得到 NDC，取整后再乘回 w，保持深度与透视不变，只让 xy 跳格。 vec4 SnapToPixelGrid(vec4 positionCS, vec2 res) { vec2 halfRes = res * 0.5; vec2 ndc = positionCS.xy / positionCS.w; ndc = floor(ndc * halfRes + 0.5) / halfRes; positionCS.xy = ndc * positionCS.w; return positionCS; } ENDGLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } GLSLPROGRAM uniform sampler2D _BaseMap; VARYING vec2 uv; // 正常的（透视校正的）UV VARYING vec3 uvAffine; // (uv * w, w)，用来抵消透视校正 VARYING vec3 lighting; // 逐顶点光照（Gouraud） #ifdef VERTEX void main() { vec3 positionWS = TransformObjectToWorld(positionOS.xyz); vec4 positionCS = TransformWorldToHClip(positionWS); if (_VertexSnap > 0.5) positionCS = SnapToPixelGrid(positionCS, _VirtualRes.xy); gl_Position = positionCS; uv = TransformTex(texcoord0.xy, _BaseMap_ST); // 透视校正插值对属性 A 实际做的是：插值 A/w 和 1/w 再相除。 // 传入 A·w 和 w，两者都被“校正”后相除，w 抵消，剩下的就是屏幕空间线性插值的 A。 uvAffine = vec3(uv * positionCS.w, positionCS.w); // 逐顶点 Lambert + 环境光：当年的硬件只在顶点上算光 vec3 N = TransformObjectToWorldNormal(normalOS); Light L = GetMainLight(); lighting = saturate(dot(N, L.direction)) * L.color + SampleSH(N); } #endif #ifdef FRAGMENT const float kBayer4[16] = float[16]( 0.0, 8.0, 2.0, 10.0, 12.0, 4.0, 14.0, 6.0, 3.0, 11.0, 1.0, 9.0, 15.0, 7.0, 13.0, 5.0); // 先加一个有序抖动偏移，再截断到 bits 位：渐变变成规则的网点而不是色带 vec3 DitherQuantize(vec3 c, vec2 pixel, float bits) { ivec2 p = ivec2(mod(pixel, 4.0)); float threshold = (kBayer4[p.y * 4 + p.x] + 0.5) / 16.0 - 0.5; // -0.5..0.5 float levels = exp2(bits) - 1.0; return floor(saturate(c) * levels + 0.5 + threshold) / levels; } // HLSL 版用内联采样器 sampler_PointRepeat；GLSL 不能按调用换采样器， // 这里手动做“最近邻 + 最近 mip + 重复寻址”：先由导数估算 mip 级别，再 texelFetch vec4 SamplePointRepeat(sampler2D tex, vec2 st) { vec2 size0 = vec2(textureSize(tex, 0)); vec2 dx = dFdx(st * size0), dy = dFdy(st * size0); float lod = 0.5 * log2(max(max(dot(dx, dx), dot(dy, dy)), 1e-8)); int maxLod = int(log2(max(size0.x, size0.y))); int level = clamp(int(floor(lod + 0.5)), 0, maxLod); ivec2 size = textureSize(tex, level); ivec2 p = ivec2(fract(st) * vec2(size)); return texelFetch(tex, clamp(p, ivec2(0), size - 1), level); } vec4 frag() { vec2 st = mix(uv, uvAffine.xy / uvAffine.z, _Affine); vec4 texLinear = texture(_BaseMap, st); vec4 texPoint = SamplePointRepeat(_BaseMap, st); vec4 tex = mix(texLinear, texPoint, _PointSample); vec3 col = tex.rgb * _BaseColor.rgb * lighting; if (_Quantize > 0.5) { // 抖动图案也按“虚拟分辨率”放大，模拟低分辨率帧缓冲上的抖动 vec2 virtualPixel = floor(gl_FragCoord.xy * _VirtualRes.xy / _ScreenParams.xy); // 在 sRGB（显示）空间量化，色阶才均匀 col = SRGBToLinear(DitherQuantize(LinearToSRGB(col), virtualPixel, _ColorBits)); } return vec4(col, 1.0); } void main() { fragColor = frag(); } #endif ENDGLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R GLSLPROGRAM // 深度也要按同样方式吸附，否则深度图与颜色错位 #ifdef VERTEX void main() { vec4 positionCS = TransformObjectToHClip(positionOS.xyz); if (_VertexSnap > 0.5) positionCS = SnapToPixelGrid(positionCS, _VirtualRes.xy); gl_Position = positionCS; } #endif #ifdef FRAGMENT void main() { fragColor = vec4(0.0); } #endif ENDGLSL } } }
关键代码讲解：顶点吸附先除 w 到 NDC，按虚拟分辨率取整，再乘回 w。只动 xy，不动 z 和 w，所以深度和透视都不受影响；吸附函数写在 HLSLINCLUDE 里，DepthOnly Pass 也用同样的吸附，保证深度图和颜色对齐：
Assets/Cookbook/Ch15/RetroPS1.shader（节选：snap）
// 把顶点吸附到 _VirtualRes 分辨率的像素格上。 // 先除 w 得到 NDC，取整后再乘回 w，保持深度与透视不变，只让 xy 跳格。 float4 SnapToPixelGrid(float4 positionCS, float2 res) { float2 halfRes = res * 0.5; float2 ndc = positionCS.xy / positionCS.w; ndc = floor(ndc * halfRes + 0.5) / halfRes; positionCS.xy = ndc * positionCS.w; return positionCS; }
Assets/Cookbook/Ch15/RetroPS1.shader（节选：affine-vert）
// 透视校正插值对属性 A 实际做的是：插值 A/w 和 1/w 再相除。 // 传入 A·w 和 w，两者都被“校正”后相除，w 抵消，剩下的就是屏幕空间线性插值的 A。 o.uvAffine = float3(o.uv * positionCS.w, positionCS.w);
量化部分用经典的 4×4 Bayer 矩阵。矩阵里 0~15 的排列保证了任意 2×2、4×4 子块内阈值都尽量分散，所以抖动出的网点均匀、没有明显的条纹：
Assets/Cookbook/Ch15/RetroPS1.shader（节选：quantize）
static const float kBayer4[16] = { 0, 8, 2, 10, 12, 4, 14, 6, 3, 11, 1, 9, 15, 7, 13, 5 }; // 先加一个有序抖动偏移，再截断到 bits 位：渐变变成规则的网点而不是色带 half3 DitherQuantize(half3 c, float2 pixel, float bits) { uint2 p = (uint2)pixel % 4; float threshold = (kBayer4[p.y * 4 + p.x] + 0.5) / 16.0 - 0.5; // -0.5..0.5 float levels = exp2(bits) - 1.0; return floor(saturate(c) * levels + 0.5 + threshold) / levels; }
const float kBayer4[16] = float[16]( 0.0, 8.0, 2.0, 10.0, 12.0, 4.0, 14.0, 6.0, 3.0, 11.0, 1.0, 9.0, 15.0, 7.0, 13.0, 5.0); // 先加一个有序抖动偏移，再截断到 bits 位：渐变变成规则的网点而不是色带 vec3 DitherQuantize(vec3 c, vec2 pixel, float bits) { ivec2 p = ivec2(mod(pixel, 4.0)); float threshold = (kBayer4[p.y * 4 + p.x] + 0.5) / 16.0 - 0.5; // -0.5..0.5 float levels = exp2(bits) - 1.0; return floor(saturate(c) * levels + 0.5 + threshold) / levels; }
两个细节：① 抖动坐标也按虚拟分辨率放大（floor(positionCS.xy * _VirtualRes / _ScreenParams.xy)），所以抖动网点是“大像素”的，和低分辨率帧缓冲的感觉一致；② 量化在 sRGB 空间做（先 LinearToSRGB，量化后再 SRGBToLinear），因为当年的 5 位色是对显示值的量化。如果直接在线性空间量化，暗部会只有寥寥几级、亮部却很细腻，色阶分布完全不对。
常见坑① 仿射扭曲的程度取决于三角形在屏幕上的大小和深度跨度。现代模型的三角形又小又密，仿射映射几乎看不出来——要复刻 PS1 的味道，地面和墙面必须用大三角形（本例的地板只有 8 个三角形）。② 顶点吸附在静态截图里不明显，它的真正效果是镜头移动时顶点“一格一格地跳”。③ 想要整个画面都是大像素，正确做法是渲染到低分辨率 RT 再点采样放大（第 26 章的像素化后处理），而不是在每个物体的 Shader 里模拟。本例的做法适合“只让某些物体复古”，或与低分辨率 RT 配合使用。
案例 15.6Matcap 风格化入门单独打开 ↗
目标：用一张“材质球照片”决定物体的全部外观；程序化生成几种风格的 Matcap，并修正 Matcap 在画面边缘的透视畸变。
原理：Matcap（Material Capture，也叫 Lit Sphere）的想法是：一个球面上包含了所有朝向的法线。如果把“某种材质在某种光照下的球”拍成一张图，那么任何物体上的任意一点，只要找到球上法线相同的那一点，取它的颜色就行了。具体到 Shader：把法线变换到观察空间，正对相机的半球投影到圆盘上，法线的 xy 分量就是圆盘上的坐标：
第 8 章把 Matcap 当作环境光照的一个对照；这一章关注它在风格化里的用法——陶土、黏土动画、卡通、金属漆，换一张图就换一种风格，而且一次采样就完成全部“光照”，在移动端几乎是最便宜的着色方式。
程序化生成 Matcap
既然 Matcap 是“球面上每个法线对应的颜色”，生成它只需要反过来：对圆盘内的每个像素反推出法线 n = (x, y, √(1 − x² − y²))，然后用任意着色函数算颜色：
Assets/Cookbook/Ch15/MatcapGenerator.cs（节选：gen）
public static Texture2D Build(int size, Func<Vector3, Color> shade, string name = "MatCap") { var tex = new Texture2D(size, size, TextureFormat.RGBA32, true, false) { name = name, wrapMode = TextureWrapMode.Clamp, filterMode = FilterMode.Trilinear }; var px = new Color[size * size]; for (int y = 0; y < size; y++) for (int x = 0; x < size; x++) { float u = (x + 0.5f) / size * 2f - 1f, v = (y + 0.5f) / size * 2f - 1f; float r2 = u * u + v * v; // 圆盘外的像素也给一个合理值（取边缘法线），防止双线性/mip 把黑边混进来 float k = r2 > 1f ? 1f / Mathf.Sqrt(r2) : 1f; var n = new Vector3(u * k, v * k, Mathf.Sqrt(Mathf.Max(0f, 1f - r2 * k * k))); px[y * size + x] = shade(n); } tex.SetPixels(px); tex.Apply(true); return tex; }
圆盘外的像素也给了“边缘法线”的颜色，因为双线性过滤和 mip 会采到圆盘外一点点，如果那里是黑色，物体轮廓就会出现一圈黑边。MatcapGenerator 里写了三种着色函数：陶土（柔和漫反射 + 冷色底部反光）、卡通（三阶色 + 硬高光 + 亮边）、金属漆（用反射向量在“天空/地平线/地面”之间取色，再染成金色）。你可以把任何第 5、9 章学过的光照模型写成这样的函数，“冻结”进一张贴图。
透视修正
朴素的 Matcap 有一个缺点：它假设相机是正交的。在透视相机下，画面边缘的物体，相机是“斜着”看它的，可是查表用的仍然是观察空间的法线——于是边缘的球看起来像被拧了一下，高光和地平线位置都不对。修正办法是：对每个像素，以“从这个点指向相机”的方向 V 作为局部的 z 轴，重新构造 x、y 轴，再把法线投影到这组轴上。这等于把每个像素都当成“正对相机的那一点”来查表。
Assets/Cookbook/Ch15/MatcapStylized.shader（节选：matcap-uv）
float2 MatcapUV(float3 positionWS, float3 normalWS) { float3 normalVS = normalize(TransformWorldToViewDir(normalWS)); // 朴素做法：直接取观察空间法线的 xy float2 naive = normalVS.xy; // 修正：以“从该点指向相机”的方向 V 为 z 轴，重新构造 x/y 轴， // 等于把每个像素都当成“正对相机”的那一点来查表，画面边缘不再被拉扯 float3 V = normalize(-TransformWorldToView(positionWS)); // 观察空间里相机在原点 float3 up = normalize(float3(0, 1, 0) - V * V.y); // 把世界“上”投影到垂直于 V 的平面 float3 right = cross(up, V); float2 corrected = float2(dot(normalVS, right), dot(normalVS, up)); float2 n = lerp(naive, corrected, _PerspectiveFix); return n * 0.49 + 0.5; // 0.49 而非 0.5：避开贴图最外圈的边缘像素 }
vec2 MatcapUV(vec3 posWS, vec3 nrmWS) { vec3 normalVS = normalize(TransformWorldToViewDir(nrmWS)); // 朴素做法：直接取观察空间法线的 xy vec2 naive = normalVS.xy; // 修正：以“从该点指向相机”的方向 V 为 z 轴，重新构造 x/y 轴， // 等于把每个像素都当成“正对相机”的那一点来查表，画面边缘不再被拉扯 vec3 V = normalize(-TransformWorldToView(posWS)); // 观察空间里相机在原点 vec3 up = normalize(vec3(0, 1, 0) - V * V.y); // 把世界“上”投影到垂直于 V 的平面 vec3 right = cross(up, V); vec2 corrected = vec2(dot(normalVS, right), dot(normalVS, up)); vec2 n = mix(naive, corrected, _PerspectiveFix); return n * 0.49 + 0.5; // 0.49 而非 0.5：避开贴图最外圈的边缘像素 }
Unity 的观察空间是右手系、相机朝 −z 看，所以观察空间里的点坐标取反就是“点 → 相机”的方向。up 是把世界“上”方向（这里直接用观察空间的 (0,1,0)）投影到垂直于 V 的平面上再归一化，right = cross(up, V)。在画面正中，V = (0,0,1)，up = (0,1,0)，right = (1,0,0)，修正版和朴素版完全一致。缩放系数用 0.49 而不是 0.5，是为了离圆盘边缘留一点余量。
完整代码：
Assets/Cookbook/Ch15/MatcapStylized.shader
// Matcap（材质捕获）：把“一个球在某种光照下的样子”存成贴图，用观察空间法线去查表。 // 修正了透视畸变（以视线方向为基准建立局部坐标系），并可选地叠加场景阴影。 Shader "Cookbook/Ch15/MatcapStylized" { Properties { [NoScaleOffset] _MatCap ("MatCap", 2D) = "gray" {} _BaseColor ("Tint", Color) = (1, 1, 1, 1) [Toggle] _PerspectiveFix ("Perspective Correction", Float) = 1 _ShadowStrength ("Receive Shadow Strength", Range(0, 1)) = 0.5 } SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } HLSLINCLUDE #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl" CBUFFER_START(UnityPerMaterial) half4 _BaseColor; float _PerspectiveFix; half _ShadowStrength; CBUFFER_END ENDHLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } HLSLPROGRAM #pragma vertex NprVert #pragma fragment frag #pragma multi_compile _ _MAIN_LIGHT_SHADOWS _MAIN_LIGHT_SHADOWS_CASCADE _MAIN_LIGHT_SHADOWS_SCREEN #pragma multi_compile_fragment _ _SHADOWS_SOFT _SHADOWS_SOFT_LOW _SHADOWS_SOFT_MEDIUM _SHADOWS_SOFT_HIGH #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" TEXTURE2D(_MatCap); SAMPLER(sampler_MatCap); float2 MatcapUV(float3 positionWS, float3 normalWS) { float3 normalVS = normalize(TransformWorldToViewDir(normalWS)); // 朴素做法：直接取观察空间法线的 xy float2 naive = normalVS.xy; // 修正：以“从该点指向相机”的方向 V 为 z 轴，重新构造 x/y 轴， // 等于把每个像素都当成“正对相机”的那一点来查表，画面边缘不再被拉扯 float3 V = normalize(-TransformWorldToView(positionWS)); // 观察空间里相机在原点 float3 up = normalize(float3(0, 1, 0) - V * V.y); // 把世界“上”投影到垂直于 V 的平面 float3 right = cross(up, V); float2 corrected = float2(dot(normalVS, right), dot(normalVS, up)); float2 n = lerp(naive, corrected, _PerspectiveFix); return n * 0.49 + 0.5; // 0.49 而非 0.5：避开贴图最外圈的边缘像素 } half4 frag(NprVaryings i) : SV_Target { float3 N = normalize(i.normalWS); half3 col = SAMPLE_TEXTURE2D(_MatCap, sampler_MatCap, MatcapUV(i.positionWS, N)).rgb * _BaseColor.rgb; // Matcap 不认识场景里的灯，阴影只能“乘”上去：这是风格化里常见的折中 NprLight L = GetNprLight(i.positionWS, N); col *= lerp(1.0h, L.shadow, _ShadowStrength); return half4(col, 1); } ENDHLSL } Pass { Name "ShadowCaster" Tags { "LightMode"="ShadowCaster" } ZWrite On ZTest LEqual ColorMask 0 HLSLPROGRAM #pragma vertex NprShadowVert #pragma fragment NprNullFrag #pragma multi_compile_vertex _ _CASTING_PUNCTUAL_LIGHT_SHADOW #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" ENDHLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R HLSLPROGRAM #pragma vertex NprDepthVert #pragma fragment NprNullFrag #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" ENDHLSL } } }
// Matcap（材质捕获）：把“一个球在某种光照下的样子”存成贴图，用观察空间法线去查表。（GLSL 版，对应 Ch15/MatcapStylized.shader） // 修正了透视畸变（以视线方向为基准建立局部坐标系），并可选地叠加场景阴影。 Shader "Cookbook/Ch15/MatcapStylized" { SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } GLSLINCLUDE uniform vec4 _BaseColor; uniform float _PerspectiveFix; uniform float _ShadowStrength; ENDGLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } GLSLPROGRAM #define NPR_VARYINGS #include "Ch15/NPRCommon.glsl" uniform sampler2D _MatCap; #ifdef VERTEX void main() { NprVert(); } #endif #ifdef FRAGMENT vec2 MatcapUV(vec3 posWS, vec3 nrmWS) { vec3 normalVS = normalize(TransformWorldToViewDir(nrmWS)); // 朴素做法：直接取观察空间法线的 xy vec2 naive = normalVS.xy; // 修正：以“从该点指向相机”的方向 V 为 z 轴，重新构造 x/y 轴， // 等于把每个像素都当成“正对相机”的那一点来查表，画面边缘不再被拉扯 vec3 V = normalize(-TransformWorldToView(posWS)); // 观察空间里相机在原点 vec3 up = normalize(vec3(0, 1, 0) - V * V.y); // 把世界“上”投影到垂直于 V 的平面 vec3 right = cross(up, V); vec2 corrected = vec2(dot(normalVS, right), dot(normalVS, up)); vec2 n = mix(naive, corrected, _PerspectiveFix); return n * 0.49 + 0.5; // 0.49 而非 0.5：避开贴图最外圈的边缘像素 } vec4 frag() { vec3 N = normalize(normalWS); vec3 col = texture(_MatCap, MatcapUV(positionWS, N)).rgb * _BaseColor.rgb; // Matcap 不认识场景里的灯，阴影只能“乘”上去：这是风格化里常见的折中 NprLight L = GetNprLight(positionWS, N); col *= mix(1.0, L.shadow, _ShadowStrength); return vec4(col, 1.0); } void main() { fragColor = frag(); } #endif ENDGLSL } Pass { Name "ShadowCaster" Tags { "LightMode"="ShadowCaster" } ZWrite On ZTest LEqual ColorMask 0 GLSLPROGRAM #define NPR_SHADOW_PASS #include "Ch15/NPRCommon.glsl" ENDGLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R GLSLPROGRAM #define NPR_DEPTH_PASS #include "Ch15/NPRCommon.glsl" ENDGLSL } } }
常见坑① Matcap 的光照是“锁在相机上”的：相机绕物体转一圈，高光永远在同一个位置。这在风格化里通常可以接受，但对于需要“光从窗户照进来”的场景，就必须配合真实光照。② Matcap 不认识场景里的灯，阴影只能像本例这样乘上去，这会让暗部发脏，可以改成
lerp(col, col * shadowColor, 1 - shadow) 指定一个阴影色。③ 叠加法线贴图时，必须先用 TBN 把切线空间法线转到世界/观察空间，再查 Matcap，否则凹凸方向全乱。案例 15.7低多边形 flat shading：用 ddx/ddy 求面法线入门单独打开 ↗
目标：不修改网格，让光滑物体呈现出“一面一色”的低多边形（Low Poly）风格。
原理：常规做法是把网格拆开，让每个三角形独占三个顶点、写入相同的面法线。这会把顶点数变成三角形数的三倍，而且必须在建模或导入阶段处理。另一种做法完全在片元着色器里完成：GPU 以 2×2 的像素块（Quad）为单位执行片元着色器，ddx(v) 返回同一块中右邻像素与当前像素的 v 之差，ddy(v) 返回下（或上）邻像素之差。对世界坐标求导：
两个差向量都是“沿屏幕横向/纵向走一个像素时，世界坐标移动了多少”，它们都躺在三角形所在的平面内，叉乘就得到平面的法线。而世界坐标在一个三角形内部是线性插值的（透视校正后依然在同一平面上），所以无论在三角形哪个位置求，方向都一样——整面常量，正是 flat shading 需要的。
叉乘的方向是这里唯一的坑。ddy 是“屏幕 y 增大的方向”，而屏幕 y 轴到底朝上还是朝下，取决于平台（D3D/Metal 的像素坐标原点在左上，OpenGL 在左下）以及当前是否在往 RT 里渲染（URP 会翻转投影矩阵，见第 1 章的 _ProjectionParams.x）。与其逐一判断，不如利用一个简单的事实：我们看到的正面，法线一定朝向相机。算出叉乘后，和视线方向点乘，如果是负的就翻过来：
Assets/Cookbook/Ch15/FlatShading.shader（节选：facenormal）
float3 FaceNormal(float3 positionWS) { // ddx/ddy：相邻像素之间世界坐标的差，两者都躺在三角形平面内，叉乘就是面法线。 // 同一个 2×2 像素块里共享导数，而三角形内部世界坐标是线性的，所以结果是“整面常量”。 float3 n = normalize(cross(ddy(positionWS), ddx(positionWS))); // 屏幕 y 轴朝上还是朝下因平台/是否渲染到 RT 而异，叉乘方向可能反过来； // 正面一定朝向相机，所以用视线方向把它翻正，最省心 float3 V = _WorldSpaceCameraPos - positionWS; return dot(n, V) < 0 ? -n : n; }
vec3 FaceNormal(vec3 posWS) { // ddx/ddy：相邻像素之间世界坐标的差，两者都躺在三角形平面内，叉乘就是面法线。 // 同一个 2×2 像素块里共享导数，而三角形内部世界坐标是线性的，所以结果是“整面常量”。 vec3 n = normalize(cross(dFdy(posWS), dFdx(posWS))); // 屏幕 y 轴朝上还是朝下因平台/是否渲染到 RT 而异，叉乘方向可能反过来； // 正面一定朝向相机，所以用视线方向把它翻正，最省心 vec3 V = _WorldSpaceCameraPos - posWS; return dot(n, V) < 0.0 ? -n : n; }
演示场景是一块在顶点着色器里用噪声抬高的地形：顶点按世界 xz 采样噪声得到高度，用有限差分求出平滑法线（下一章顶点动画会详细讲这个方法），低于水位的部分压平。颜色按高度和坡度分带——注意代码里的颜色常量最后经过了 SRGBToLinear：在线性空间的工程里，Shader 里写死的颜色常量会被当作线性值直接参与运算，而我们挑颜色时是按“显示器上看起来”的 sRGB 值挑的，不转换的话所有颜色都会偏亮偏灰。材质面板上的 Color 属性 Unity 会自动转换，写死的常量不会。
Assets/Cookbook/Ch15/FlatShading.shader
// 低多边形（Low Poly）flat shading：不改网格，在片元里用 ddx/ddy 求三角形的面法线。 // 演示场景是一块在顶点着色器里用噪声抬高的地形，可以在“平滑法线 / 面法线”之间切换。 Shader "Cookbook/Ch15/FlatShading" { Properties { _BaseColor ("Base Color (non-terrain)", Color) = (0.9, 0.55, 0.3, 1) [Toggle] _Flat ("Flat Shading (ddx/ddy)", Float) = 1 [Toggle] _Terrain ("Terrain Mode", Float) = 0 [NoScaleOffset] _HeightTex ("Height Noise", 2D) = "gray" {} _HeightScale ("Height", Range(0, 4)) = 1.6 _NoiseTiling ("Noise Tiling", Float) = 0.08 _WaterLevel ("Water Level", Float) = -0.6 } SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } HLSLINCLUDE #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl" CBUFFER_START(UnityPerMaterial) half4 _BaseColor; float _Flat, _Terrain, _HeightScale, _NoiseTiling, _WaterLevel; CBUFFER_END TEXTURE2D(_HeightTex); SAMPLER(sampler_HeightTex); // 地形高度：世界 xz 采样噪声。顶点着色器里必须用 LOD 版本采样（没有导数可用） float TerrainHeight(float2 xz) { float h = SAMPLE_TEXTURE2D_LOD(_HeightTex, sampler_HeightTex, xz * _NoiseTiling, 0).r; h = (h - 0.45) * _HeightScale * 2.0; return max(h, _WaterLevel); // 低于水位的部分压平成水面 } // 所有 Pass 共用的顶点变形：地形模式下抬高顶点，并用有限差分算出平滑法线 void Deform(inout float3 positionWS, inout float3 normalWS) { if (_Terrain < 0.5) return; const float e = 0.05; float h = TerrainHeight(positionWS.xz); float hx = TerrainHeight(positionWS.xz + float2(e, 0)); float hz = TerrainHeight(positionWS.xz + float2(0, e)); positionWS.y += h; normalWS = normalize(float3(h - hx, e, h - hz)); } ENDHLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } HLSLPROGRAM #pragma vertex vert #pragma fragment frag #pragma multi_compile _ _MAIN_LIGHT_SHADOWS _MAIN_LIGHT_SHADOWS_CASCADE _MAIN_LIGHT_SHADOWS_SCREEN #pragma multi_compile_fragment _ _SHADOWS_SOFT _SHADOWS_SOFT_LOW _SHADOWS_SOFT_MEDIUM _SHADOWS_SOFT_HIGH #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" NprVaryings vert(NprAttributes v) { NprVaryings o; float3 positionWS = TransformObjectToWorld(v.positionOS.xyz); float3 normalWS = TransformObjectToWorldNormal(v.normalOS); Deform(positionWS, normalWS); o.positionWS = positionWS; o.normalWS = normalWS; o.positionCS = TransformWorldToHClip(positionWS); o.uv = v.uv; o.color = v.color; o.fogFactor = 0; return o; } float3 FaceNormal(float3 positionWS) { // ddx/ddy：相邻像素之间世界坐标的差，两者都躺在三角形平面内，叉乘就是面法线。 // 同一个 2×2 像素块里共享导数，而三角形内部世界坐标是线性的，所以结果是“整面常量”。 float3 n = normalize(cross(ddy(positionWS), ddx(positionWS))); // 屏幕 y 轴朝上还是朝下因平台/是否渲染到 RT 而异，叉乘方向可能反过来； // 正面一定朝向相机，所以用视线方向把它翻正，最省心 float3 V = _WorldSpaceCameraPos - positionWS; return dot(n, V) < 0 ? -n : n; } half3 TerrainColor(float y, float3 N) { half3 c = half3(0.10, 0.32, 0.62); // 水 c = lerp(c, half3(0.80, 0.68, 0.42), step(_WaterLevel + 0.02, y)); // 沙 c = lerp(c, half3(0.30, 0.55, 0.18), step(_WaterLevel + 0.25, y)); // 草 c = lerp(c, half3(0.42, 0.37, 0.33), step(0.3, y) * step(N.y, 0.9)); // 陡坡变岩石 c = lerp(c, half3(0.92, 0.93, 0.96), step(1.3, y)); // 雪 // 上面这些常量是按“显示器上看到的颜色”（sRGB）挑的，线性空间工程里要先转成线性值 return SRGBToLinear(c); } half4 frag(NprVaryings i) : SV_Target { float3 N = _Flat > 0.5 ? FaceNormal(i.positionWS) : normalize(i.normalWS); NprLight L = GetNprLight(i.positionWS, N); half3 albedo = _Terrain > 0.5 ? TerrainColor(i.positionWS.y, N) : _BaseColor.rgb; half3 col = albedo * (saturate(L.ndotl) * L.shadow * L.color + SampleSH(N)); return half4(col, 1); } ENDHLSL } Pass { Name "ShadowCaster" Tags { "LightMode"="ShadowCaster" } ZWrite On ZTest LEqual ColorMask 0 HLSLPROGRAM #pragma vertex vert #pragma fragment NprNullFrag #pragma multi_compile_vertex _ _CASTING_PUNCTUAL_LIGHT_SHADOW #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" float4 vert(NprShadowAttributes v) : SV_POSITION { float3 positionWS = TransformObjectToWorld(v.positionOS.xyz); float3 normalWS = TransformObjectToWorldNormal(v.normalOS); Deform(positionWS, normalWS); // 阴影要和颜色 Pass 用同样的变形 float4 positionCS = TransformWorldToHClip(ApplyShadowBias(positionWS, normalWS, _LightDirection)); #if UNITY_REVERSED_Z positionCS.z = min(positionCS.z, UNITY_NEAR_CLIP_VALUE); #else positionCS.z = max(positionCS.z, UNITY_NEAR_CLIP_VALUE); #endif return positionCS; } ENDHLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R HLSLPROGRAM #pragma vertex vert #pragma fragment NprNullFrag #include "Assets/Cookbook/Ch15/NPRCommon.hlsl" float4 vert(NprShadowAttributes v) : SV_POSITION { float3 positionWS = TransformObjectToWorld(v.positionOS.xyz); float3 normalWS = TransformObjectToWorldNormal(v.normalOS); Deform(positionWS, normalWS); return TransformWorldToHClip(positionWS); } ENDHLSL } } }
// 低多边形（Low Poly）flat shading：不改网格，在片元里用 ddx/ddy 求三角形的面法线。（GLSL 版，对应 Ch15/FlatShading.shader） // 演示场景是一块在顶点着色器里用噪声抬高的地形，可以在“平滑法线 / 面法线”之间切换。 Shader "Cookbook/Ch15/FlatShading" { SubShader { Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" } GLSLINCLUDE uniform vec4 _BaseColor; uniform float _Flat, _Terrain, _HeightScale, _NoiseTiling, _WaterLevel; uniform sampler2D _HeightTex; // 地形高度：世界 xz 采样噪声。顶点着色器里必须用 LOD 版本采样（没有导数可用） float TerrainHeight(vec2 xz) { float h = textureLod(_HeightTex, xz * _NoiseTiling, 0.0).r; h = (h - 0.45) * _HeightScale * 2.0; return max(h, _WaterLevel); // 低于水位的部分压平成水面 } // 所有 Pass 共用的顶点变形：地形模式下抬高顶点，并用有限差分算出平滑法线 void Deform(inout vec3 posWS, inout vec3 nrmWS) { if (_Terrain < 0.5) return; const float e = 0.05; float h = TerrainHeight(posWS.xz); float hx = TerrainHeight(posWS.xz + vec2(e, 0)); float hz = TerrainHeight(posWS.xz + vec2(0, e)); posWS.y += h; nrmWS = normalize(vec3(h - hx, e, h - hz)); } ENDGLSL Pass { Name "ForwardLit" Tags { "LightMode"="UniversalForwardOnly" } GLSLPROGRAM #define NPR_VARYINGS #include "Ch15/NPRCommon.glsl" #ifdef VERTEX void main() { vec3 posWS = TransformObjectToWorld(positionOS.xyz); vec3 nrmWS = TransformObjectToWorldNormal(normalOS); Deform(posWS, nrmWS); positionWS = posWS; normalWS = nrmWS; gl_Position = TransformWorldToHClip(posWS); uv = texcoord0.xy; vertexColor = color; fogFactor = 0.0; } #endif #ifdef FRAGMENT vec3 FaceNormal(vec3 posWS) { // ddx/ddy：相邻像素之间世界坐标的差，两者都躺在三角形平面内，叉乘就是面法线。 // 同一个 2×2 像素块里共享导数，而三角形内部世界坐标是线性的，所以结果是“整面常量”。 vec3 n = normalize(cross(dFdy(posWS), dFdx(posWS))); // 屏幕 y 轴朝上还是朝下因平台/是否渲染到 RT 而异，叉乘方向可能反过来； // 正面一定朝向相机，所以用视线方向把它翻正，最省心 vec3 V = _WorldSpaceCameraPos - posWS; return dot(n, V) < 0.0 ? -n : n; } vec3 TerrainColor(float y, vec3 N) { vec3 c = vec3(0.10, 0.32, 0.62); // 水 c = mix(c, vec3(0.80, 0.68, 0.42), step(_WaterLevel + 0.02, y)); // 沙 c = mix(c, vec3(0.30, 0.55, 0.18), step(_WaterLevel + 0.25, y)); // 草 c = mix(c, vec3(0.42, 0.37, 0.33), step(0.3, y) * step(N.y, 0.9)); // 陡坡变岩石 c = mix(c, vec3(0.92, 0.93, 0.96), step(1.3, y)); // 雪 // 上面这些常量是按“显示器上看到的颜色”（sRGB）挑的，线性空间工程里要先转成线性值 return SRGBToLinear(c); } vec4 frag() { vec3 N = _Flat > 0.5 ? FaceNormal(positionWS) : normalize(normalWS); NprLight L = GetNprLight(positionWS, N); vec3 albedo = _Terrain > 0.5 ? TerrainColor(positionWS.y, N) : _BaseColor.rgb; vec3 col = albedo * (saturate(L.ndotl) * L.shadow * L.color + SampleSH(N)); return vec4(col, 1.0); } void main() { fragColor = frag(); } #endif ENDGLSL } Pass { Name "ShadowCaster" Tags { "LightMode"="ShadowCaster" } ZWrite On ZTest LEqual ColorMask 0 GLSLPROGRAM #include "Ch15/NPRCommon.glsl" #ifdef VERTEX void main() { vec3 posWS = TransformObjectToWorld(positionOS.xyz); vec3 nrmWS = TransformObjectToWorldNormal(normalOS); Deform(posWS, nrmWS); // 阴影要和颜色 Pass 用同样的变形 vec4 positionCS = TransformWorldToHClip(ApplyShadowBias(posWS, nrmWS, _LightDirection)); positionCS.z = max(positionCS.z, UNITY_NEAR_CLIP_VALUE * positionCS.w); // WebGL 不反转深度 gl_Position = positionCS; } #endif #ifdef FRAGMENT void main() { fragColor = NprNullFrag(); } #endif ENDGLSL } Pass { Name "DepthOnly" Tags { "LightMode"="DepthOnly" } ZWrite On ColorMask R GLSLPROGRAM #include "Ch15/NPRCommon.glsl" #ifdef VERTEX void main() { vec3 posWS = TransformObjectToWorld(positionOS.xyz); vec3 nrmWS = TransformObjectToWorldNormal(normalOS); Deform(posWS, nrmWS); gl_Position = TransformWorldToHClip(posWS); } #endif #ifdef FRAGMENT void main() { fragColor = vec4(gl_FragCoord.z); } #endif ENDGLSL } } }
常见坑① 导数是在 2×2 像素块里算的，三角形边缘的像素块可能有一部分像素落在三角形外（GPU 会为它们执行“辅助像素”以便求导），它们的世界坐标是外插出来的，但仍在同一平面上，所以面法线依旧正确。② 在移动端，如果
positionWS 用 half 精度插值，远离原点的物体世界坐标精度不够，ddx 的结果会抖动成噪点。面法线计算一定要用 float，必要时改用相对相机的坐标（positionWS − _WorldSpaceCameraPos）求导。③ 用面法线时，顶点法线就只在阴影偏移（ShadowCaster 的 Normal Bias）里起作用了，两者不一致可能导致少量阴影痤疮，适当调大 Depth Bias 即可。✓ 适合 ddx/ddy
运行时决定是否 flat（切换风格、调试）；不想增加顶点数；程序化生成或顶点动画的网格（变形后的面法线自动正确）。✗ 更适合拆网格
需要在顶点阶段就用到面法线（例如沿面法线外扩）；目标平台对片元导数精度不友好；需要逐面的顶点色或 UV。案例 15.8重心坐标线框与全息效果进阶单独打开 ↗
目标：在不使用几何着色器的前提下画出恒定像素宽度的三角形线框，支持隐藏四边形对角线，并做成发光的全息风格。
原理：三角形内任意一点 P 都可以写成三个顶点的加权和 P = λ0P0 + λ1P1 + λ2P2，权重 (λ0, λ1, λ2) 非负且和为 1，这就是重心坐标。在 P1P2 这条边上 λ0 = 0，另外两条边同理。所以只要片元拿到自己的重心坐标，min(λ0, λ1, λ2) 接近 0 的地方就是边。
怎么让片元拿到重心坐标？如果三个顶点分别带上 (1,0,0)、(0,1,0)、(0,0,1) 这样的属性，光栅化插值出来的就正好是重心坐标。常见教程用几何着色器（Geometry Shader）在运行时给三角形的三个顶点分配这三个值，但 Metal 不支持几何着色器，很多移动 GPU 上它也非常慢，URP 的 Lit、Unlit 等主力 Shader 都不依赖它。替代方案是把重心坐标预先烘焙进顶点色。
烘焙必须拆开共享顶点：一个被 6 个三角形共享的顶点，在不同三角形里扮演不同的“角”，需要不同的顶点色。所以烘焙后的网格顶点数 = 三角形数 × 3。对于线框/全息这种通常用在少量物体上的效果，这个代价可以接受。
Assets/Cookbook/Ch15/Editor/BarycentricBaker.cs（节选：bake）
public static Mesh Bake(Mesh src, bool hideQuadDiagonals) { var srcV = src.vertices; var srcN = src.normals; var srcUV = src.uv; var tris = src.triangles; int triCount = tris.Length / 3; // 每个三角形里“最长边”的对面顶点（0/1/2）；对四边形拆出的三角形，最长边就是对角线 var longestOpp = new int[triCount]; var diagonalOf = new Dictionary<(Vector3, Vector3), List<int>>(); for (int t = 0; t < triCount; t++) { float best = -1; int opp = 0; for (int k = 0; k < 3; k++) { Vector3 a = srcV[tris[t * 3 + (k + 1) % 3]], b = srcV[tris[t * 3 + (k + 2) % 3]]; float len = (a - b).sqrMagnitude; if (len > best) { best = len; opp = k; } } longestOpp[t] = opp; var key = EdgeKey(srcV[tris[t * 3 + (opp + 1) % 3]], srcV[tris[t * 3 + (opp + 2) % 3]]); if (!diagonalOf.TryGetValue(key, out var list)) diagonalOf[key] = list = new List<int>(); list.Add(t); } var v = new Vector3[tris.Length]; var n = new Vector3[tris.Length]; var uv = new Vector2[tris.Length]; var col = new Color[tris.Length]; var idx = new int[tris.Length]; for (int t = 0; t < triCount; t++) { // 两个相邻三角形的最长边是同一条边 → 它俩拼成一个四边形，这条边是对角线 int opp = longestOpp[t]; var key = EdgeKey(srcV[tris[t * 3 + (opp + 1) % 3]], srcV[tris[t * 3 + (opp + 2) % 3]]); bool hide = hideQuadDiagonals && diagonalOf[key].Count == 2; for (int k = 0; k < 3; k++) { int i = t * 3 + k, s = tris[i]; v[i] = srcV[s]; n[i] = srcN.Length > 0 ? srcN[s] : Vector3.up; uv[i] = srcUV.Length > 0 ? srcUV[s] : Vector2.zero; var c = new Color(k == 0 ? 1 : 0, k == 1 ? 1 : 0, k == 2 ? 1 : 0, 1); // 对角线上“对面顶点那一维”恒为 0；把这一维在三个顶点上都设成 1，它就永远不会接近 0 if (hide) c[opp] = 1; col[i] = c; idx[i] = i; } } var m = new Mesh { name = src.name + "_Bary", indexFormat = IndexFormat.UInt32 }; m.vertices = v; m.normals = n; m.uv = uv; m.colors = col; m.triangles = idx; m.RecalculateBounds(); return m; } // 无向边的键：用量化后的位置，避免硬边处“同位置不同顶点”导致找不到邻居 static (Vector3, Vector3) EdgeKey(Vector3 a, Vector3 b) { a = Quant(a); b = Quant(b); return (a.x < b.x || (a.x == b.x && (a.y < b.y || (a.y == b.y && a.z < b.z)))) ? (a, b) : (b, a); } static Vector3 Quant(Vector3 p) => new Vector3(Mathf.Round(p.x * 1e4f), Mathf.Round(p.y * 1e4f), Mathf.Round(p.z * 1e4f));
隐藏对角线：很多模型（立方体、UV 球、地面网格）在建模软件里是四边形，导入后被拆成两个三角形，线框里会多出一条斜线。判断方法是：一个三角形的最长边，如果恰好也是相邻三角形的最长边，那这两个三角形拼成了一个四边形，这条边就是对角线。要让对角线不画出来，只需让“对面顶点那一维”在整个三角形里恒为 1（原来是顶点处 1、对边上 0），这一维就永远不会接近 0。边的匹配用量化后的位置做键，因为立方体这类硬边模型在同一位置有多个顶点（法线不同），按索引是找不到邻居的。
Shader 部分很短。关键是用 fwidth 把阈值换算成“像素”单位：
Assets/Cookbook/Ch15/BaryWireframe.shader（节选：wire）
// 返回 0..1 的“线框覆盖度”。bary 来自顶点色插值。 float WireFactor(float3 bary, float widthPixels) { float3 d = fwidth(bary); // 每个分量在一个像素内的变化量 float3 a = smoothstep(d * (widthPixels - 0.5), d * (widthPixels + 0.5), bary); return 1.0 - min(a.x, min(a.y, a.z)); // 任一分量接近 0 → 在边上 }
fwidth(bary) = |ddx| + |ddy|，表示重心坐标在一个像素内变化多少。bary / fwidth(bary) 就是“到边的像素距离”，在它等于 _WireWidth 附近做一个一像素宽的 smoothstep，线宽就与距离、三角形大小都无关，而且自带抗锯齿。
全息版本换成叠加混合（Blend One One）、关闭深度写入、双面渲染，背面的法线用 IS_FRONT_VFACE 翻转后再算菲涅尔。扫描线是世界 y 方向上的周期亮带，相位由 _Time.y * _ScanSpeed + _Phase 决定——运行时随时间滚动，拍静帧时用 _Phase 摆位置：
Assets/Cookbook/Ch15/HoloWireframe.shader（节选：frag）
half4 frag(NprVaryings i, FRONT_FACE_TYPE face : FRONT_FACE_SEMANTIC) : SV_Target { // 双面渲染时，背面的法线要翻过来，菲涅尔才对 float3 N = normalize(i.normalWS) * IS_FRONT_VFACE(face, 1.0, -1.0); float3 V = GetWorldSpaceNormalizeViewDir(i.positionWS); half fresnel = pow(1.0h - saturate(dot(N, V)), _FresnelPower); float wire = WireFactor(i.color.rgb, _WireWidth); // 扫描线：世界 Y 方向的周期亮带；静帧用 _Phase，运行时随 _Time 移动 float t = _Time.y * _ScanSpeed + _Phase; half scan = pow(saturate(sin((i.positionWS.y - t) * _ScanDensity) * 0.5 + 0.5), 6); half3 col = _WireColor.rgb * wire + _FillColor.rgb * (fresnel + 0.15h * scan) + _WireColor.rgb * scan * 0.08h; col *= IS_FRONT_VFACE(face, 1.0, _BackFade); // 背面暗一些，增加层次 return half4(col, 1); }
vec4 frag() { // 双面渲染时，背面的法线要翻过来，菲涅尔才对（HLSL 的 IS_FRONT_VFACE → gl_FrontFacing） vec3 N = normalize(normalWS) * (gl_FrontFacing ? 1.0 : -1.0); vec3 V = GetWorldSpaceNormalizeViewDir(positionWS); float fresnel = pow(1.0 - saturate(dot(N, V)), _FresnelPower); float wire = WireFactor(vertexColor.rgb, _WireWidth); // 扫描线：世界 Y 方向的周期亮带；静帧用 _Phase，运行时随 _Time 移动 float t = _Time.y * _ScanSpeed + _Phase; float scan = pow(saturate(sin((positionWS.y - t) * _ScanDensity) * 0.5 + 0.5), 6.0); vec3 col = _WireColor.rgb * wire + _FillColor.rgb * (fresnel + 0.15 * scan) + _WireColor.rgb * scan * 0.08; col *= gl_FrontFacing ? 1.0 : _BackFade; // 背面暗一些，增加层次 return vec4(col, 1.0); }
常见坑① 顶点色被占用后，原来依赖顶点色的功能（比如第 14 章烘焙的平滑法线）要换到别的 UV 通道；重心坐标本身也可以放进任意一个 UV 通道，不一定非用 COLOR。② 拆开共享顶点后，蒙皮网格同样可用（每个新顶点复制原顶点的骨骼权重即可），但本例的烘焙器没处理骨骼权重。③ 全息效果不写深度，排在透明队列里，和其他透明物体之间有排序问题，下一章会详细讨论。
提示在 Editor 里使用烘焙器：选中一个网格资源或带 MeshFilter 的物体，执行 ，保存成 .asset 后替换原网格即可。
本章小结
- 大多数 NPR 效果都可以拆成“光照原料 → 色调映射 → 介质 → 线条”，风格的差异主要在后三步；原料阶段尽量保留未截断的 N·L 等信息。
- 介质放在物体空间还是屏幕空间是核心取舍：前者能描述形体但有接缝和拉伸，后者大小恒定但有浴帘效应。
- Gooch 用冷暖插值代替明暗，让背光面保持可读；TAM 用嵌套的笔触贴图加帐篷形权重实现连续的素描色调。
- 半调网点的半径与墨量的平方根成正比，CMYK 各版旋转不同网角避免摩尔纹；
fwidth是程序化图形抗锯齿的通用工具。 - 水彩可以用 Beer–Lambert 式的“透射率^浓度”做减色混合，再叠加噪声晕染、水边线、轮廓堆积和颗粒感。
- PS1 风格来自硬件局限：顶点吸附模拟无子像素精度，传 uv·w 与 w 再相除抵消透视校正，sRGB 空间里的 Bayer 抖动量化模拟低色深。
- Matcap 一次采样完成“光照”，透视修正以每个像素指向相机的方向为基准重建查表坐标。
- ddx/ddy 叉乘得到面法线，用“正面朝向相机”来统一方向；重心坐标烘焙进顶点色可以替代几何着色器画线框。
练习
- 给 Gooch Shader 加一个
_ShadowTint，让投影区域不只是“偏冷”，而是混入指定的阴影色；比较它与原实现在冷暖端点很接近时的差异。 - 为素描 Shader 实现“笔触粗细随距离补偿”：用
fwidth(uv)估计屏幕上的纹素密度，在uv和uv × 2两套平铺之间按 log2 密度混合，使屏幕上的笔触宽度大致恒定。 - 把半调网点改成“线条网”（Line Screen）：每格画一条宽度随墨量变化的直线，而不是圆点。思考：线宽与墨量应该是什么关系？
- 给水彩 Shader 增加“干刷”效果：在纸纹凸起处（grain 高的位置）随机让颜料浓度降到 0，模拟笔刷擦过粗糙纸面时留下的白点。
- 在 RetroPS1 Shader 里加入 PS1 式的“顶点雾”：在顶点着色器里按距离计算雾因子并插值，再与量化结合，观察雾在大三角形上的色带。
- 修改 BarycentricBaker，让它把重心坐标写进 UV3 而不是顶点色，并保留原网格的顶点色；同时为 BaryWireframe 增加“只在背面画虚线”的效果。
