案例 5.8逐顶点与逐像素光照入门

目标：把同一套 Blinn-Phong 分别放在顶点着色器和片元着色器里计算，直观看到 Gouraud 着色的问题，并知道它在今天还有什么用。

两个容易混淆的名字

“Phong”这个名字在图形学里指两样东西：一是案例 5.4 的 Phong 反射模型（怎么算一个点的亮度），二是 Phong 着色（Phong Shading，在三角形内部插值法线、逐像素计算光照）。与之对应的是 Gouraud 着色：在顶点上算好光照颜色，再在三角形内部插值颜色。两者可以与任何反射模型组合，比如“用 Gouraud 着色计算 Blinn-Phong 反射”。

图 5-19沿三角形一条扫描线的高光亮度。高光峰值落在两个顶点之间时，Gouraud 着色在顶点处采不到它，插值后高光就“消失”了；反过来，若峰值恰好落在顶点上，又会被插值成一个多边形形状的亮斑

代码

Assets/Cookbook/Ch05/Gouraud.shader（节选：shade）

完整文件下载

half3 ShadeBlinnPhong(float3 positionWS, float3 N)
{
    float3 V = GetWorldSpaceNormalizeViewDir(positionWS);
    Light mainLight = GetMainLight();
    float3 L = mainLight.direction;
    half3 radiance = mainLight.color * mainLight.distanceAttenuation;
    float NdotL = dot(N, L);
    float spec = pow(saturate(dot(N, SafeNormalize(L + V))), _Shininess) * step(0.0, NdotL);
    half3 color = (_BaseColor.rgb * saturate(NdotL) + _SpecColor.rgb * spec) * radiance;
    return color + _BaseColor.rgb * SampleSH(N) * _AmbientStrength;
}

完整文件下载

vec3 ShadeBlinnPhong(vec3 positionWS, vec3 N)
{
    vec3 V = GetWorldSpaceNormalizeViewDir(positionWS);
    Light mainLight = GetMainLight();
    vec3 L = mainLight.direction;
    vec3 radiance = mainLight.color * mainLight.distanceAttenuation;
    float NdotL = dot(N, L);
    float spec = pow(saturate(dot(N, SafeNormalize(L + V))), _Shininess) * step(0.0, NdotL);
    vec3 color = (_BaseColor.rgb * saturate(NdotL) + _SpecColor.rgb * spec) * radiance;
    return color + _BaseColor.rgb * SampleSH(N) * _AmbientStrength;
}

Assets/Cookbook/Ch05/Gouraud.shader（节选：vertfrag）

完整文件下载

Varyings vert(Attributes input)
{
    Varyings output;
    VertexPositionInputs pos = GetVertexPositionInputs(input.positionOS.xyz);
    float3 normalWS = TransformObjectToWorldNormal(input.normalOS);
    output.positionCS = pos.positionCS;
#if defined(_PER_VERTEX)
    output.color = ShadeBlinnPhong(pos.positionWS, normalWS);
#else
    output.positionWS = pos.positionWS;
    output.normalWS = normalWS;
#endif
    return output;
}

half4 frag(Varyings input) : SV_Target
{
#if defined(_PER_VERTEX)
    return half4(input.color, 1);
#else
    return half4(ShadeBlinnPhong(input.positionWS, normalize(input.normalWS)), 1);
#endif
}

完整文件下载

#ifdef VERTEX
void main()
{
    VertexPositionInputs pos = GetVertexPositionInputs(positionOS.xyz);
    vec3 nWS = TransformObjectToWorldNormal(normalOS);
    gl_Position = pos.positionCS;
#if defined(_PER_VERTEX)
    vertexColor = ShadeBlinnPhong(pos.positionWS, nWS);
#else
    positionWS = pos.positionWS;
    normalWS = nWS;
#endif
}
#endif

#ifdef FRAGMENT
void main()
{
#if defined(_PER_VERTEX)
    fragColor = vec4(vertexColor, 1.0);
#else
    fragColor = vec4(ShadeBlinnPhong(positionWS, normalize(normalWS)), 1.0);
#endif
}
#endif

光照函数 ShadeBlinnPhong 只写一份，用 _PER_VERTEX 关键字决定在哪个阶段调用。注意 Varyings 结构体也随之变化：逐顶点时只需要传一个颜色，逐像素时要传世界坐标和法线。这里用的是 shader_feature_local（不带 _fragment 后缀），因为顶点和片元两个阶段都要看到这个关键字。

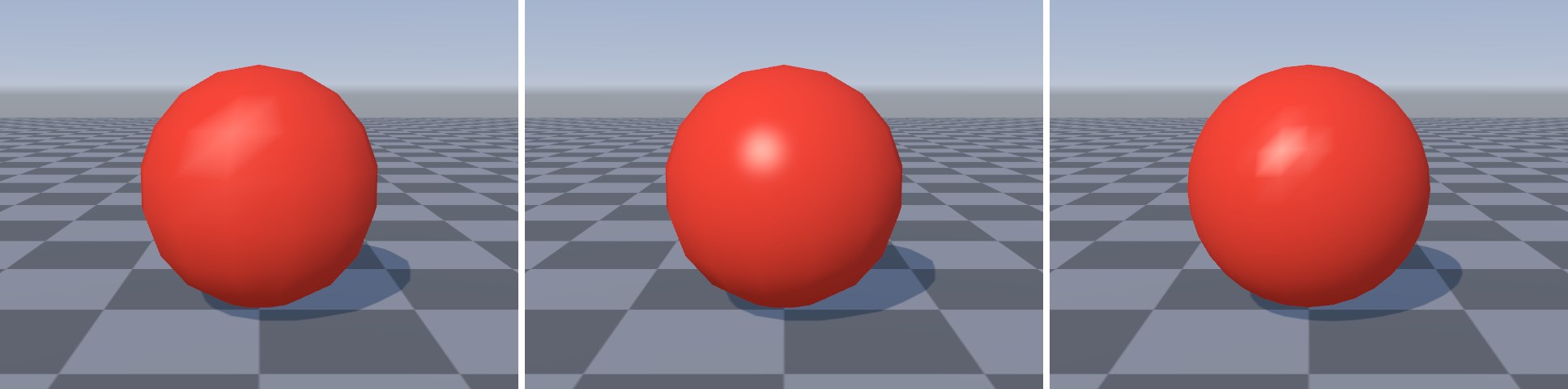

**图 5-20**左：低模球（14×9 段）+ 逐顶点，高光变成多边形的星形亮斑，轮廓上的折线也很明显；中：同一个低模球 + 逐像素，高光恢复成圆形，但轮廓仍是折线（逐像素救不了几何）；右：Unity 默认球（更密）+ 逐顶点，高光依然带着网格的菱形痕迹

逐顶点光照的计算量与顶点数成正比，逐像素与像素数成正比。在早期硬件和今天的低端移动设备上，屏幕像素往往远多于顶点，逐顶点能省下大量计算。它的问题也很明确：任何在一个三角形内部变化剧烈的光照项都会出错，高光首当其冲，聚光灯的光斑边缘、点光源近处的衰减也一样。漫反射和环境光变化平缓，逐顶点计算的误差通常可以接受。

URP 里有两处正是这样用的：

URP Asset 的 Lighting › Additional Lights 可以选 Per Vertex，此时 Shader 会被打开 _ADDITIONAL_LIGHTS_VERTEX 关键字，附加光只在顶点里算 Lambert（URP 的 VertexLighting() 函数），用于低端设备，第 6 章会处理这个关键字。
球谐环境光可以选择逐顶点求值（EVALUATE_SH_VERTEX）或混合求值（EVALUATE_SH_MIXED），因为环境光本来就很平滑。

✓ 适合逐顶点

环境光、漫反射、远景物体、大量的小型附加光、雾效因子、顶点密集的模型

✗ 避免逐顶点

高光（尤其是高指数）、聚光灯边缘、近处点光源、低模的大平面、需要法线贴图的表面（法线贴图只能逐像素采样）
