URP 渲染实战 / 第 25 章 Renderer Feature 与 RTHandle / 案例 25.3
案例 25.3不写 C#：Full Screen Pass Renderer Feature入门
目标：学会使用 URP 14 自带的 FullScreenPassRendererFeature，并为它手写两个兼容的 Shader：一个读屏幕颜色的“夜视仪”，一个读深度图的“距离雾”。
原理：这个 Feature 的源码只有两百多行（位于 Runtime/RendererFeatures 目录下的 FullScreenPassRendererFeature.cs），做的事和案例 25.1 几乎一样：如果勾选了 fetchColorBuffer，先把相机颜色拷一份到 _FullscreenPassColorCopy，然后用你的材质在相机颜色上画一个全屏三角形。关键的执行部分如下（摘自 URP 14 源码）：
private static void ExecuteMainPass(CommandBuffer cmd, RTHandle sourceTexture, Material material, int passIndex) { s_SharedPropertyBlock.Clear(); if (sourceTexture != null) s_SharedPropertyBlock.SetTexture(ShaderPropertyId.blitTexture, sourceTexture); // _BlitTexture // We need to set the "_BlitScaleBias" uniform for user materials with shaders relying on core Blit.hlsl to work s_SharedPropertyBlock.SetVector(ShaderPropertyId.blitScaleBias, new Vector4(1, 1, 0, 0)); cmd.DrawProcedural(Matrix4x4.identity, material, passIndex, MeshTopology.Triangles, 3, 1, s_SharedPropertyBlock); }
源码注释说得很清楚：它把拷贝出来的颜色绑定为 _BlitTexture，并设置 _BlitScaleBias，专门为了让“基于 core Blit.hlsl 的用户 Shader”能直接工作。这正是我们手写 Shader 的方式——和案例 25.1 的 Shader 完全同构，Vert 直接用 Blit.hlsl 的。Shader Graph 的 Fullscreen 目标生成的也是同样的约定，所以手写版和 Shader Graph 版可以互换。
Inspector 上的几个设置：
| 字段 | 含义 |
|---|---|
| Injection Point | 只有三个选项：Before Rendering Transparents、Before Rendering Post Processing、After Rendering Post Processing（枚举值直接映射到对应的 RenderPassEvent） |
| Fetch Color Buffer | 是否先拷贝相机颜色作为 _BlitTexture。只做“叠加/混合”而不读屏幕时可以关掉，省一次全屏拷贝 |
| Requirements | 需要的输入：Depth、Normal、Color、Motion。它直接传给 ConfigureInput |
| Pass Material / Pass Index | 用哪个材质的哪个 Pass |
| Bind Depth Stencil Attachment | 绘制时是否同时绑定相机深度/模板，打开后材质里的 ZTest、Stencil 才有效 |
夜视仪的片元着色器：亮度放大并压缩、哈希噪点、扫描线、圆形镜筒暗角，全部是逐像素的独立计算：
Assets/Cookbook/Ch25/FullscreenNightVision.shader（节选：frag）
half4 Frag(Varyings input) : SV_Target { UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(input); float2 uv = input.texcoord; half3 c = SAMPLE_TEXTURE2D_X(_BlitTexture, sampler_LinearClamp, uv).rgb; // 亮度放大（模拟像增强管），再压一条曲线防止大片死白 half luma = dot(c, half3(0.2126, 0.7152, 0.0722)) * _Gain; luma = luma / (1.0 + luma); // 颗粒噪点：按像素坐标取哈希，_Time 让它在运行时闪动（截图时 _Time≈0） float2 pixel = uv * _ScreenParams.xy; half grain = Hash12(pixel + frac(_Time.y * 13.0) * 517.0) - 0.5; luma = saturate(luma + grain * 0.12); // 扫描线：每 3 像素一条暗线 half scan = 1.0 - _ScanlineStrength * step(2.0, fmod(pixel.y, 3.0)); // 圆形镜筒暗角（按宽高比校正成正圆） float2 d = (uv - 0.5) * float2(_ScreenParams.x / _ScreenParams.y, 1.0); half vignette = smoothstep(_VignetteRadius, _VignetteRadius - 0.25, length(d)); half3 result = _Tint.rgb * luma * scan * vignette; return half4(result, 1.0); }
vec4 Frag() { vec2 uv = texcoord; vec3 c = texture(_BlitTexture, uv).rgb; // 亮度放大（模拟像增强管），再压一条曲线防止大片死白 float luma = dot(c, vec3(0.2126, 0.7152, 0.0722)) * _Gain; luma = luma / (1.0 + luma); // 颗粒噪点：按像素坐标取哈希，_Time 让它在运行时闪动（截图时 _Time≈0） vec2 pixel = uv * _ScreenParams.xy; float grain = Hash12(pixel + fract(_Time.y * 13.0) * 517.0) - 0.5; luma = saturate(luma + grain * 0.12); // 扫描线：每 3 像素一条暗线（pixel.y 为正，mod 与 HLSL 的 fmod 结果相同） float scan = 1.0 - _ScanlineStrength * step(2.0, mod(pixel.y, 3.0)); // 圆形镜筒暗角（按宽高比校正成正圆） vec2 d = (uv - 0.5) * vec2(_ScreenParams.x / _ScreenParams.y, 1.0); float vignette = smoothstep(_VignetteRadius, _VignetteRadius - 0.25, length(d)); vec3 result = _Tint.rgb * luma * scan * vignette; return vec4(result, 1.0); }
距离雾需要深度图：include URP 的 DeclareDepthTexture.hlsl，用 SampleSceneDepth 读原始深度，再用 LinearEyeDepth(raw, _ZBufferParams) 转成观察空间的线性距离（单位：米）。_ZBufferParams 已经考虑了 Reversed-Z，所以这段代码在各平台上通用：
Assets/Cookbook/Ch25/FullscreenDepthFog.shader（节选：frag）
half4 Frag(Varyings input) : SV_Target { UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(input); float2 uv = input.texcoord; half4 color = SAMPLE_TEXTURE2D_X(_BlitTexture, sampler_LinearClamp, uv); // 原始深度 → 观察空间线性深度（米）。Reversed-Z 的差异由 _ZBufferParams 处理 float rawDepth = SampleSceneDepth(uv); float eyeDepth = LinearEyeDepth(rawDepth, _ZBufferParams); // 指数雾：f = 1 - e^(-density * 距离) float dist = max(eyeDepth - _FogStart, 0.0); half fog = 1.0 - exp(-_FogDensity * dist); color.rgb = lerp(color.rgb, _FogColor.rgb, fog); return color; }
vec4 Frag() { vec2 uv = texcoord; vec4 color = texture(_BlitTexture, uv); // 原始深度 → 观察空间线性深度（米）。Reversed-Z 的差异由 _ZBufferParams 处理 float rawDepth = SampleSceneDepth(uv); float eyeDepth = LinearEyeDepth(rawDepth, _ZBufferParams); // 指数雾：f = 1 - e^(-density * 距离) float dist = max(eyeDepth - _FogStart, 0.0); float fog = 1.0 - exp(-_FogDensity * dist); color.rgb = mix(color.rgb, _FogColor.rgb, fog); return color; }
用代码配置这个 Feature（Inspector 里的操作完全对应）：

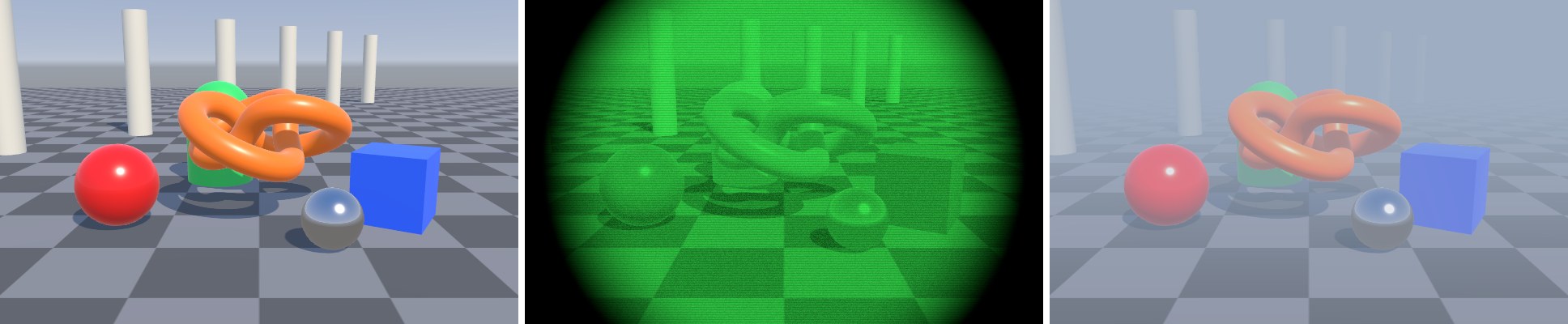

Assets/Cookbook/Ch25/Editor/Ch25Shots.cs（节选：shot-fullscreen）
[BookShot("ch25-fullscreen", W = 640, H = 400, Panels = 3)] static void FullScreen(Shot s) { Stage(s); // 加一排远处的柱子，让深度雾有层次 for (int i = 0; i < 6; i++) s.Cylinder(s.Lit(new Color(0.8f, 0.78f, 0.72f), 0, 0.3f), new Vector3(-5f + i * 2f, 1.5f, 4f + i * 2.5f), 1f) .transform.localScale = new Vector3(0.6f, 1.5f, 0.6f); if (s.Panel == 0) return; var f = s.Feature<FullScreenPassRendererFeature>(); if (s.Panel == 1) { f.passMaterial = s.Mat("Cookbook/Ch25/FullscreenNightVision"); f.injectionPoint = FullScreenPassRendererFeature.InjectionPoint.AfterRenderingPostProcessing; f.fetchColorBuffer = true; // 需要读屏幕颜色 f.requirements = ScriptableRenderPassInput.None; } else { f.passMaterial = s.Mat("Cookbook/Ch25/FullscreenDepthFog"); f.injectionPoint = FullScreenPassRendererFeature.InjectionPoint.BeforeRenderingPostProcessing; f.fetchColorBuffer = true; f.requirements = ScriptableRenderPassInput.Depth; // 需要 _CameraDepthTexture } }
提示Requirements 勾了 Depth，URP 才保证
_CameraDepthTexture 在这个时间点之前已经生成（必要时会插入 Depth Prepass 或 Copy Depth）。如果忘了勾，在 URP Asset 打开了 Depth Texture 的项目里效果看起来也“正常”，换到一个关闭了 Depth Texture 的平台配置就全错——这是典型的“在我电脑上没问题”。Full Screen Pass 的局限也很明显：只能单 Pass、只有三个插入点、不能分配自己的中间 RT、不能读 Volume。多 Pass 的模糊、Bloom，以及要接 Volume 的后处理，都需要像第 26 章那样自己写 Feature。
