案例 25.2生命周期探针与 RenderPassEvent 实验入门

目标：亲眼看到 25.2 节的调用顺序；再用同一个“去色” Pass 放在三个不同事件上，观察插入点对结果的影响，顺便理解案例 25.1 最后那行“恢复渲染目标”的必要性。

探针 Feature 什么也不画，只在每个回调里打印一行：

Assets/Cookbook/Ch25/LifecycleProbeFeature.cs（节选：probe）

public override void Create()
{
    Log("Feature.Create");
    m_Pass = new ProbePass();
}

public override void OnCameraPreCull(ScriptableRenderer renderer, in CameraData cameraData)
{
    s_Frame++;
    Log($"Feature.OnCameraPreCull  camera={cameraData.camera.name}");
}

public override void AddRenderPasses(ScriptableRenderer renderer, ref RenderingData renderingData)
{
    Log("Feature.AddRenderPasses");
    m_Pass.renderPassEvent = passEvent;
    m_Pass.ConfigureInput(ScriptableRenderPassInput.Depth);   // 必须在这里声明输入
    renderer.EnqueuePass(m_Pass);
}

public override void SetupRenderPasses(ScriptableRenderer renderer, in RenderingData renderingData)
{
    // 此时相机目标已分配，可以安全读取
    Log($"Feature.SetupRenderPasses  color={renderer.cameraColorTargetHandle.name}");
}

protected override void Dispose(bool disposing) => Log("Feature.Dispose");

class ProbePass : ScriptableRenderPass
{
    public override void OnCameraSetup(CommandBuffer cmd, ref RenderingData renderingData)
        => Log("  Pass.OnCameraSetup");
    public override void Configure(CommandBuffer cmd, RenderTextureDescriptor desc)
        => Log($"  Pass.Configure  {desc.width}x{desc.height} msaa={desc.msaaSamples}");
    public override void Execute(ScriptableRenderContext context, ref RenderingData renderingData)
        => Log($"  Pass.Execute  event={renderPassEvent}");
    public override void OnCameraCleanup(CommandBuffer cmd)
        => Log("  Pass.OnCameraCleanup");
    public override void OnFinishCameraStackRendering(CommandBuffer cmd)
        => Log("  Pass.OnFinishCameraStackRendering");
}

完整文件下载

// 案例 25.2：生命周期探针的网页版（对应 Ch25/LifecycleProbeFeature.cs）。
// 它什么也不画，只把回调顺序打到浏览器控制台（console.debug），用来观察 Feature / Pass 在一帧里被调用的顺序。
import { RenderPassEvent } from '../engine/features.js';

let s_Frame = 0;
const log = (s) => console.debug(`[帧${s_Frame}] ${s}`);

export default class LifecycleProbeFeature {
  constructor(engine, data) {
    this.passEvent = (data && data.passEvent) ?? RenderPassEvent.AfterRenderingOpaques;
    log('Feature.Create');
  }

  addPasses(frame, enqueue) {
    s_Frame++;
    log(`Feature.OnCameraPreCull  camera=${frame.camera.json.name || 'Camera'}`);
    log('Feature.AddRenderPasses');
    frame.requireDepth = true;   // ConfigureInput(ScriptableRenderPassInput.Depth)
    log('Feature.SetupRenderPasses  color=_CameraColorAttachment');
    enqueue(this.passEvent, (fr) => {
      log('  Pass.OnCameraSetup');
      log(`  Pass.Configure  ${fr.width}x${fr.height} msaa=${fr.msaa}`);
      log(`  Pass.Execute  event=${this.passEvent}`);
      log('  Pass.OnCameraCleanup');
    }, 'Ch25 Lifecycle Probe');
  }
}

下面是配图脚本渲染一张图（连续渲染 3 帧）时真实写出的日志，删去了重复的第 2 帧：

[帧0] Feature.Create
[帧0] Feature.Create
[帧1] Feature.OnCameraPreCull  camera=Main Camera
[帧1] Feature.AddRenderPasses
[帧1] Feature.SetupRenderPasses  color=_CameraColorAttachmentA
[帧1]   Pass.OnCameraSetup
[帧1]   Pass.Configure  640x400 msaa=1
[帧1]   Pass.Execute  event=AfterRenderingOpaques
[帧1]   Pass.OnCameraCleanup
[帧1]   Pass.OnFinishCameraStackRendering
……
[帧3]   Pass.OnFinishCameraStackRendering
[帧3] Feature.Dispose

几个观察：

Create 被调用了两次：一次来自 ScriptableObject.CreateInstance 触发的 OnEnable，一次来自 Renderer 构造函数。这验证了“Create 不只调一次”。
相机颜色目标的名字是 _CameraColorAttachmentA：UniversalRenderer 的颜色缓冲是 A/B 两块（RenderTargetBufferSystem），后处理会在两块之间切换，所以每帧都要重新取 cameraColorTargetHandle，不能在第一帧缓存起来一直用。
OnCameraSetup 在 Configure 之前；两者都在同一帧的 Execute 之前完成，此时所有 Pass 都已入队。
单相机（无相机栈）时，OnFinishCameraStackRendering 每帧都会调用——单个相机本身就是“只有一个成员的相机栈”。

接下来是事件实验。场景里有不透明物体、天空和两个半透明物体（青色球、品红方块），把案例 25.1 的 Feature 设为 desaturate = 1，只改 passEvent：

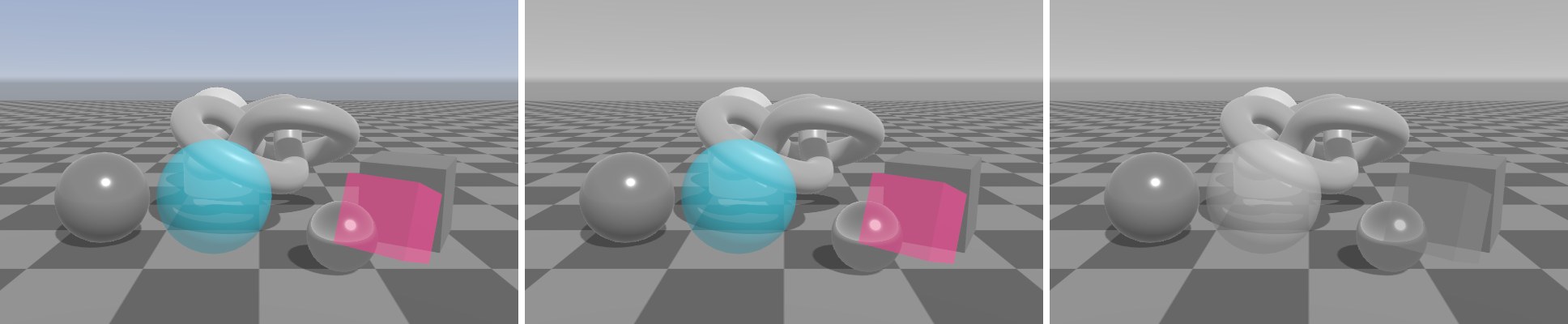

**图 25-6**同一个去色 Pass 放在不同事件上。左：AfterRenderingOpaques，天空和半透明物体在它之后才画，所以仍是彩色；中：AfterRenderingSkybox，天空也变灰了，半透明物体仍是彩色；右：AfterRenderingTransparents，全部变灰

左图能正确显示，依赖的正是 Pass 最后那一行 CoreUtils.SetRenderTarget(cmd, color, depth)。原因藏在 ScriptableRenderer.SetRenderPassAttachments 里：Renderer 会记住“当前绑定的是哪张颜色、哪张深度”（m_ActiveColorAttachments、m_ActiveDepthAttachment），下一个 Pass 要用的目标如果和记录的一样，就不再重新绑定。而 Blitter.BlitCameraTexture 内部用 CoreUtils.SetRenderTarget(cmd, destination) 只绑定了颜色——深度被解绑了，但 Renderer 不知道。如果不恢复，紧接着的天空盒 Pass 会在“没有深度缓冲”的状态下绘制，结果是天空盖住整个画面；透明物体也失去深度测试，会画到不透明物体前面。

✓ 推荐

自己切换过渲染目标的 Pass，结束前把目标恢复成相机颜色+深度；或者用 ConfigureTarget 明确告诉 Renderer 本 Pass 画到哪里（案例 25.5、25.6 的做法），让 Renderer 自己负责后续的重新绑定。

✗ 避免

在 Execute 里随意 cmd.SetRenderTarget 后直接返回。效果放在 BeforeRenderingPostProcessing 时也许看不出问题（后处理会自己绑定目标），换一个事件就出错，而且这种错很难从现象倒推原因。
