案例 20.3法线贴图的 Triplanar：UDN、Whiteout 与 RNM进阶

目标：给三平面映射加上法线贴图，并且光照正确。

颜色可以随便按权重混合，法线不行。普通法线贴图存的是切线空间的方向，需要 TBN 矩阵转到世界空间；可 Triplanar 根本没有网格切线——三张投影各有各的“切线空间”：X 投影的 (u, v, n) 轴对应世界的 (z, y, x)，Y 投影对应 (x, z, y)，Z 投影对应 (x, y, z)。问题在于这三个“切线空间”的 n 轴都是世界轴，而真实表面的法线是倾斜的。直接把切线法线 swizzle 到世界轴上（Swizzle 法），等于假装表面就是轴对齐的平面——一个球会被照成一个方块。

正确的做法是把采样得到的细节法线“叠加”到几何法线上，这正是第 7 章细节法线混合要解决的同一个问题，只是这次“底层法线”是几何法线在该投影平面内的表示：对 X 投影，几何法线在其切线空间里的坐标就是 (N.z, N.y, N.x)。于是可以套用三种经典的法线混合公式：

方法	投影平面内的公式（n = 细节法线，g = 几何法线在该平面的表示）	特点
UDN	`(n.xy + g.xy, g.z)`	最便宜；细节在斜面上会被“压扁”，凹凸感偏弱
Whiteout	`(n.xy + g.xy, n.z × g.z)`	多一次乘法，细节保留得更好，最常用的性价比方案
RNM	把 n 从 (0,0,1) “旋转”到 g 的方向	数学上最正确（Reoriented Normal Mapping），开销略高

RNM 在 core 库里有现成实现 BlendNormalRNM(n1, n2)（CommonMaterial.hlsl），它假设 n1 的 z 为正；所以先用 |N| 构造基底，混合后再把 z 的符号乘回去。

Assets/Cookbook/Ch20/TerrainCommon.hlsl（节选：triplanarNormal）

完整文件下载

// 法线的 Triplanar：三张切线空间法线各自“转”到世界空间再按权重混合。
// mode 0 = 直接 swizzle（忽略几何法线，球会被照成方块）
// mode 1 = UDN（xy 相加，z 用几何法线）
// mode 2 = Whiteout（xy 相加，z 相乘）
// mode 3 = RNM（Reoriented Normal Mapping，把细节法线“旋转”到几何法线上）
half3 TriplanarNormalWS(TEXTURE2D_PARAM(bump, samp), TriplanarUV uv, float3 w, half3 normalWS, half scale, int mode)
{
    half3 tx = UnpackNormalScale(SAMPLE_TEXTURE2D(bump, samp, uv.x), scale);
    half3 ty = UnpackNormalScale(SAMPLE_TEXTURE2D(bump, samp, uv.y), scale);
    half3 tz = UnpackNormalScale(SAMPLE_TEXTURE2D(bump, samp, uv.z), scale);

    half3 axisSign = normalWS < 0 ? -1.0 : 1.0;
    // 与 GetTriplanarUV 中翻转 U 对应：切线 x 分量也要跟着翻
    tx.x *= axisSign.x;
    ty.x *= axisSign.y;
    tz.x *= -axisSign.z;

    half3 n = normalWS;
    half3 an = abs(normalWS);
    if (mode == 0)          // Swizzle：假设表面就是轴对齐的平面
    {
        tx.z *= axisSign.x; ty.z *= axisSign.y; tz.z *= axisSign.z;
    }
    else if (mode == 1)     // UDN
    {
        tx = half3(tx.xy + n.zy, n.x);
        ty = half3(ty.xy + n.xz, n.y);
        tz = half3(tz.xy + n.xy, n.z);
    }
    else if (mode == 2)     // Whiteout
    {
        tx = half3(tx.xy + n.zy, abs(tx.z) * n.x);
        ty = half3(ty.xy + n.xz, abs(ty.z) * n.y);
        tz = half3(tz.xy + n.xy, abs(tz.z) * n.z);
    }
    else                    // RNM：基底法线取 (各平面内的几何法线, |N|)，用 core 库的 BlendNormalRNM
    {
        tx = BlendNormalRNM(half3(n.zy, an.x), tx);
        ty = BlendNormalRNM(half3(n.xz, an.y), ty);
        tz = BlendNormalRNM(half3(n.xy, an.z), tz);
        tx.z *= axisSign.x; ty.z *= axisSign.y; tz.z *= axisSign.z;
    }
    // swizzle 回世界轴：X 平面的 (u,v,n) = (z,y,x)，Y 平面 = (x,z,y)，Z 平面 = (x,y,z)
    return normalize(tx.zyx * w.x + ty.xzy * w.y + tz.xyz * w.z);
}

完整文件下载

// 法线的 Triplanar：三张切线空间法线各自“转”到世界空间再按权重混合。
// mode 0 = 直接 swizzle（忽略几何法线，球会被照成方块）
// mode 1 = UDN（xy 相加，z 用几何法线）
// mode 2 = Whiteout（xy 相加，z 相乘）
// mode 3 = RNM（Reoriented Normal Mapping，把细节法线“旋转”到几何法线上）
vec3 TriplanarNormalWS(sampler2D bump, TriplanarUV uv, vec3 w, vec3 normalWS, float scale, int mode)
{
    vec3 tx = UnpackNormalmapRGorAG(texture(bump, uv.x), scale);
    vec3 ty = UnpackNormalmapRGorAG(texture(bump, uv.y), scale);
    vec3 tz = UnpackNormalmapRGorAG(texture(bump, uv.z), scale);

    vec3 axisSign = Ch20AxisSign(normalWS);
    // 与 GetTriplanarUV 中翻转 U 对应：切线 x 分量也要跟着翻
    tx.x *= axisSign.x;
    ty.x *= axisSign.y;
    tz.x *= -axisSign.z;

    vec3 n = normalWS;
    vec3 an = abs(normalWS);
    if (mode == 0)          // Swizzle：假设表面就是轴对齐的平面
    {
        tx.z *= axisSign.x; ty.z *= axisSign.y; tz.z *= axisSign.z;
    }
    else if (mode == 1)     // UDN
    {
        tx = vec3(tx.xy + n.zy, n.x);
        ty = vec3(ty.xy + n.xz, n.y);
        tz = vec3(tz.xy + n.xy, n.z);
    }
    else if (mode == 2)     // Whiteout
    {
        tx = vec3(tx.xy + n.zy, abs(tx.z) * n.x);
        ty = vec3(ty.xy + n.xz, abs(ty.z) * n.y);
        tz = vec3(tz.xy + n.xy, abs(tz.z) * n.z);
    }
    else                    // RNM：基底法线取 (各平面内的几何法线, |N|)，用 core 库的 BlendNormalRNM
    {
        tx = BlendNormalRNM(vec3(n.zy, an.x), tx);
        ty = BlendNormalRNM(vec3(n.xz, an.y), ty);
        tz = BlendNormalRNM(vec3(n.xy, an.z), tz);
        tx.z *= axisSign.x; ty.z *= axisSign.y; tz.z *= axisSign.z;
    }
    // swizzle 回世界轴：X 平面的 (u,v,n) = (z,y,x)，Y 平面 = (x,z,y)，Z 平面 = (x,y,z)
    return normalize(tx.zyx * w.x + ty.xzy * w.y + tz.xyz * w.z);
}

注意前面翻转 U 时，切线空间的 x 轴也随之反向，所以采样出来的 tx.x 等也要乘上同样的符号，否则背面的凹凸方向是反的。最后一行把三个平面的结果 swizzle 回世界轴、按权重相加再归一化。

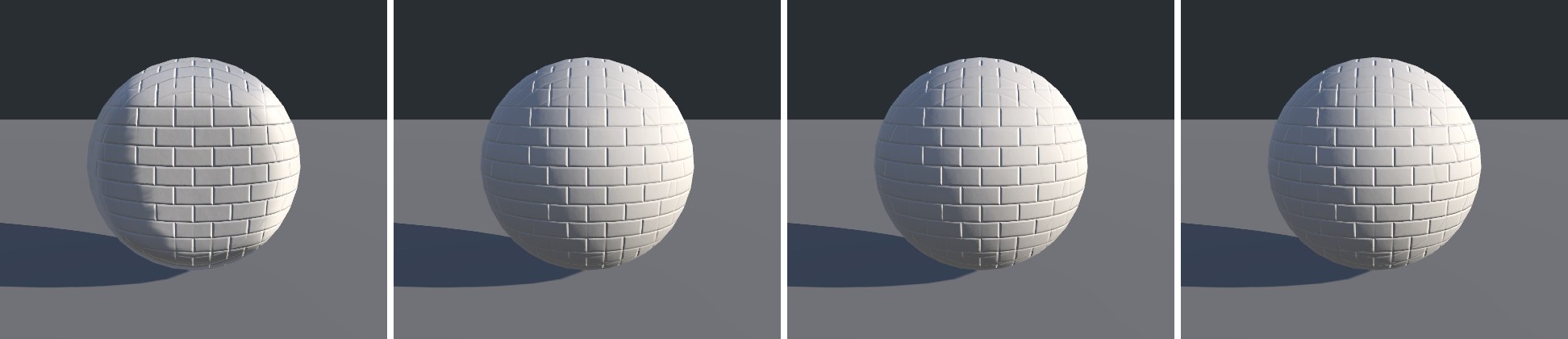

**图 20-6**纯灰色球 + 砖块法线，侧光照明。左到右：Swizzle、UDN、Whiteout、RNM。Swizzle 忽略了几何法线，球的明暗变成了三块“平面”，像一个立方体；后三种都保留了球体的整体明暗。UDN 在斜面上的砖缝稍浅，Whiteout 与 RNM 非常接近

选型建议地形与大型静态物体用 Whiteout 足够；需要严格正确（例如法线贴图强度很大、或者要和烘焙结果对照）时用 RNM。移动端如果连 6 次采样都嫌贵，可以只对颜色做 Triplanar，法线只用 Y 投影一张，再按 |N.y| 把它淡出到几何法线。

深入：为什么 Swizzle 不是完全错如果表面本身就是轴对齐的（建筑墙面、地板），几何法线 g 恰好等于投影轴，三种混合都退化成 Swizzle。所以在“盒子形”场景里 Swizzle 也能用，它的问题只出现在曲面和斜面上——而地形恰恰全是斜面。
