案例 20.2三平面映射 Triplanar入门
目标：让贴图在任意朝向的表面上都不拉伸，并理解它的混合权重和代价。

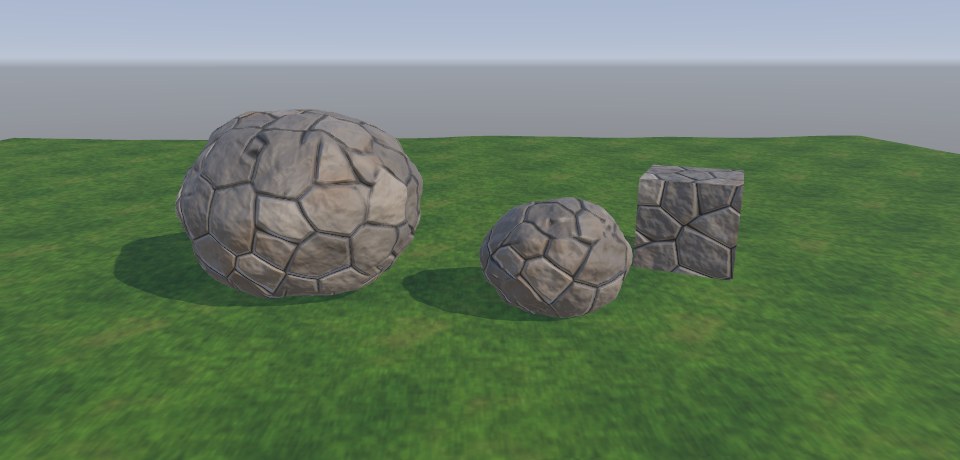

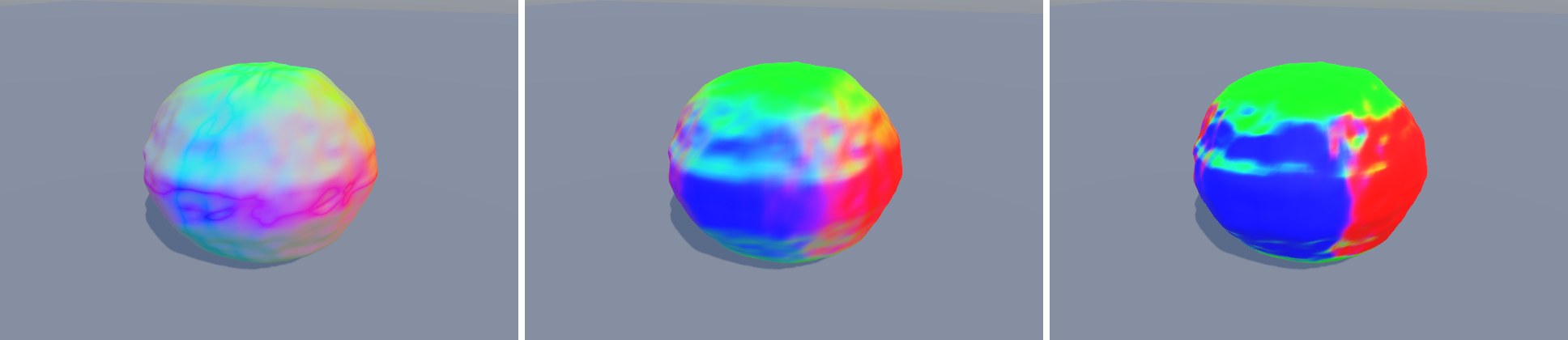

三平面映射（Triplanar Mapping）的思路很朴素：既然单方向投影只在“正对投影方向”的表面上好看，那就沿世界的 X、Y、Z 三个轴各投影一次，再按表面法线决定每个像素主要用哪一张。X 方向的投影用 (z, y) 当 UV，Y 方向用 (x, z)，Z 方向用 (x, y)。法线越接近某个轴，那个轴的投影就越“正”，权重也就越大：
归一化保证三个权重之和为 1，亮度不会在过渡区忽明忽暗；指数 k（代码里的 _Sharpness）控制过渡带的宽窄。k = 1 时，45° 斜面上两张投影各占一半，两套图案叠在一起很容易看出“重影”；k 越大，过渡越窄，大部分区域只用一张投影，代价是过渡处更硬。URP 的 core 库里也有一个 ComputeTriplanarWeights（CommonMaterial.hlsl），它先减去 0.2 再取三次方，效果相当于一个固定的较硬设置。
Assets/Cookbook/Ch20/TerrainCommon.hlsl（节选：triplanar）
// 三个投影方向的混合权重：|N| 的 sharpness 次方再归一化。 // sharpness 越大，过渡带越窄；1 时过渡最宽，45° 斜面上能看到两张图叠在一起。 float3 TriplanarWeights(float3 normalWS, float sharpness) { float3 w = pow(abs(normalWS), sharpness); return w / max(dot(w, 1.0), 1e-5); } struct TriplanarUV { float2 x; // 沿 X 轴投影：用 (z, y) float2 y; // 沿 Y 轴投影：用 (x, z) float2 z; // 沿 Z 轴投影：用 (x, y) }; TriplanarUV GetTriplanarUV(float3 positionWS, float3 normalWS, float scale) { TriplanarUV t; float3 p = positionWS * scale; t.x = p.zy; t.y = p.xz; t.z = p.xy; // 背面方向的投影会左右镜像（文字、箭头会反），按法线符号把 U 翻回来 float3 s = normalWS < 0 ? -1.0 : 1.0; t.x.x *= s.x; t.y.x *= s.y; t.z.x *= -s.z; return t; } half4 SampleTriplanar(TEXTURE2D_PARAM(tex, samp), TriplanarUV uv, float3 w) { half4 cx = SAMPLE_TEXTURE2D(tex, samp, uv.x); half4 cy = SAMPLE_TEXTURE2D(tex, samp, uv.y); half4 cz = SAMPLE_TEXTURE2D(tex, samp, uv.z); return cx * w.x + cy * w.y + cz * w.z; }
// 三个投影方向的混合权重：|N| 的 sharpness 次方再归一化。 // sharpness 越大，过渡带越窄；1 时过渡最宽，45° 斜面上能看到两张图叠在一起。 vec3 TriplanarWeights(vec3 normalWS, float sharpness) { vec3 w = pow(abs(normalWS), vec3(sharpness)); return w / max(dot(w, vec3(1.0)), 1e-5); } struct TriplanarUV { vec2 x; // 沿 X 轴投影：用 (z, y) vec2 y; // 沿 Y 轴投影：用 (x, z) vec2 z; // 沿 Z 轴投影：用 (x, y) }; // HLSL 的 normalWS < 0 ? -1.0 : 1.0（逐分量） vec3 Ch20AxisSign(vec3 n) { return mix(vec3(1.0), vec3(-1.0), vec3(lessThan(n, vec3(0.0)))); } TriplanarUV GetTriplanarUV(vec3 positionWS, vec3 normalWS, float scale) { TriplanarUV t; vec3 p = positionWS * scale; t.x = p.zy; t.y = p.xz; t.z = p.xy; // 背面方向的投影会左右镜像（文字、箭头会反），按法线符号把 U 翻回来 vec3 s = Ch20AxisSign(normalWS); t.x.x *= s.x; t.y.x *= s.y; t.z.x *= -s.z; return t; } // GLSL 的采样器可以直接当函数参数（对应 HLSL 的 TEXTURE2D_PARAM(tex, samp)） vec4 SampleTriplanar(sampler2D tex, TriplanarUV uv, vec3 w) { vec4 cx = texture(tex, uv.x); vec4 cy = texture(tex, uv.y); vec4 cz = texture(tex, uv.z); return cx * w.x + cy * w.y + cz * w.z; }
代码里有一处容易忽略的细节：背面投影的镜像。沿 +X 看过去和沿 −X 看过去，同一组 (z, y) 坐标在屏幕上的左右方向是相反的；草、石头这类无方向纹理看不出来，但文字、箭头、砖缝的错位就会暴露。GetTriplanarUV 按法线符号把对应投影的 U 翻转回来，Z 方向则是在正面翻转（因为相机从 −Z 看向 +Z 面时，世界 +X 在画面左侧）。
代价与取舍
- 采样数 ×3。每张贴图要采三次，带法线就是 6 次。地形上常见的优化是：权重小于某个阈值的投影直接跳过（动态分支），或者只对“岩石”这类出现在陡坡上的层做 Triplanar，草地、雪用一次顶视采样——20.4 节就是这样做的。
- 世界空间 vs 物体空间。用世界坐标投影的物体一旦移动，纹理会在表面上“游泳”。地形、建筑这类静态物体用世界空间；会动的道具应改用物体空间坐标和物体空间法线做投影。
- Mipmap 与各向异性。三次投影的 UV 导数各不相同，硬件按各自的导数选 mip，这是正确的；但过渡区两张图的模糊程度不同，远处偶尔能看到一道“清晰度接缝”，适当提高 k 就能缓解。
