案例 17.7VAT：顶点动画贴图高阶

目标：把一段“任意复杂”的逐顶点动画烘焙进两张贴图，运行时由 Shader 回放；同一份数据可以被多个实例以不同的帧偏移播放。

原理：前面的效果都是“用公式算出位置”，但很多动画根本没有简单的公式：布料模拟、刚体破碎、流体、复杂的变形动画。VAT（Vertex Animation Texture）的思路是：既然算不出来，就预先记录——离线把每一帧每个顶点的位置（和法线）写进贴图，横向是顶点编号，纵向是帧号。运行时每个顶点用“自己的编号”和“当前帧号”去查表，CPU 端既不需要骨骼也不需要每帧上传网格。

u = (顶点编号 + 0.5) / 顶点数 → v = (帧 + 0.5) / 帧数 → P(i,f) 位置贴图：RGB = 第 f 帧第 i 个顶点的位置法线贴图：RGB = 对应的法线 格式：RGBAHalf（16 位浮点）过滤：Point；不压缩、无 mip、线性 网格 uv1.x 存顶点编号对应的 uShader 按帧号算 v，相邻两帧插值
图 17-10VAT 的贴图布局：一列是一个顶点的“时间线”，一行是一帧的“全部顶点”

本书不依赖外部工具（实际项目里通常由 Houdini 的 VAT 导出工具或 Blender 插件生成），所以烘焙器也是 C# 写的：输入基础网格和一个“给定帧号返回全部顶点位置”的函数，输出两张贴图和一个写好顶点编号的网格：

Assets/Cookbook/Ch17/VatBaker.cs（节选：bake）
完整文件下载
public static Result Bake(Mesh baseMesh, int frameCount, Func<int, Vector3[]> framePositions)
{
    int vc = baseMesh.vertexCount;
    var posTex = new Texture2D(vc, frameCount, TextureFormat.RGBAHalf, false, true)
    { name = "VAT_Position", filterMode = FilterMode.Point, wrapMode = TextureWrapMode.Clamp };
    var nrmTex = new Texture2D(vc, frameCount, TextureFormat.RGBAHalf, false, true)
    { name = "VAT_Normal", filterMode = FilterMode.Point, wrapMode = TextureWrapMode.Clamp };

    var tmp = UnityEngine.Object.Instantiate(baseMesh);        // 只用来逐帧重算法线
    var pos = new Color[vc * frameCount]; var nrm = new Color[vc * frameCount];
    var bounds = new Bounds(baseMesh.bounds.center, Vector3.zero);
    for (int f = 0; f < frameCount; f++)
    {
        var p = framePositions(f);
        tmp.vertices = p;
        tmp.RecalculateNormals();
        var n = tmp.normals;
        for (int i = 0; i < vc; i++)
        {
            pos[f * vc + i] = new Color(p[i].x, p[i].y, p[i].z, 1);   // 行 = 帧，列 = 顶点
            nrm[f * vc + i] = new Color(n[i].x, n[i].y, n[i].z, 0);
            bounds.Encapsulate(p[i]);
        }
    }
    UnityEngine.Object.DestroyImmediate(tmp);
    posTex.SetPixels(pos); posTex.Apply(false);
    nrmTex.SetPixels(nrm); nrmTex.Apply(false);

    // 网格：拓扑不变，额外写入顶点编号对应的 u 坐标（采样纹素中心，所以 +0.5）
    var mesh = UnityEngine.Object.Instantiate(baseMesh);
    mesh.name = baseMesh.name + "_VAT";
    var uv1 = new Vector2[vc];
    for (int i = 0; i < vc; i++) uv1[i] = new Vector2((i + 0.5f) / vc, 0);
    mesh.uv2 = uv1;                                                // uv2 即 TEXCOORD1
    mesh.bounds = bounds;                                          // 包围盒要覆盖所有帧
    return new Result { mesh = mesh, position = posTex, normal = nrmTex };
}

演示动画是一根程序化的“触手”：40 环 × 21 列共 861 个顶点，48 帧一个循环，弯曲波从根部传向尖端，同时绕自身轴扭转（VatBaker.TentacleFrame）。在真实项目里，这一步换成读取模拟软件导出的逐帧数据即可，Shader 完全不用变：

Assets/Cookbook/Ch17/VAT.shader（节选：deform）
完整文件下载
void Deform(inout VAAttributes v)
{
    float frames = _PosTex_TexelSize.w;
    float f = fmod(_Time.y * _FPS + _Frame, frames);
    float f0 = floor(f);
    float f1 = fmod(f0 + 1.0, frames);       // 最后一帧插值回第一帧，循环无缝
    float w = f - f0;

    // 采样纹素中心；必须用点采样 + LOD 0，否则相邻顶点/相邻帧会被双线性混在一起
    float2 uv0 = float2(v.uv1.x, (f0 + 0.5) / frames);
    float2 uv1 = float2(v.uv1.x, (f1 + 0.5) / frames);
    float3 p0 = SAMPLE_TEXTURE2D_LOD(_PosTex, sampler_PointClamp, uv0, 0).xyz;
    float3 p1 = SAMPLE_TEXTURE2D_LOD(_PosTex, sampler_PointClamp, uv1, 0).xyz;
    float3 n0 = SAMPLE_TEXTURE2D_LOD(_NrmTex, sampler_PointClamp, uv0, 0).xyz;
    float3 n1 = SAMPLE_TEXTURE2D_LOD(_NrmTex, sampler_PointClamp, uv1, 0).xyz;

    v.positionOS.xyz = lerp(p0, p1, w);      // 贴图里存的是绝对位置，直接替换
    v.normalOS = normalize(lerp(n0, n1, w));
}
完整文件下载
void Deform(inout VAAttributes v)
{
    float frames = _PosTex_TexelSize.w;
    float f = fmodHLSL(_Time.y * _FPS + _Frame, frames);
    float f0 = floor(f);
    float f1 = fmodHLSL(f0 + 1.0, frames);   // 最后一帧插值回第一帧，循环无缝
    float w = f - f0;

    // 采样纹素中心；必须用点采样 + LOD 0，否则相邻顶点/相邻帧会被双线性混在一起
    vec2 uv0 = vec2(v.uv1.x, (f0 + 0.5) / frames);
    vec2 uv1 = vec2(v.uv1.x, (f1 + 0.5) / frames);
    vec3 p0 = SamplePoint(_PosTex, uv0).xyz;
    vec3 p1 = SamplePoint(_PosTex, uv1).xyz;
    vec3 n0 = SamplePoint(_NrmTex, uv0).xyz;
    vec3 n1 = SamplePoint(_NrmTex, uv1).xyz;

    v.positionOS.xyz = mix(p0, p1, w);       // 贴图里存的是绝对位置，直接替换
    v.normalOS = normalize(mix(n0, n1, w));
}
Assets/Cookbook/Ch17/VAT.shader
完整文件下载
// 播放 VAT：顶点用 uv1.x（自己的编号）+ 当前帧号去查位置/法线贴图，相邻两帧之间线性插值。
// 帧号 = _Time.y * _FPS + _Frame；静帧时 _Time≈0，直接用 _Frame 指定。
Shader "Cookbook/Ch17/VAT"
{
    Properties
    {
        [NoScaleOffset] _PosTex ("VAT Position", 2D) = "black" {}
        [NoScaleOffset] _NrmTex ("VAT Normal", 2D) = "bump" {}
        _FPS ("Frames Per Second", Float) = 24
        _Frame ("Frame Offset", Float) = 0
        _RootColor ("Root Color", Color) = (0.45, 0.12, 0.35, 1)
        _TipColor ("Tip Color", Color) = (1, 0.55, 0.45, 1)
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" }

        HLSLINCLUDE
        #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
        CBUFFER_START(UnityPerMaterial)
            float _FPS, _Frame;
            half4 _RootColor, _TipColor;
            float4 _PosTex_TexelSize;      // (1/宽, 1/高, 宽, 高)：高 = 帧数
        CBUFFER_END
        TEXTURE2D(_PosTex);
        TEXTURE2D(_NrmTex);
        #include "Assets/Cookbook/Ch17/VertexAnimCommon.hlsl"

        void Deform(inout VAAttributes v)
        {
            float frames = _PosTex_TexelSize.w;
            float f = fmod(_Time.y * _FPS + _Frame, frames);
            float f0 = floor(f);
            float f1 = fmod(f0 + 1.0, frames);       // 最后一帧插值回第一帧，循环无缝
            float w = f - f0;

            // 采样纹素中心；必须用点采样 + LOD 0，否则相邻顶点/相邻帧会被双线性混在一起
            float2 uv0 = float2(v.uv1.x, (f0 + 0.5) / frames);
            float2 uv1 = float2(v.uv1.x, (f1 + 0.5) / frames);
            float3 p0 = SAMPLE_TEXTURE2D_LOD(_PosTex, sampler_PointClamp, uv0, 0).xyz;
            float3 p1 = SAMPLE_TEXTURE2D_LOD(_PosTex, sampler_PointClamp, uv1, 0).xyz;
            float3 n0 = SAMPLE_TEXTURE2D_LOD(_NrmTex, sampler_PointClamp, uv0, 0).xyz;
            float3 n1 = SAMPLE_TEXTURE2D_LOD(_NrmTex, sampler_PointClamp, uv1, 0).xyz;

            v.positionOS.xyz = lerp(p0, p1, w);      // 贴图里存的是绝对位置，直接替换
            v.normalOS = normalize(lerp(n0, n1, w));
        }

        #include "Assets/Cookbook/Ch17/VertexAnimPasses.hlsl"
        ENDHLSL

        Pass
        {
            Name "ForwardLit"
            Tags { "LightMode"="UniversalForwardOnly" }
            HLSLPROGRAM
            #pragma vertex VAForwardVert
            #pragma fragment frag
            #pragma multi_compile _ _MAIN_LIGHT_SHADOWS _MAIN_LIGHT_SHADOWS_CASCADE _MAIN_LIGHT_SHADOWS_SCREEN
            #pragma multi_compile_fragment _ _SHADOWS_SOFT _SHADOWS_SOFT_LOW _SHADOWS_SOFT_MEDIUM _SHADOWS_SOFT_HIGH
            half4 frag(VAVaryings i) : SV_Target
            {
                half3 albedo = lerp(_RootColor.rgb, _TipColor.rgb, i.uv.y);
                // 横向的环纹，方便看出扭转
                albedo *= 0.8h + 0.2h * step(0.5h, frac(i.uv.x * 4.0h));
                return half4(VALighting(albedo, normalize(i.normalWS), i.positionWS, 0.6h, 48.0h), 1);
            }
            ENDHLSL
        }

        Pass
        {
            Name "ShadowCaster"
            Tags { "LightMode"="ShadowCaster" }
            ZWrite On ZTest LEqual ColorMask 0
            HLSLPROGRAM
            #pragma vertex VAShadowVert
            #pragma fragment VANullFrag
            ENDHLSL
        }

        Pass
        {
            Name "DepthOnly"
            Tags { "LightMode"="DepthOnly" }
            ZWrite On ColorMask R
            HLSLPROGRAM
            #pragma vertex VADepthVert
            #pragma fragment VANullFrag
            ENDHLSL
        }
    }
}
完整文件下载
// 播放 VAT：顶点用 uv1.x（自己的编号）+ 当前帧号去查位置/法线贴图，相邻两帧之间线性插值。（GLSL 版）
// 帧号 = _Time.y * _FPS + _Frame；静帧时 _Time≈0，直接用 _Frame 指定。
Shader "Cookbook/Ch17/VAT"
{
    SubShader
    {
        Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" }

        GLSLINCLUDE
        uniform float _FPS, _Frame;
        uniform vec4 _RootColor, _TipColor;
        uniform vec4 _PosTex_TexelSize;      // (1/宽, 1/高, 宽, 高)：高 = 帧数
        uniform highp sampler2D _PosTex;
        uniform highp sampler2D _NrmTex;
        #include "Ch17/VertexAnimCommon.glsl"

        // HLSL 的 fmod：结果与被除数同号（GLSL 的 mod 对负数不同）
        float fmodHLSL(float a, float b) { return a - b * trunc(a / b); }

        // GLSL 不能按调用指定采样器（sampler_PointClamp）：点采样直接用 texelFetch 取纹素
        vec4 SamplePoint(highp sampler2D tex, vec2 uv)
        {
            ivec2 size = textureSize(tex, 0);
            ivec2 p = clamp(ivec2(uv * vec2(size)), ivec2(0), size - 1);
            return texelFetch(tex, p, 0);
        }

        void Deform(inout VAAttributes v)
        {
            float frames = _PosTex_TexelSize.w;
            float f = fmodHLSL(_Time.y * _FPS + _Frame, frames);
            float f0 = floor(f);
            float f1 = fmodHLSL(f0 + 1.0, frames);   // 最后一帧插值回第一帧，循环无缝
            float w = f - f0;

            // 采样纹素中心；必须用点采样 + LOD 0，否则相邻顶点/相邻帧会被双线性混在一起
            vec2 uv0 = vec2(v.uv1.x, (f0 + 0.5) / frames);
            vec2 uv1 = vec2(v.uv1.x, (f1 + 0.5) / frames);
            vec3 p0 = SamplePoint(_PosTex, uv0).xyz;
            vec3 p1 = SamplePoint(_PosTex, uv1).xyz;
            vec3 n0 = SamplePoint(_NrmTex, uv0).xyz;
            vec3 n1 = SamplePoint(_NrmTex, uv1).xyz;

            v.positionOS.xyz = mix(p0, p1, w);       // 贴图里存的是绝对位置，直接替换
            v.normalOS = normalize(mix(n0, n1, w));
        }

        #include "Ch17/VertexAnimPasses.glsl"
        ENDGLSL

        Pass
        {
            Name "ForwardLit"
            Tags { "LightMode"="UniversalForwardOnly" }
            GLSLPROGRAM
            #ifdef VERTEX
            void main() { VAForwardVert(); }
            #endif
            #ifdef FRAGMENT
            void main()
            {
                vec3 albedo = mix(_RootColor.rgb, _TipColor.rgb, uv.y);
                // 横向的环纹，方便看出扭转
                albedo *= 0.8 + 0.2 * step(0.5, fract(uv.x * 4.0));
                fragColor = vec4(VALighting(albedo, normalize(normalWS), positionWS, 0.6, 48.0), 1.0);
            }
            #endif
            ENDGLSL
        }

        Pass
        {
            Name "ShadowCaster"
            Tags { "LightMode"="ShadowCaster" }
            ZWrite On ZTest LEqual ColorMask 0
            GLSLPROGRAM
            #ifdef VERTEX
            void main() { VAShadowVert(); }
            #endif
            #ifdef FRAGMENT
            void main() { VANullFrag(); }
            #endif
            ENDGLSL
        }

        Pass
        {
            Name "DepthOnly"
            Tags { "LightMode"="DepthOnly" }
            ZWrite On ColorMask R
            GLSLPROGRAM
            #ifdef VERTEX
            void main() { VADepthVert(); }
            #endif
            #ifdef FRAGMENT
            void main() { VANullFrag(); }
            #endif
            ENDGLSL
        }
    }
}

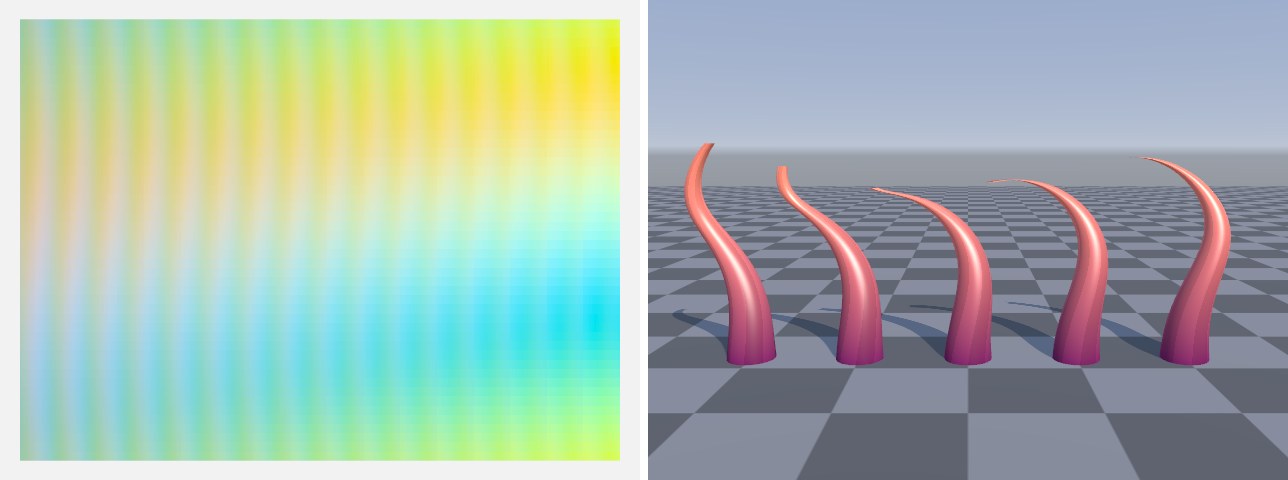

图 17-11左：位置贴图的可视化（按包围盒把 xyz 映射到 RGB），横向为靠近触手尖端的 40% 顶点，纵向为 48 帧，纵向的波纹就是随时间变化的位置；右：同一份 VAT 数据、5 个实例，各自用不同的帧偏移播放

VAT 的几种变体

本例存的是“每个顶点的绝对位置”，最通用，但数据量是 顶点数 × 帧数。实际项目里常见几种更省的变体：刚体 VAT——破碎动画中每块碎片是刚体，只需要存每块碎片每帧的位置和旋转（四元数），贴图宽度从“顶点数”降到“碎片数”，顶点用自己所属碎片的编号去查，再像案例 17.6 那样绕碎片中心旋转；偏移 VAT——只存相对静止姿态的偏移，数值小、精度高，静止姿态本身还能参与常规的烘焙光照；拓扑变化的动画（流体溅起、网格分裂合并）每帧顶点数都不同，无法用“固定编号查表”，需要另一种布局：按帧把整个网格的三角形“排队”写进贴图，顶点数取所有帧的最大值，多余的顶点塌缩到一点隐藏起来。三者回放 Shader 的结构都和本例相同，只是“用什么编号去查、查出来的是什么”不同。

精度与格式① 半精度浮点有 10 位尾数，相对精度约 1/2048，2 米范围内的坐标误差约 1 毫米，对大多数动画足够；超大物体或需要高精度时改用 RGBAFloat，或者存“相对静止姿态的偏移量”（数值更小、精度更高）。② 如果为了兼容性只能用 8 位贴图，需要把位置按包围盒归一化到 0~1 再存，并把包围盒传给 Shader 还原，8 位只有 256 级，通常要拆成高低两张贴图。③ 这类数据贴图一定要关闭压缩、关闭 mipmap、关闭 sRGB（导入设置里勾掉 sRGB (Color Texture)），否则数据会被“美化”掉。
提示VAT 的单张贴图宽度受平台最大纹理尺寸限制（常见 8192 或 16384），顶点很多时要把顶点编号折行排布（u、v 都参与编码顶点编号，帧号再占一段 v）。另外，让多个实例播放不同帧：本例为每个实例复制了材质；大量实例时应改用 GPU Instancing 的逐实例属性（UNITY_INSTANCING_BUFFER，第 20 章），或者用物体位置哈希出帧偏移。
