风格化高光：圆斑、色块、方块 - Unity URP Shader 实现与在线预览（案例 14.4）· URP 渲染实战

案例 14.4风格化高光：圆斑、色块、方块进阶

目标：把高光做成一块硬边色块，并通过平移、缩放、分裂、方形化来控制它的形状。

最基本的卡通高光就是对 Blinn-Phong 的 N·H 做色阶：ToonBand(N·H, 0.97, ...)，得到一块硬边的圆形。但卡通美术常常想要更有设计感的形状：拉长的、偏到一边的、方形的（像窗户的反光）、分成两三块的。Anjyo 和 Hiramitsu 在 2003 年的论文《Stylized Highlights for Cartoon Rendering》里给出了一套方法：既然高光的形状由“H 离 N 有多近”决定，那就在切线空间里直接对 H 动手脚。

平移： $H \leftarrow normalize (H + α T + β B)$ ，高光整体挪动。
方向缩放： $H \leftarrow normalize (H - σ (H \cdot T) T)$ ，削弱 H 在 T 方向的分量，高光在 T 方向被拉长。
分裂： $H \leftarrow normalize (H - γ sign (H \cdot T) T)$ ，T 方向的两侧各往外推，一个高光分成两块（T、B 同时分裂则成四块）。
方形化：H 在切平面上的分量 (x, y) = (H·T, H·B) 的长度就是 $\sin ∠ (N, H)$ ，“N·H ≥ 阈值”等价于“这个长度 ≤ sin(阈值角)”。把长度（L2 范数）换成 Lp 范数 ${(| x |^{p} + | y |^{p})}^{1 / p}$ ，p = 2 是圆，p 越大越接近正方形。原论文的方形化用的是另一个基于角度的公式，在阈值较高时形状控制不够直接，这里换成了等价思路下更好调的 Lp 范数写法。

Assets/Cookbook/Ch14/ToonCommon.hlsl（节选：spec）

完整文件下载

// 风格化高光（思路来自 Anjyo & Hiramitsu 2003）：在切线空间里对半角向量 H 做平移、缩放、分裂，
// 最后用“高光区域的形状”切出硬边。T/B 是表面的切线与副切线。
half StylizedSpecular(half3 N, half3 T, half3 B, half3 H, half4 shiftScale, half2 split, half square, half threshold, half softness)
{
    H = normalize(H + shiftScale.x * T + shiftScale.y * B);                 // 平移：整体挪动高光
    H = normalize(H - shiftScale.z * dot(H, T) * T - shiftScale.w * dot(H, B) * B);   // 方向缩放：拉长/压扁
    H = normalize(H - split.x * sign(dot(H, T)) * T - split.y * sign(dot(H, B)) * B); // 分裂：一分为二/四
    // 方形化：H 在切平面上的分量 (x, y) 的长度就是 sin(N,H)。“N·H ≥ 阈值”等价于“长度 ≤ sin(阈值角)”。
    // 把长度换成 Lp 范数，p = 2 是圆，p 越大越接近正方形
    half2 xy = abs(half2(dot(H, T), dot(H, B)));
    half p = lerp(2.0, 10.0, square);
    half d = pow(pow(xy.x, p) + pow(xy.y, p), 1.0 / p);
    half sinTh = sqrt(saturate(1.0 - threshold * threshold));
    return smoothstep(-softness, softness, sinTh - d) * step(0.0, dot(N, H));
}

完整文件下载

// 风格化高光（思路来自 Anjyo & Hiramitsu 2003）：在切线空间里对半角向量 H 做平移、缩放、分裂，
// 最后用“高光区域的形状”切出硬边。T/B 是表面的切线与副切线。
float StylizedSpecular(vec3 N, vec3 T, vec3 B, vec3 H, vec4 shiftScale, vec2 split, float square, float threshold, float softness)
{
    H = normalize(H + shiftScale.x * T + shiftScale.y * B);                 // 平移：整体挪动高光
    H = normalize(H - shiftScale.z * dot(H, T) * T - shiftScale.w * dot(H, B) * B);   // 方向缩放：拉长/压扁
    H = normalize(H - split.x * sign(dot(H, T)) * T - split.y * sign(dot(H, B)) * B); // 分裂：一分为二/四
    // 方形化：H 在切平面上的分量 (x, y) 的长度就是 sin(N,H)。“N·H ≥ 阈值”等价于“长度 ≤ sin(阈值角)”。
    // 把长度换成 Lp 范数，p = 2 是圆，p 越大越接近正方形
    vec2 xy = abs(vec2(dot(H, T), dot(H, B)));
    float p = mix(2.0, 10.0, square);
    float d = pow(pow(xy.x, p) + pow(xy.y, p), 1.0 / p);
    float sinTh = sqrt(saturate(1.0 - threshold * threshold));
    return smoothstep(-softness, softness, sinTh - d) * step(0.0, dot(N, H));
}

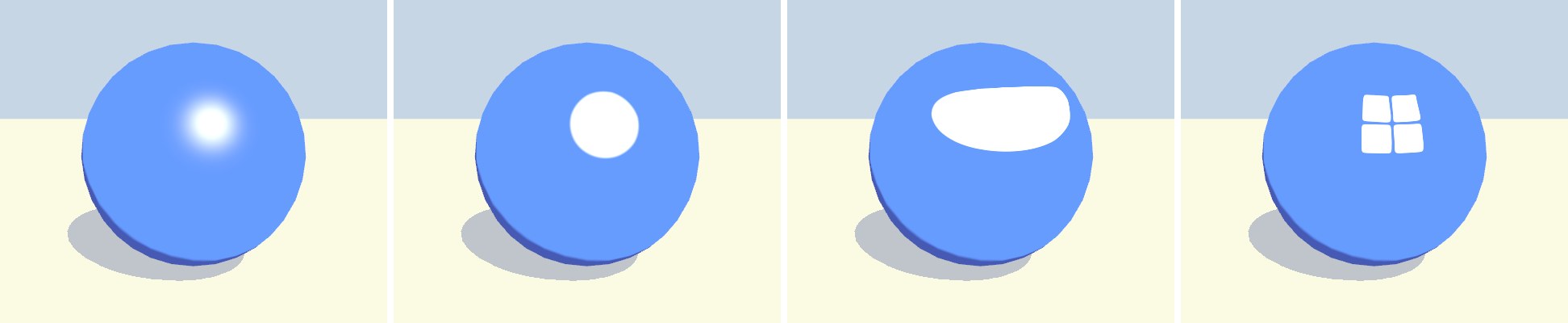

**图 14-8**从左到右：Blinn-Phong 原始高光；色阶化的硬边圆斑；平移 + 沿切线方向缩放，变成横向的长条；分裂 + 方形化，变成“田”字形的窗户反光

这些变换都依赖切线 T、B 的方向，所以和第 12 章的各向异性一样，需要模型有合理的切线。对角色来说，通常在头发和眼睛上用得最多（眼睛的高光几乎都是贴图画的，但头发、金属饰品、头盔上的风格化高光很适合用这种方法）。

本案例出自《URP 渲染实战》第 14 章「卡通渲染」。在章节中阅读上下文 →
